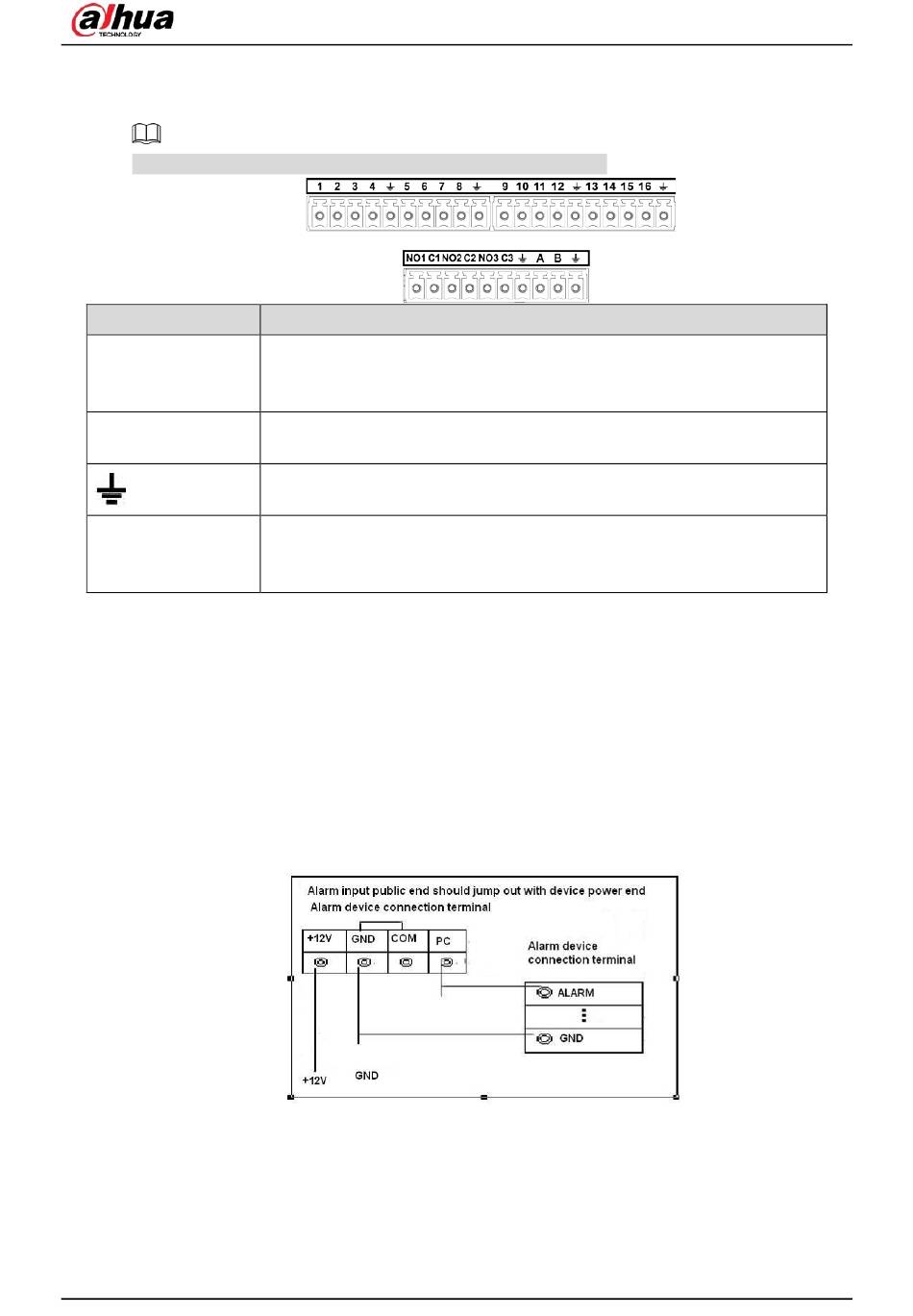

4.3.1 Presentación de AlarmPort
Los puertos de entrada de alarma dependen del modelo que compró.
Icono
1, 2, 3, 4, 5, 6, 7, 8, 9,
10, 11, 12, 13, 14, 15, ALARMA 1 a ALARMA 16. La alarma se activa en baja tensión. dieciséis
NO1 C1, NO2 C2, NO3
C3
485 A / B
4.3.2 Entrada de alarma
Consulte la siguiente figura para obtener más información.
Entradas de alarma de puesta a tierra que incluyen el tipo NO (normalmente abierto) y NC (normalmente cerrado). Conecte en
•
paralelo el extremo COM y el extremo GND del detector de alarma (proporcione alimentación externa al detector de alarma).
•
En paralelo, conecte la tierra del DVR y la tierra del detector de alarma. Conecte el
•
puerto NC del sensor de alarma a la entrada de alarma del DVR (ALARM).
•
Use la misma tierra que la del DVR si usa energía externa para el dispositivo de alarma.
•
4.3.3 Salida de alarma
Proporcione energía externa al dispositivo de alarma externo.
•
Descripción
Hay cuatro grupos de salidas de activación normalmente abiertas (botón de encendido / apagado).
Cable de tierra.
485 puerto de comunicación. Se utilizan para controlar dispositivos como
decodificadores. 120 Ω deben conectarse en paralelo entre las líneas A y B si hay
demasiados decodificadores PTZ.
