No.
Nombre del puerto
Puerto de salida de alarma
1‑3 (NO1 – NO3;
C1 – C3)
3
Puerto de entrada de video
4
Puerto de entrada de audio
5
Puerto de salida de audio
6
Puerto HDMI
7
Puerto USB
8
Puerto de red
RS‑485
9
comunicación
Puerto
10
Puerto de entrada de energía
11
Puerto VGA
12
Botón de encendido
Cable de energía
13
cierre

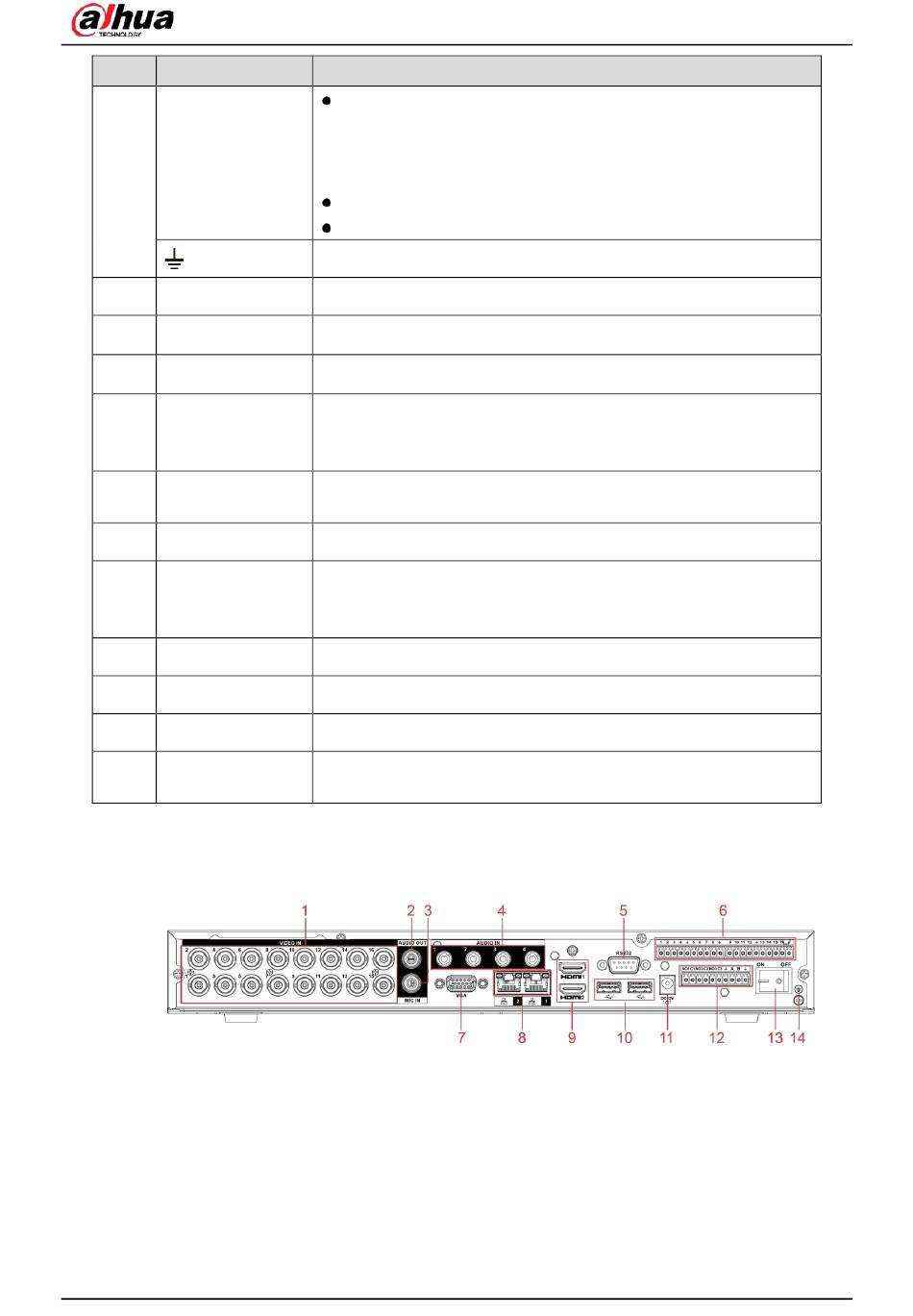

3.2.4 DH‑XVR8216A‑4KL‑I / DH‑XVR8208A‑4K‑I / DH‑XVR8208A‑4KL – I
Función
Tres grupos de puertos de salida de alarma. (Grupo 1: C1,
Grupo 2: puerto NO2 – C2, Grupo 3: puerto NO3 – C3）).
salida de señal de alarma al dispositivo de alarma. Asegúrese de suministrar
energía al dispositivo de alarma externo.
NO：Puerto de salida de alarma normalmente
abierto. C：Salida de alarma final público.
Suelo.
Se conecta a una cámara analógica para ingresar una señal de video.
Recibe la salida de la señal de audio de los dispositivos como el micrófono.
Emite la señal de audio a los dispositivos como la caja de sonido.
Puerto de salida de señal de audio y video de alta definición.
El puerto emite el video de alta definición sin comprimir y los datos de
audio multicanal a la pantalla conectada con el puerto HDMI. Se conecta a
dispositivos externos como teclado, mouse y dispositivo de
almacenamiento USB.
Se conecta al puerto Ethernet.
Se conecta a los dispositivos de control como el domo de velocidad PTZ. El puerto
RS‑485_A está conectado mediante el cable A y RS‑485_B está conectado al cable B.
Entradas de alimentación de 12 V CC.
Envía datos de video analógico a la pantalla conectada con puerto VGA.
Enciende / apaga el DVR.
Use una abrazadera para asegurar el cable de alimentación en el DVR en caso de que haya alguna pérdida.
23
Manual de usuario
puerto NO1–
