Plena All-in-One 120 Watt | Manual de uso e instalación | Equipos
3.3.2
Panel posterior
Consulte figura 3.3 si desea una descripción general de
los conectores e interruptores.
1 Entrada de antena de FM
2 Entrada de antena de AM
3 Regleta de terminales de salida de altavoces
4 Conexión SPDIF
5 Salidas de vídeo (compuesto, componente y S-vídeo)
6 Conector Y/C
7 Selector de tensión de red (115/ 230 V)
8 Placa del modelo
9 Conexión de red (3 polos)
10 Fusible de red
11 Tornillo de conexión a tierra
1
2
F M
AM
S witch
O n(1)
O ff(0)
Mic .
1
P riority
Mix
1 re a r
2
V ox
Mix
1 front
3
C hime a ctive
C hime off
1 re a r
4
F la t
S pe e ch filter
1
5
P ha ntom on
P ha ntom off
1 re a r
6
P ha ntom on
P ha ntom off
2
7
P ha ntom on
P ha ntom off
3
1
2 3 4 5 6 7
19

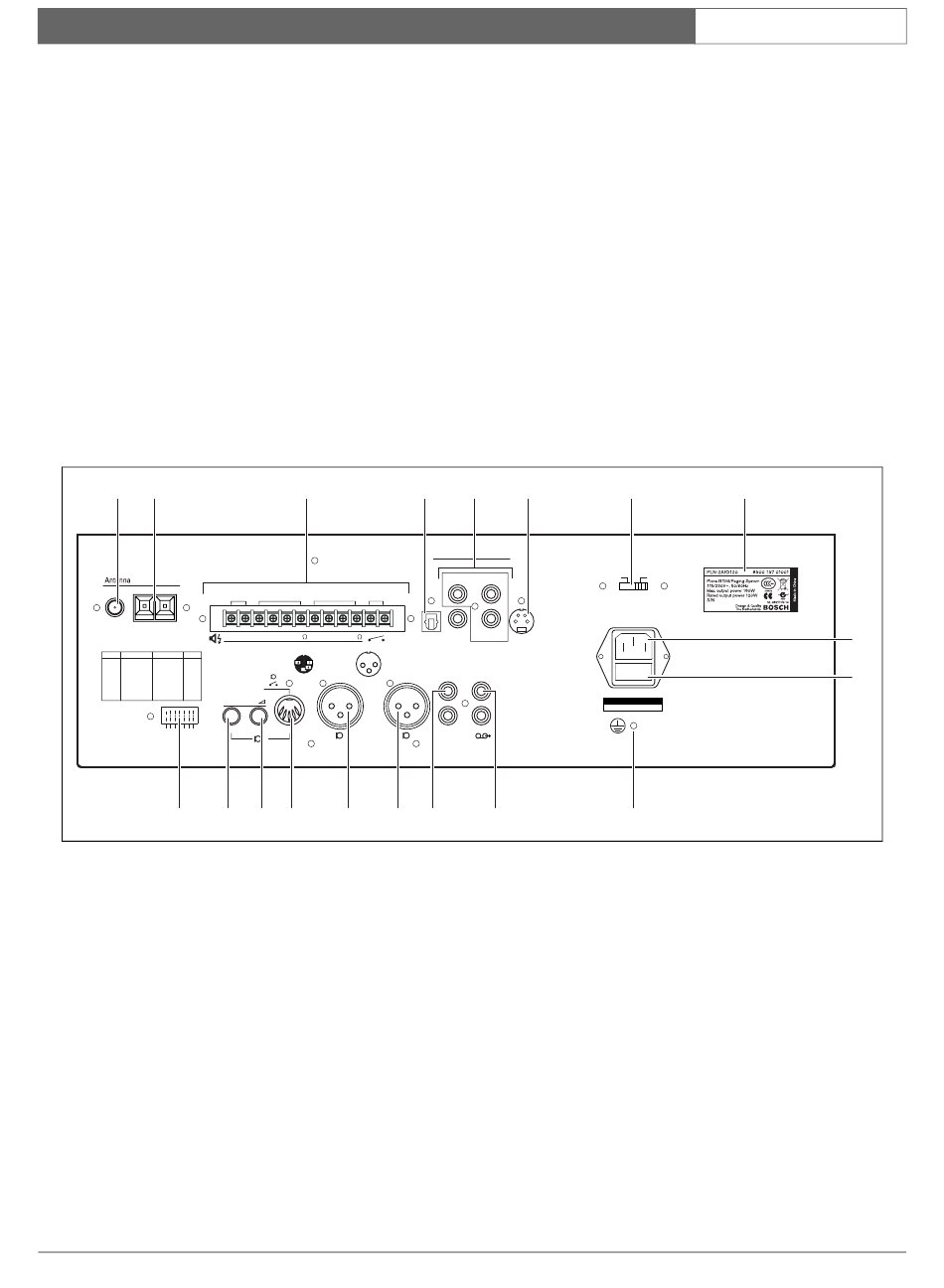

figura 3.3: Panel posterior
Bosch Security Systems | 2008-09 | 9922 141 50762 es
3
C al l Only
Zone 1 C all/B G M
Zone 2 C all/B G M
C al l Active
100V 0 100V 0
0
8
100 V 0
0
8
+
G ND
1
2
-
3
1-
-2
4
5
C himen
Ducking
2
1
18 17 16
15
14
12 Salida de cinta (para 2x conectores cinch)
13 Salida auxiliar (para 2x conectores cinch)
14 Entrada de micrófono 3 (para conector XLR)
15 Entrada de micrófono 2 (para conector XLR)
16 Entrada de micrófono 1
(para conector DIN de 5 patillas)
17 Control de nivel de atenuación
(consulte sección 3.4.6)
18 Control de nivel de carrillón
19 Interruptores de configuración (1-7)
4
5
6
Video output
Y c
R -Y
S DDIF
C V B S
B -Y
Y /C
L
R
3
Aux In
13
12
7
8
115V
230V
Apparatus delivered
connected for 230V~
Rated input
power:400VA
Line fuse T2.5L250V(230V~)
T5L250V(115V~)
Warning
T his apparatus must be earthed
11
es | 12
9
10
