Plena All-in-One 120 Watt | Manual de uso e instalación | Equipos
3.3
Controles, conectores e
indicadores
3.3.1
Panel frontal
Consulte figura 3.2 si desea una descripción general de
los controles e indicadores.
1 Medidor VU (indicadores LED para -20, -6, 0 dB y
encendido)
2 Tecla de pausa del DVD
3 Tecla de expulsión de DVD
4 Tecla de modo de DVD
5 Tecla anterior del DVD (pulse para seleccionar el
capítulo o la pista anterior; pulse y mantenga para
retroceso rápido)
6 Tecla de reproducción del DVD
7 Visor del DVD
8 Tecla siguiente del DVD (pulse para seleccionar el
capítulo o la pista siguiente; pulse y mantenga para
avance rápido)
9 Tecla de parada de DVD
10 Teclas 1-5 y 6-10 de memoria de presintonías del
sintonizador
11 Visor del sintonizador
12 Teclas arriba/abajo de frecuencia del sintonizador
(pulse una vez para sintonizar con precisión; pulse y
mantenga para buscar canales)
13 Tecla de selección de FM/AM del sintonizador
14 Tecla de exploración del sintonizador
15 Tecla de memoria del sintonizador
1 2 3 4
5
Plena BGM/Paging System
Mode
0 dB
Eject
-6 dB
-20 dB
1
0
Power
31
30
29

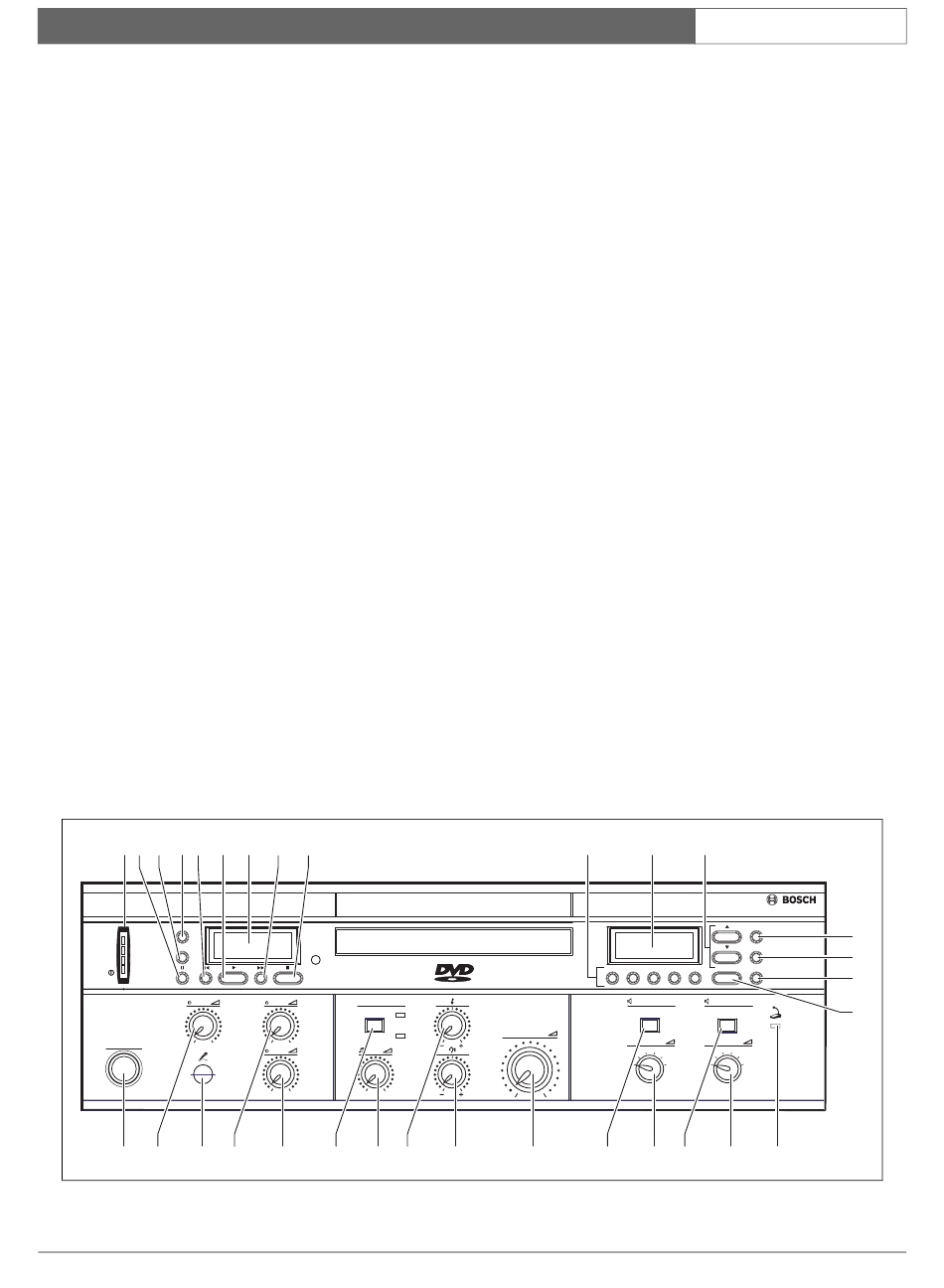

figura 3.2: Panel frontal
Bosch Security Systems | 2008-09 | 9922 141 50762 es
6 7
8
9
2
Select
0
3
0
0
28
27
26
25
16 Tecla de cambio de sintonizador para selección de
memoria 1-5 ó 6-10
17 Indicador LED activo de micrófono 1 de prioridad
18 Atenuador de salida para zona 2
19 Botón de selección de zona 2
20 Atenuador de salida para zona 1
21 Botón de selección de zona 1
22 Control de volumen principal
23 Control de tono (graves)
24 Control de tono (agudos)
25 Control de volumen de fuente de música
26 Botón de selección de fuente de música
(DVD/sintonizador - Aux.)
27 Control de volumen de micrófono 3
28 Control de volumen de micrófono 2
29 Entrada de micrófono 1
(toma para clavija de 6,3 mm/balanceada)
30 Control de volumen de micrófono 1
31 Botón de encendido
DVD/Tuner
Aux
0
24
23
22
10
11
12
AM/FM
Scan
M1/6
M2/7
M3/8
M4/9
M5/0
Shift
Memory
Zone 1
Zone 2
-9
-6
-9
-6
-12
-3
-12
-3
-15
0dB
-15
0dB
21
20
19
18
es | 11
13
14
15
16
17
