KROHNE OPTIBAR PC 5060 C Hoja De Datos Técnica página 44

CONEXIONES ELÉCTRICAS
4

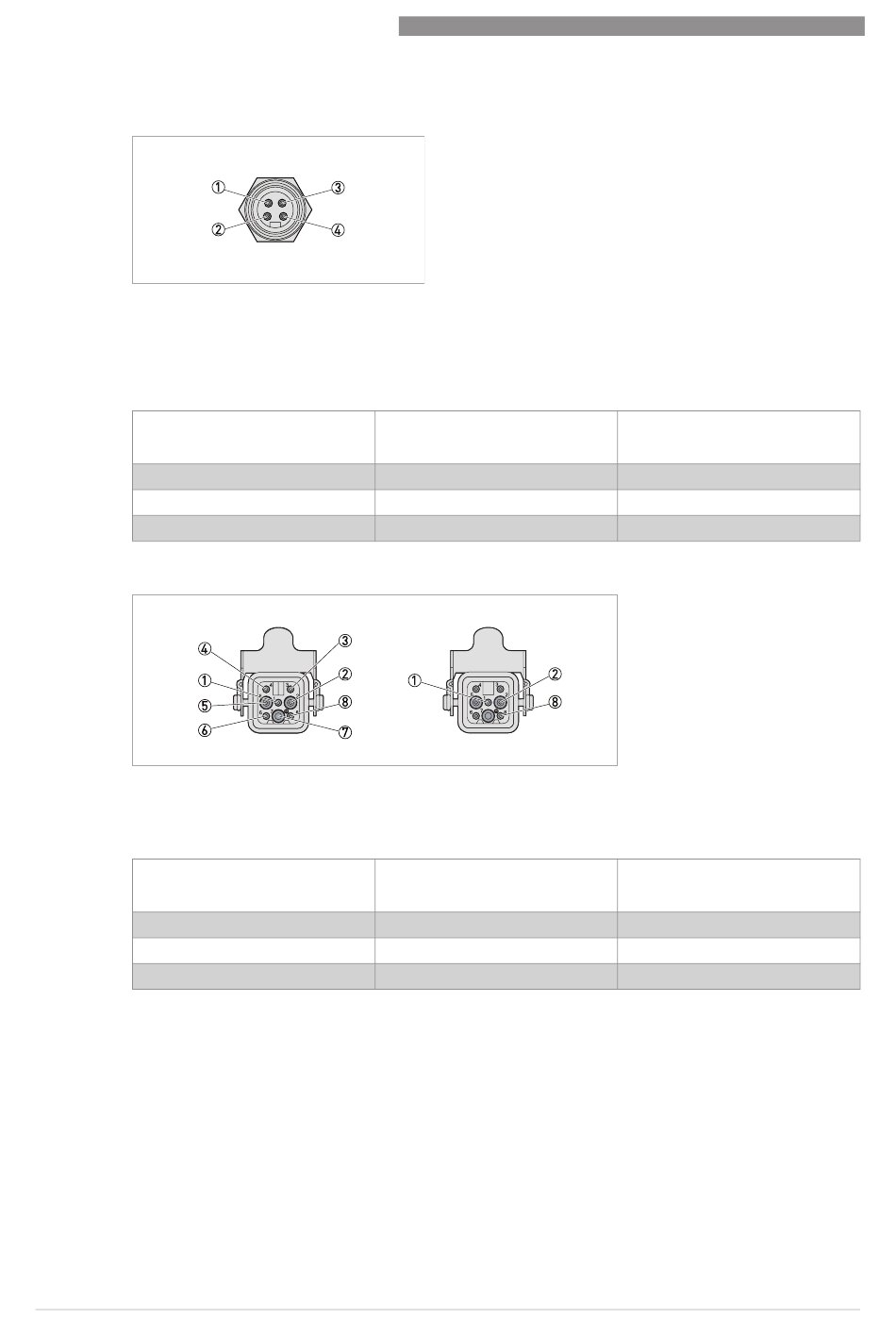

Figura 4-4: Conector 7/8, Foundation Fieldbus (FF)
1 VS-
2 VS+
3 Sin conectar
4 Protección del cable
Patilla de contacto
Figura 4-5: Conector, Harting HAN 8D (izquierda) y Harting HAN 7D (derecha)
1 VS-
2 VS+
Patilla de contacto
44
Color del cable
Patilla 1
Patilla 2
Patilla 4
Color del cable
Patilla 1
Patilla 2
Patilla 8
www.krohne.com
Inserto electrónico para el
Azul
Marrón
Verde / amarillo
Inserto electrónico para el
Negro
Azul
Verde / amarillo
07/2018 - 4007044001 - TD OPTIBAR PC 5060 C R02 es
OPTIBAR PC 5060 C
terminal
1
2
Puesta a tierra
terminal
1
2
Puesta a tierra
