4.2.1 Requisitos para los cables de señal suministrados por el cliente
Si no se pidió el cable de señal, tendrá que suministrarlo el propio cliente. Se deben cumplir los
siguientes requisitos respecto a las especificaciones eléctricas:
Especificaciones para los cables de señal estándar
• Voltaje de prueba: ≥ 500 VAC RMS (750 VDC)
• Rango de temperatura: -40...+105°C / -40...+221°F
• Capacidad: ≤ 200 pF/m / 61 pF/pies
• Inductancia: ≤ 0,7 µH/m / 0,2 µH/pies
• Utilice un cable de sección circular.
• Un diámetro externo del cable de 5...9 mm / 0,2...0,35" asegura la eficacia de sellado del
prensaestopas. Si utiliza un cable con un diámetro o una sección diferente, cambie la junta o
utilice un prensaestopas adecuado.
• Por lo general, recomendamos el uso de un cable protegido para el modo multi-punto
®
HART
4.2.2 Tendido correcto de los cables eléctricos

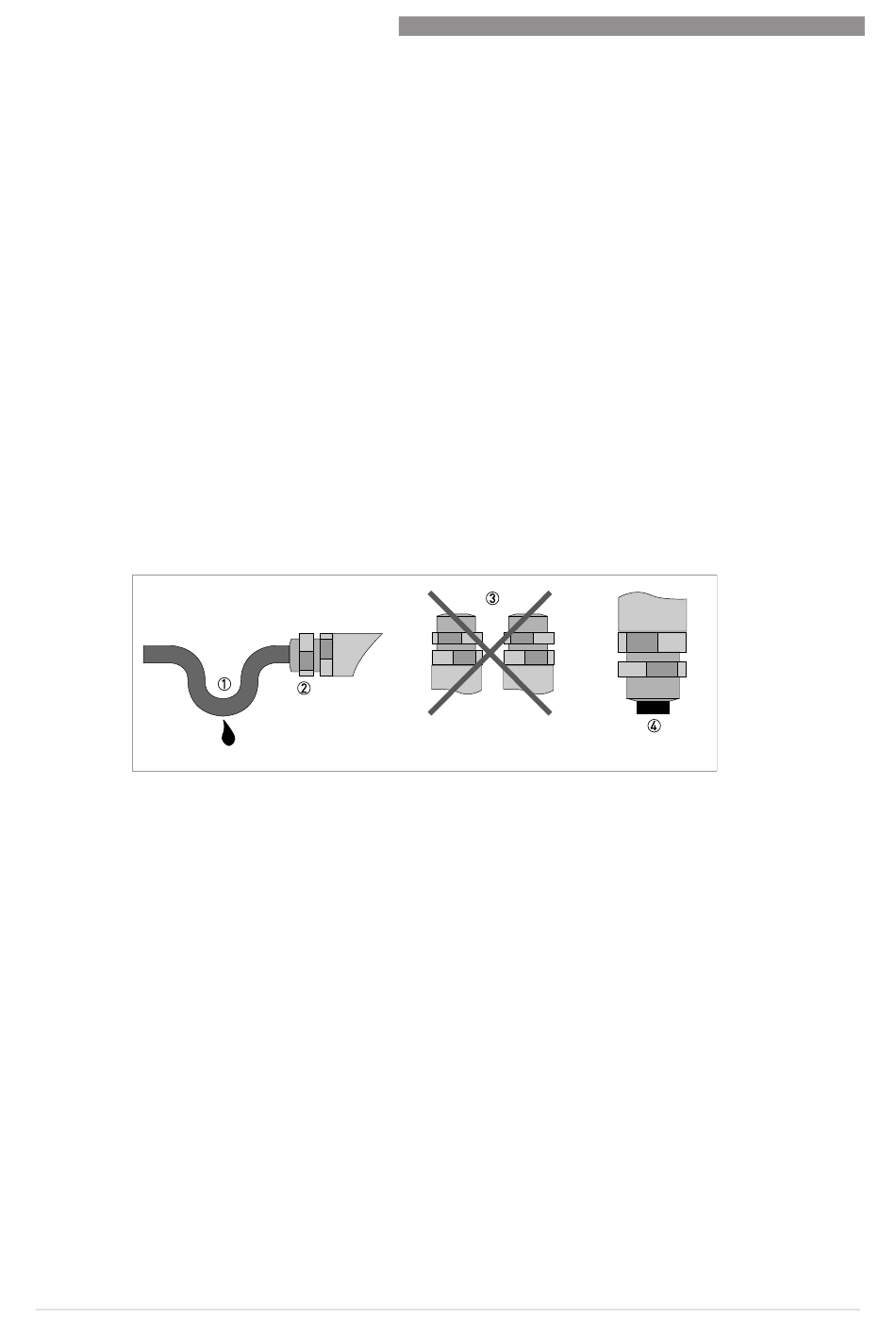

Figura 4-1: Proteja el alojamiento del polvo y del agua
1 Coloque el cable en un bucle justo antes del alojamiento.
2 Apriete la conexión del tornillo de entrada del cable con seguridad.
3 No monte nunca el alojamiento con los cables de entrada mirando hacia arriba.
4 Selle las entradas del cable que no se necesiten con un tapón.
4.2.3 Preparación de los cables
El equipo se conecta con un cable estándar de 2 hilos sin protección. Si se prevé una
interferencia electromagnética superior a los valores de ensayo de EN 61326-1 para áreas
industriales, se tiene que utilizar un cable protegido.
Compruebe el diámetro externo adecuado para el prensaestopas para asegurar el sellado según
la clase de protección IP especificada.
• 5...9 mm / 0,20...0,35" (estándar)
• 6...12 mm / 0,24...0,47" (opcional)
• 10...14 mm / 0,40...0,55" (opcional)
