Sección 9
Desmontaje

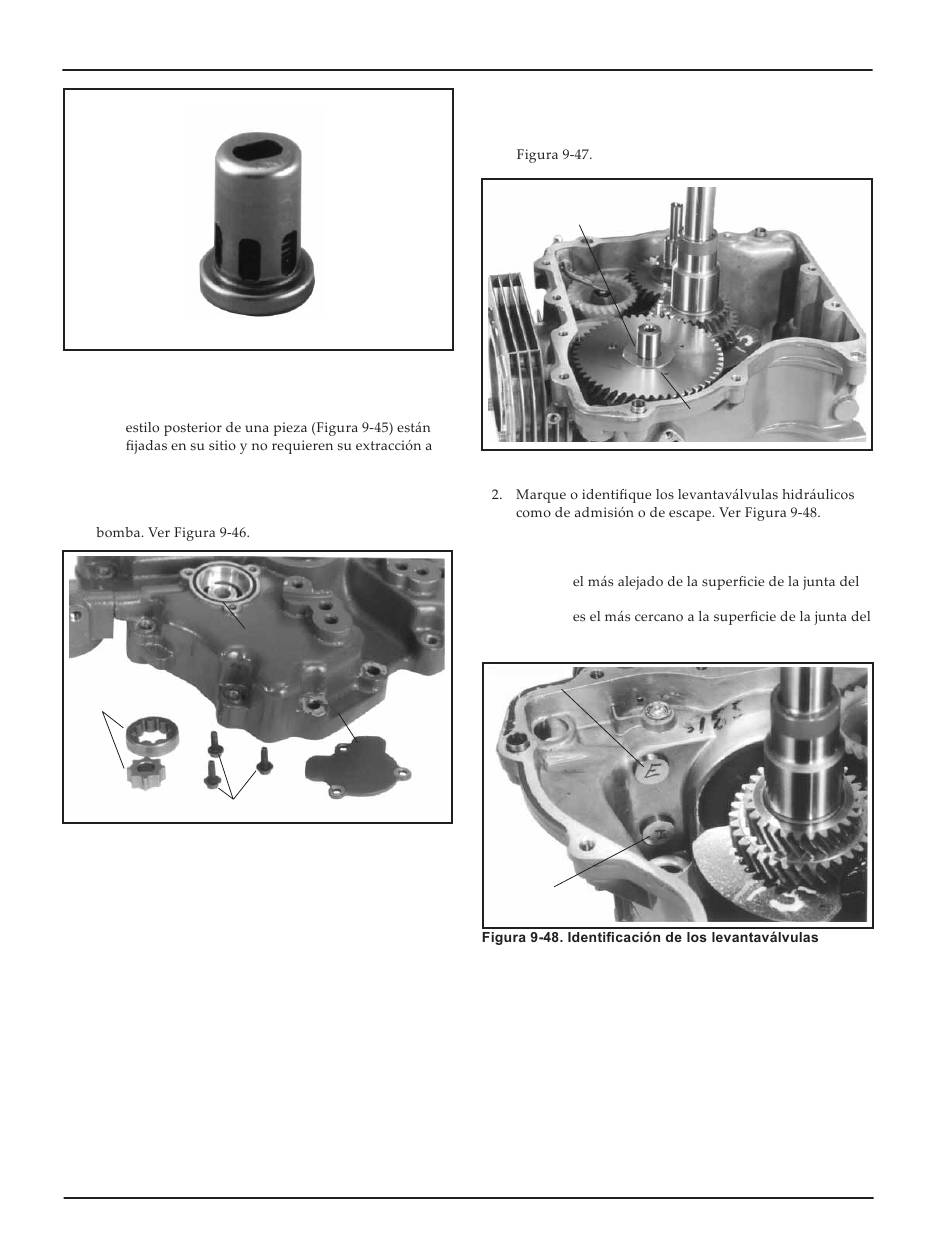

Figura 9-45. Modelo posterior de válvula de alivio de
presión del aceite.
*NOTA: Las válvulas de alivio de presión de aceite del
menos que sea para sustituirlas.
4. Quite los tres tornillos hexagonales con reborde, la tapa
de la bomba de aceite, la junta tórica y los rotores de la
Junta tórica
Rotores de la
bomba de aceite
Tornillos hexagonales con reborde
Figura 9-46. Desmontaje de la bomba de aceite.
9.12
Desmontaje del árbol de levas y los
levantaválvulas hidráulicos
1. Desmonte el árbol de levas y la chapa de ajuste. Ver
Figura 9-47. Desmontaje del árbol de levas.
Levantaválvulas
Tapa de la
de escape
bomba de aceite
Levantaválvulas
de admisión
hidráulicos.
Chapa de ajuste
Árbol de levas
Extraiga los levantaválvulas del cárter.
NOTA: El levantaválvulas hidráulico de admisión es
cárter. El levantaválvulas hidráulico de escape
cárter.
NOTA: No utilice un imán para extraer los
levantaválvulas hidráulicos.
NOTA: Algunas aplicaciones no requieren
desmontar la culata para la sustitución del
levantaválvulas.
