Norme di installazione

Connessione del cablaggio dedicato per sistema audio con ingressi
TEL+ e TEL- / Connessione ISO
D
A
B

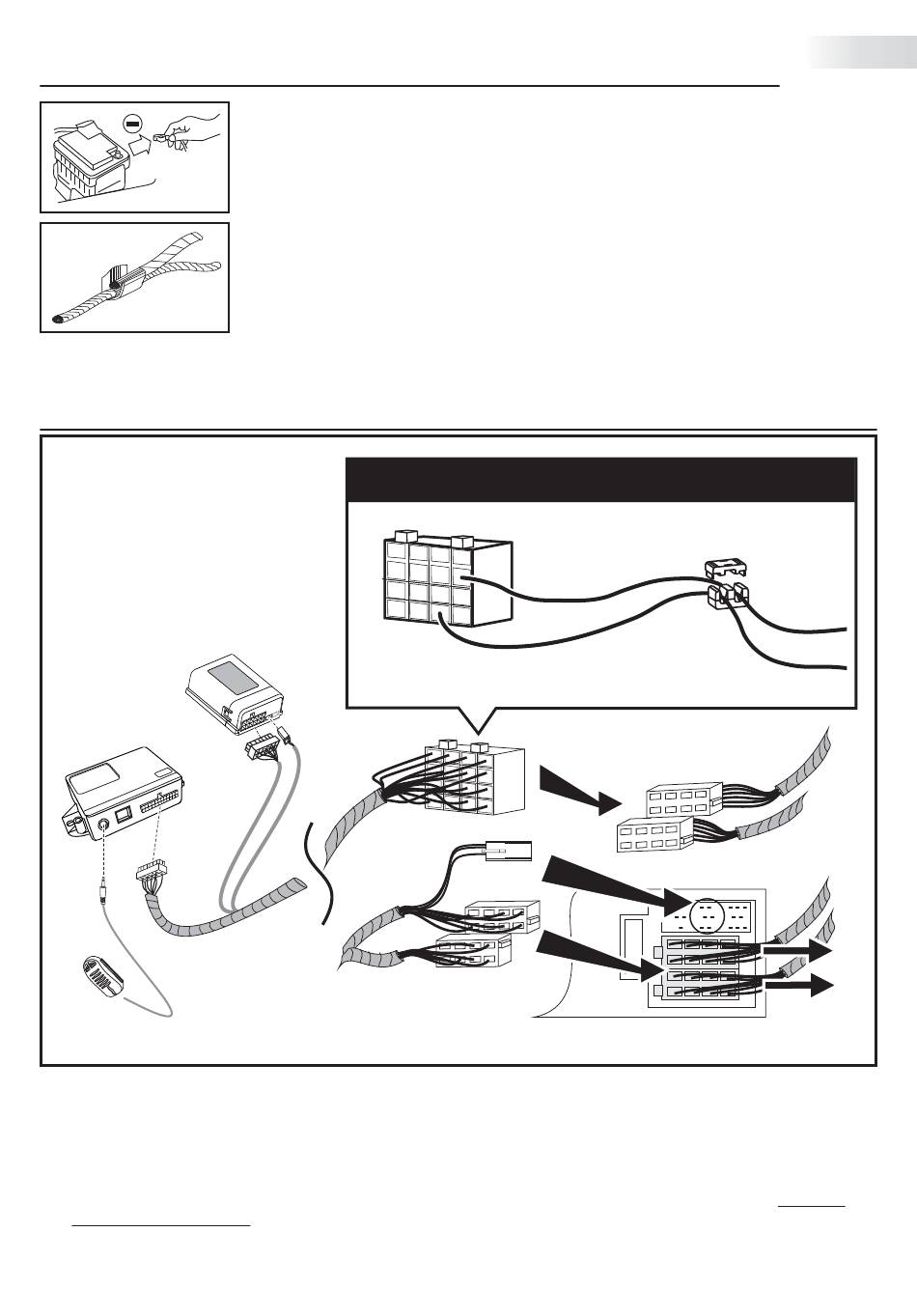

1. Rimuovere il connettore originale dall'autoradio e inserirlo nel cablaggio Pin to Pin.
2. Inserire il connettore del cablaggio Pin to Pin nell'autoradio.
3. Inserire il connettore del cablaggio vettura nel cablaggio Pin to Pin.
4. Collegare il modulo vivavoce utilizzando il connettore MicroFit a 18poli.
5. Collegare il modulo comandi volante utilizzando il connettore MicroFIT a 12 poli ed il connet-
tore nero AMP 2 poli.
6. Programmare il protocollo CAN BUS della centralina comandi al volante (vedi capitolo dedicato).
• Prima di eseguire qualsiasi operazione staccare il polo negativo della bat-
teria.
• La centralina Bluetooth deve essere installata esclusivamente all'interno
dell'abitacolo vettura. Per il fi ssaggio è consigliato l'uso di velcro o fascette,
evitare di eseguire fori sulla lamiere della vettura.
• Per le posizioni ed i collegamenti è buona norma fare riferimento a quanto
indicato sulle istruzioni.
• Per evitare vibrazioni, è consigliato fasciare i cablaggi del sistema con nastro
in tessuto.
• Evitare nel modo più assoluto connessioni elettriche di tipo rapido.
FIAT BRAVO
