Funciones

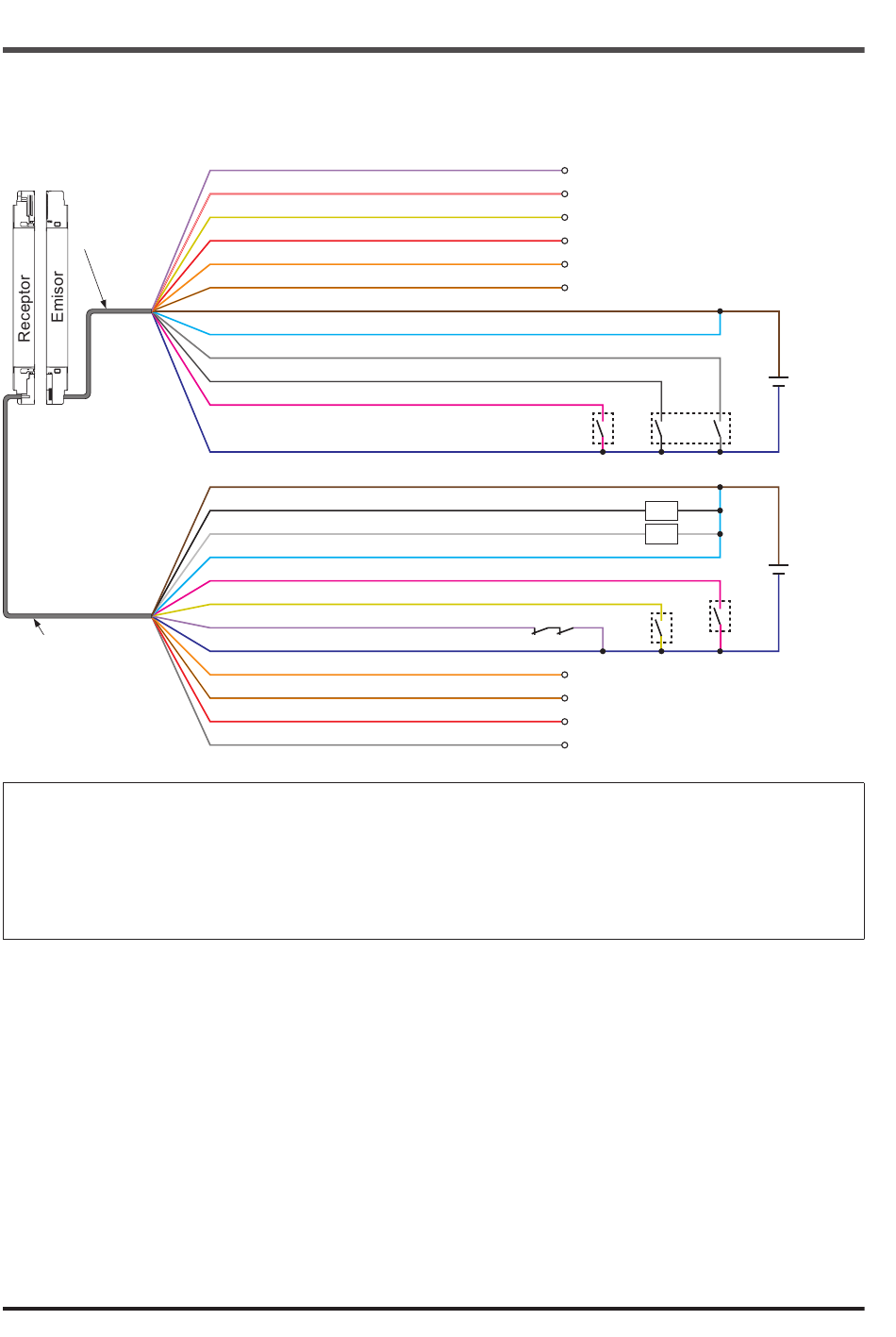

● Cableado: Sincronización óptica / Especificación estándar (cable de 12 hilos)
Salida NPN
Cable gris
Cable gris (con
una raya negra)
*Símbolos
Interruptor S1
● Entrada de test / Entrada de reset (emisor)
0 a +2,5V (corriente de fuente 5mA o menor): Paro de la emisión; Sin conectar: Emisión
Interruptor S2
● Entrada de test / Entrada de reset (receptor), Entrada de indicador de aplicación 1 / 2, Entrada de configuración
del enclavamiento
0 a +2,5V (corriente de fuente 5mA o menor): Habilitada, Sin conectar: Deshabilitada
K1, K2: Dispositivo externo (relé de seguridad o contactor magnético), etc.
66
(Violeta) NC
(Rojo / Blanco) NC
(Amarillo) NC
(Rojo) Salida auxiliar 1
(Naranja) NC
(Naranja/Negro) NC
(Marrón) +V
(Azul claro) Selección polaridad de salida / Entrada de desbloqueo
(Gris) Entrada de indicador de aplicación 1
(Gris / Negro) Entrada de indicador de aplicación 2
(Rosa) Entrada de test / Entrada de reset
(Azul) 0V
(Marrón) +V
(Negro) Salida de control 1 (OSSD 1)
(Blanco) Salida de control 2 (OSSD 2)
(Azul claro) Selección polaridad de salida / Entrada de desbloqueo
(Rosa) Entrada de test / Entrada de reset
(Amarillo) Entrada de configuración de enclavamiento
(Violeta claro) Entrada monitorización dispositivo externo
(Azul) 0V
(Naranja) NC
(Naranja/Negro) NC
(Rojo) Salida auxiliar 2
(Gris) NC
*S1
K2
K1
