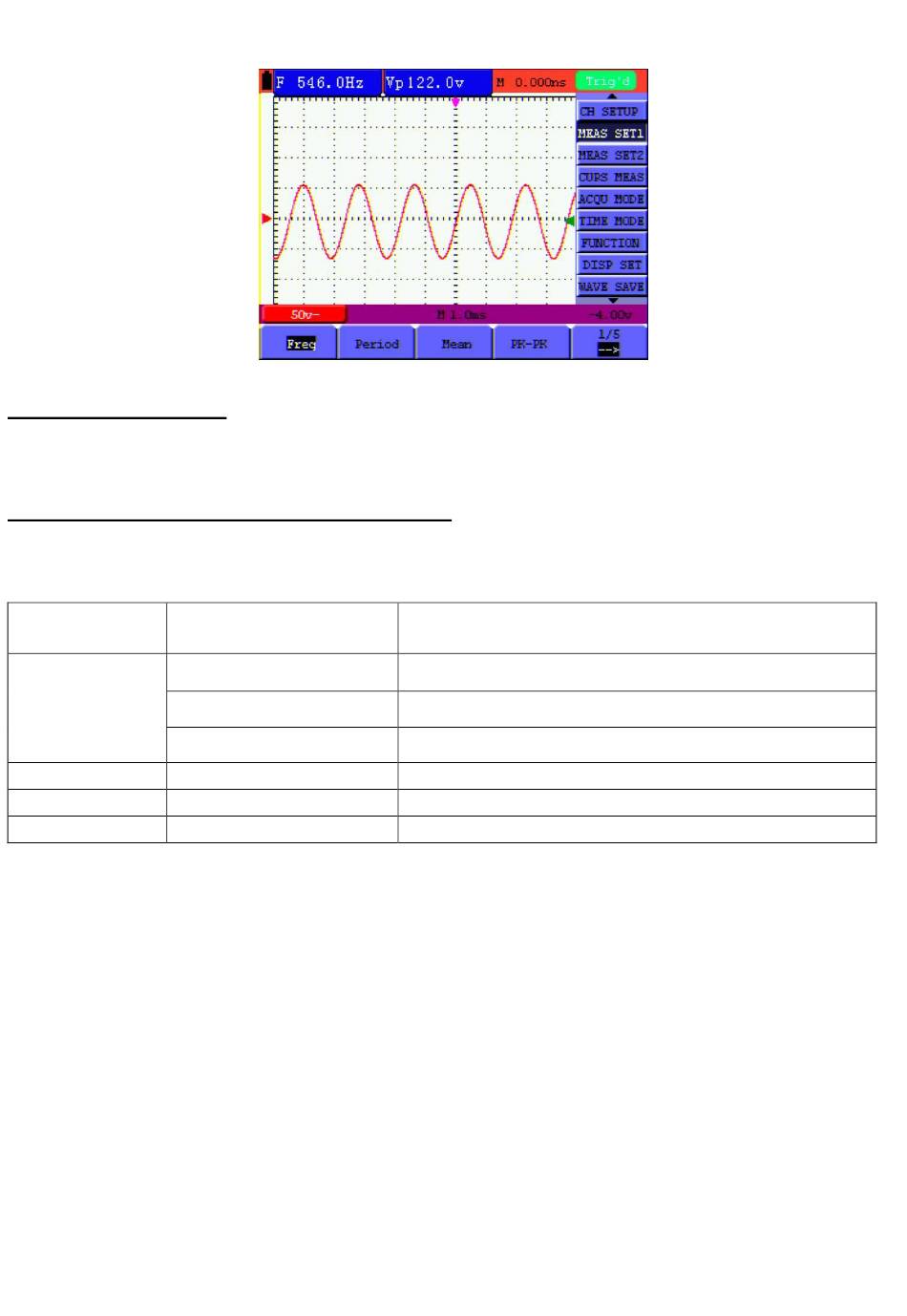

Observará una pantalla parecida a la siguiente (fig. 44):
7.10 Medición con cursor
Este osciloscopio le permite realizar mediciones con cursor manuales de tiempo y tensión.
7.10.1 Ajuste de la medición con cursor en modo normal
Descripción del menú de medición con cursor
Menú Ajuste
OFF
Type
Voltage
Time
Delta
Cur1
Cur2
Para realizar una medición de tensión, realice los siguientes pasos:
1.) Pulse la tecla MENU y se mostrará en la parte derecha de la pantalla el menú de función.
2.) Pulse la tecla MENU ▲ o MENU ▼ para seleccionar CURS MEAS. Se mostrarán cuatro opciones en la parte
inferior de la pantalla.
3.) Pulse la tecla F1 para selecciones "Voltage" (Tensión) como tipo de medición. Se mostrarán dos líneas de puntos
horizontales moradas V1 y V2 en pantalla.
4.) Pulse OPTION y aparcerá:
◄/► – Cursor 1
▲/▼ – Cursor 2
Pulse ▲(OPTION) o ▼(OPTION) para mover V2 hacia arriba y abajo. La pantalla mostrará el valor de tensión relativa a la
posición del cero del canal 1 en la parte inferior de la pantalla. Pulse ◄(OPTION) o ►(OPTION) para mover V1 hacia
arriba y abajo. La pantalla mostrará el valor de tensión relativa a la posición cero del canal 1 en la parte inferior de la
pantalla. La pantalla mostrará también el valor absoluto de V1-V2.
Fig. 44: Medición automática
:
Descripción
Desactiva la medición con cursor.
Muestra el cursor de medición de tensión y el menú.
Muestra el cursor de medición de tiempo y el menú.
Muestra la diferencia del valor medido entre los dos canales.
Muestra el valor medido relativo al Cursor 1.
Muestra el valor medido relativo al Cursor 2.
-43-
