Buses PCIe y componentes de la tarjeta vertical de expansión
En la figura 6-5 y la figura 6-6 se muestran los componentes de las tarjetas verticales de expansión PCIe,
incluidos los buses y ranuras de tarjetas de expansión.

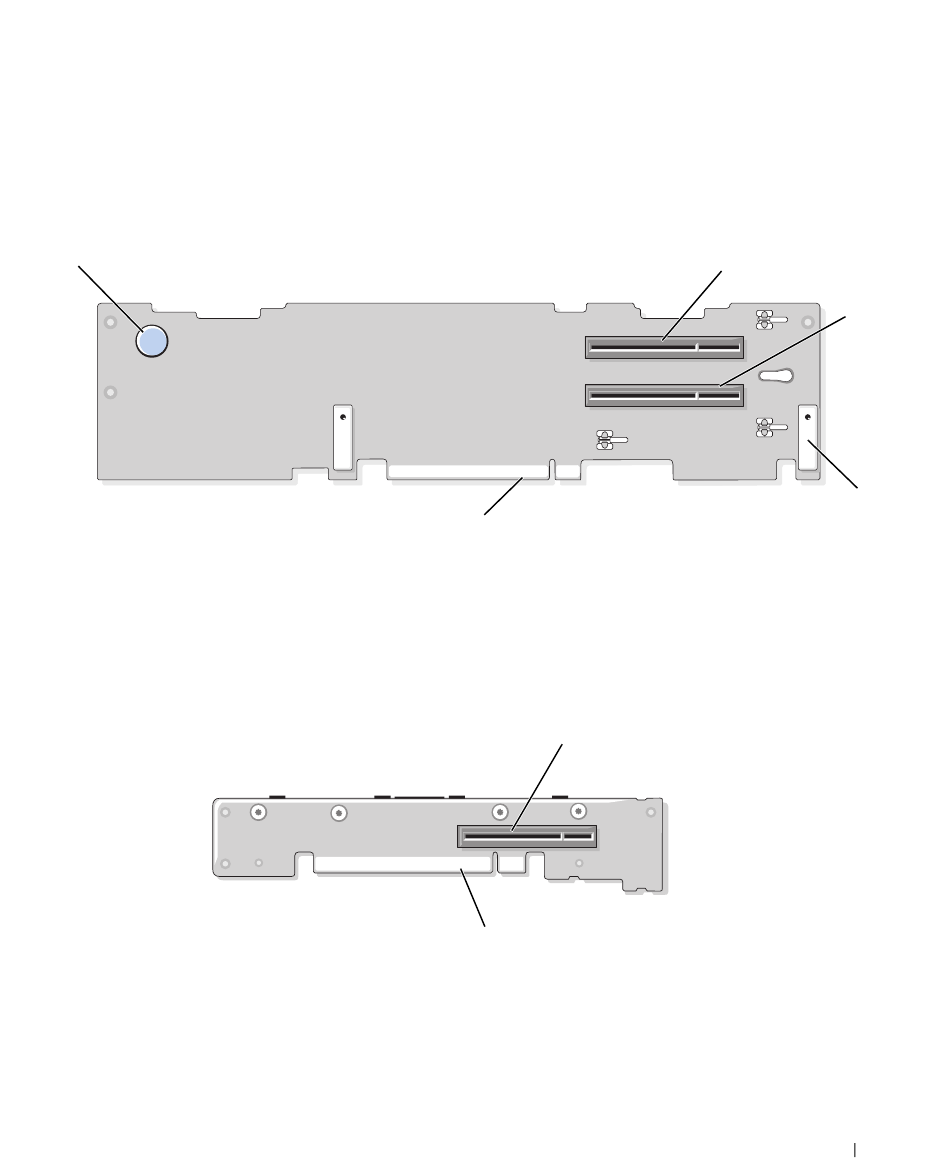

Figura 6-5. Componentes de la tarjeta vertical de expansión izquierda PCIe
1
1 Pata de liberación de la tarjeta
vertical
4 Guía de patas (2)
Figura 6-6. Componentes de la tarjeta vertical de expansión central PCIe
1 Ranura 1 PCIe x8 (media longitud)
5
2 Ranura 2 PCIe x8
(longitud completa)
5 Conector de la placa base
2
2
2
3 Ranura 3 PCIe x4
(media longitud)
1
Conector de la placa base
Puentes y conectores
3
4
