Steren MIX-160 Manual De Instrucciones

Ocultar thumbs Ver también para MIX-160:
Tabla de contenido
Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Tabla de contenido
loading

Manuales relacionados para Steren MIX-160

Resumen de contenidos para Steren MIX-160

  • Página 2 Consola mezcladora de audio de 6 canales. Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web: www.steren.com La información que se muestra en este manual sirve únicamente como referencia sobre el producto.
  • Página 3 IMPORTANTE • Coloque la consola en una superficie plana y estable, con buena ventilación y lejos de productos inflamables. • No use ni almacene la consola en lugares donde existan goteras o salpicaduras de agua. Puede causar un mal funcionamiento o un choque eléctrico. •...

  • Página 4: Características

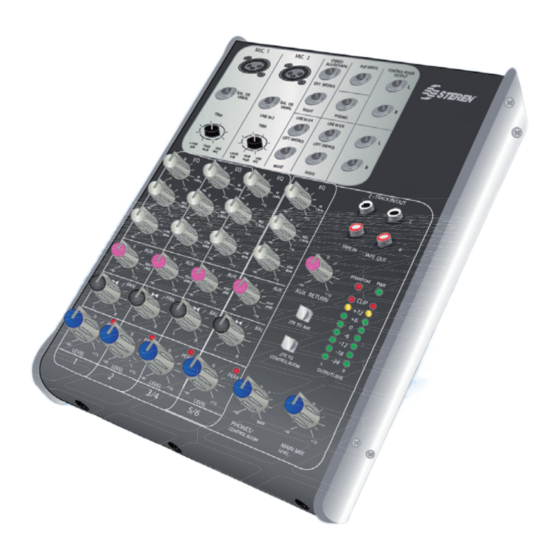

    1. CARACTERÍSTICAS Su nueva consola mezcladora de 6 canales tiene gran rendimiento y flexibilidad. Es compacta y versátil, por lo que es perfecta para utilizarse con teclados electrónicos, equipos MIDI y aplicaciones de audio y video en general. • Dos entradas balanceadas para micrófono con conectores de 6,3 mm (¼”) y XLR.
  • Página 5 2. CONTROLES 1. MIC 1/MIC 2: Entradas XLR para micrófonos balanceados de baja impedancia. Para evitar daños en los equipos, no conecte micrófonos no balanceados en estas entradas. 2. LINE IN 1/LINE IN 2: Entradas de 6,3 mm (¼”) para instrumentos musicales u otros equipos.
  • Página 6 3. TRIM: Controla el nivel de entrada de los micrófonos o equipos conectados en cada canal. La escala interior (+10 ~30 dB) corresponde a los instrumentos musicales u otros equipos; la exterior (0-40 dB) corresponde a los micrófonos. 4. LINE IN 3/4/LINE IN 5/6: Entradas estéreo para conectar reproductores de audio, instrumentos musicales u otros equipos.
  • Página 7 9. LEVEL: Ajusta el nivel de salida del canal correspondiente. 10. MAIN MIX LEVEL: Controla el nivel de la salida principal o la salida RCA. 11. PHONES: Controla el nivel de salida de los audífonos. 12. OUTPUT LEVEL: LEDs indicadores del nivel de salida. 13.

  • Página 8: Main Mix Output

    21. CONTROL ROOM OUTPUT: Envía la señal de audio a unas bocinas amplificadas. 22. MAIN MIX OUTPUT: Envía la señal de audio a un amplificador. El nivel de la señal puede variar entre -α y +15 dB. 23. 2-TRACK IN/OUT: Utilice las entradas RCA (IN) para escuchar la señal de una cinta de audio digital (DAT).

  • Página 9: Instrucciones

    3. INSTRUCCIONES Debido a la gran variedad de usos que se le pueden dar a esta consola, recomendamos seguir estos puntos a fin de lograr la mejor calidad y aprovechar al máximo el equipo: 1.- Ajuste todas las perillas de entrada y salida al nivel más bajo. 2.- Si va a utilizar micrófonos con condensador, conéctelos antes de encender la consola.

  • Página 10: Conexión

    5. CONEXIÓN Bocinas amplificadas...

  • Página 11: Especificaciones

    6. ESPECIFICACIONES Canales de entrada mono Entrada de micrófono: Balanceada electrónicamente, configuración de entrada discreta Frecuencia de respuesta: 10 Hz a 45 kHz, ± 3 dB Distorsión (THD&N): 0,005% a +4 dBu, 1 kHz Rango de ganancia: 0 dB a 40 dB (mic) Relación ruido-señal: 110 dB Entrada: Balanceada electrónicamente Frecuencia de respuesta: 10 Hz a 45 kHz, ±...
  • Página 12 Ecualización Agudos: ± 15 dB en 12 kHz Medios: ± 12 dB en 25 kHz Graves: ± 15 dB en 80 kHz Sección de mezcla principal Ruido Desvanecido 0 dB, canales en silencio: -100 dBr (ref. +4 dBu) Desvanecido 0 dB, todos los canales de entrada asignados y ajustados en ganancia unitaria: 90 dBr (ref.: +4 dBu).

  • Página 13: Póliza De Garantía

    1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
