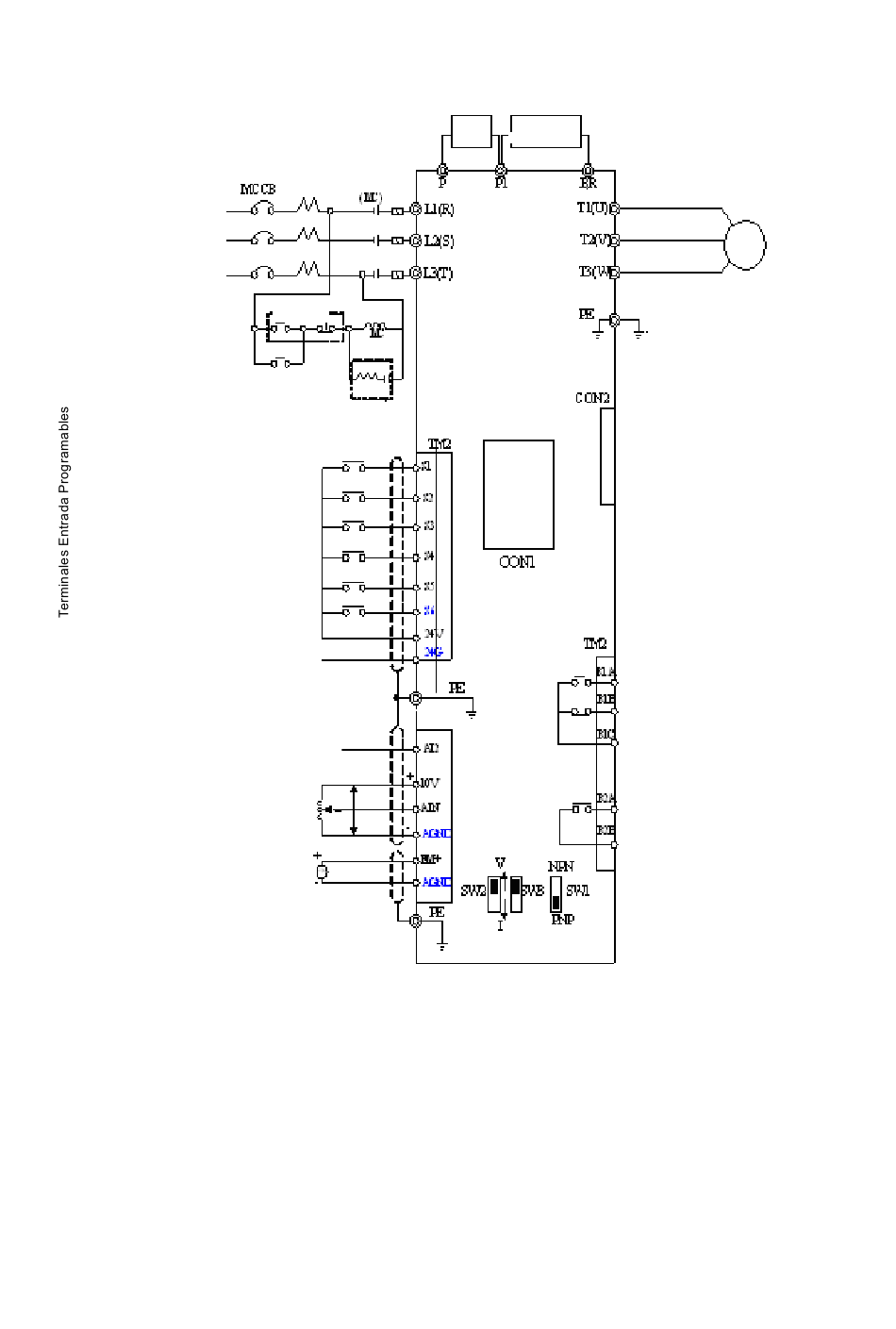

Diagrama conexión variador II
Tensión
alimentación
Adelante/paro o marcha/paro
Atrás/paro o adelante/atrás
Control velocidad
Común para entradas PNP
Común para entradas NPN
Entada analógica multifunción
Potenciómetro ajuste
de frecuencia
Salida analógica 0~10Vcc
Nota 1: Ver las descripciones de los terminales (P1, BR) del circuito de potencia y las especificaciones de la
resistencia de frenado dinámico para la elección de su valor.
Nota 2: El diagrama está referido a 2.2~7.5kW a 220V y 2.2~11kW a 440V
Interruptor Automático
Contactor
Reset
Reactancia CC
Resistencia Frenado
Entrada Salida
Potencia Potencia
Panel
control
digital
3-12
(nota1)
Motor
Conector para:
- Conversor RS485
- Conversor RS232
- Unidad de Copia
Terminales Salida
Programables
(250Vca/1Aca)
(30Vcc/1Acc)
SW2: Selección señal AIN:
Posición V: 0~10 Vcc/2~10 Vcc
Posición I: 0~20 mAcc/4~20 mAcc
SW3: Selección señal AI2 :
Posición V: 0~10 Vcc/2~10 Vcc
Posición I: 0~20 mAcc/4~20 mAcc
SW1: Selección NPN/PNP
