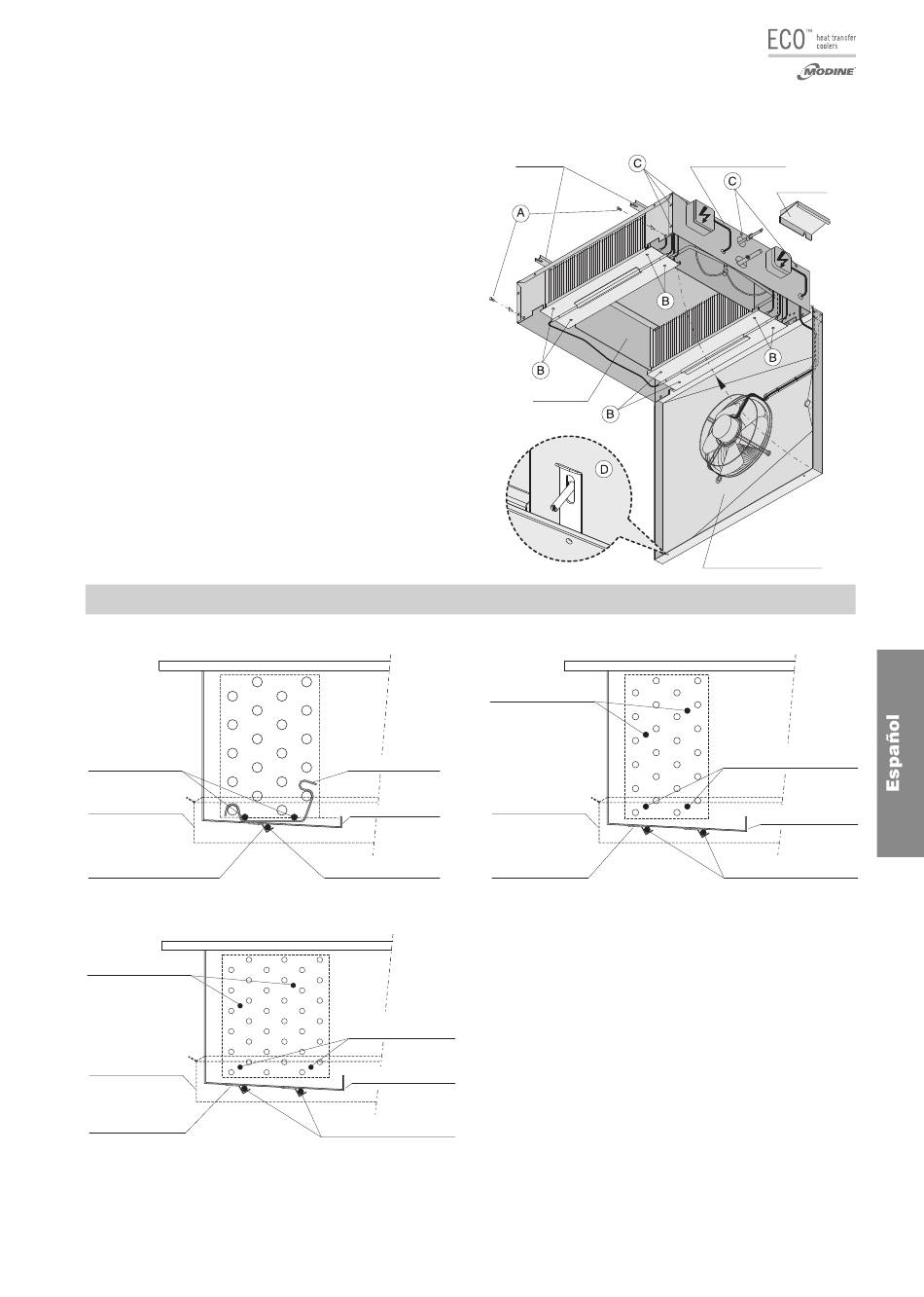

Sujerencias para un correcto acceso al aparato

Acceso
1. Desmontar el tubo de desagüe y posicionarlo de manera que
no cause problemas al movimiento de la plancha envolvente.
2. Desmontar el deflector y sacar los tornillos de fijación "A" del
envolvente.
3. Acompañar el envolvente hasta la posición representada en la
figura.
4. En los modelos con motoventilador Ø 315 mm, para intervenir
sobre las resistencias situadas debajo de la bateria, sacar la
bandeja de desagüe interna sacando los tornillos autoroscan-
tes "B".
5. Desmontando la tapa lateral, sacando los tornillos autoroscan-
tes "C", se puede acceder a la zona de los colectores.
6. Los modelos con motoventilador Ø 350 mm están equipados
con el sistema de seguridad de retención del envolvente "D".

Montaje del aparato

1. Reponer la bandeja de desagüe interna, atornillando los tornil-
los autoroscantes "B" y "C".
2. Colocar en posición la plancha envolvente y fijarla mediante
los tornillos "A".
3. Montar nuevamente el deflector y el tubo de desagüe.
Detalle de la posición de las resistencias eléctricas de desercarche
Modelo con helice ø 315 mm
RBA
Envolvente
Tira aluminio soporte
resistencia
Modelo con helice ø 350 mm (6rr)
RBB
Envolvente
Tira aluminio soporte
resistencia
Soporte
RBB
Heater clip
Envolvente
Bandeja desagüe
Tira aluminio soporte
resistencia
RSA
RBA
Bandeja desagüe
RSA
RBA Resistencias eléctricas de alta potencia en la bateria.
RBB Resistencias eléctricias de baja potencia en la bateria.
RSA Resistencias eléctricas en la bandeja de desagüe interna.
Espacio
Modelo con helice ø 350 mm (4rr)
Tapa lateral
Deflector
Envolvente
RBA
Bandeja desagüe
RSA
