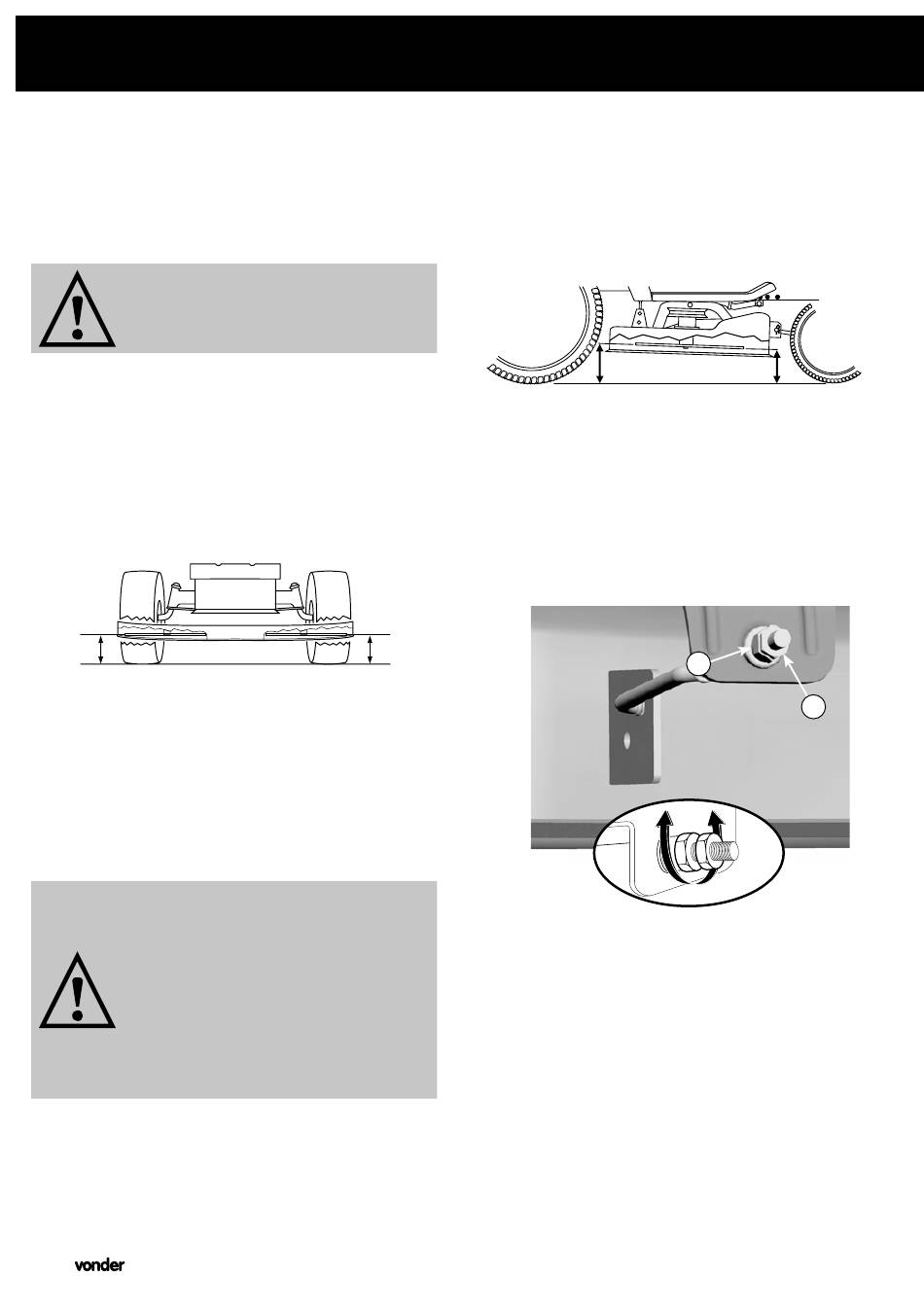

MANUAL DE INSTRUCCIONES
c. Pruebe su ajuste cortando el césped y verificando
visualmente la apariencia. Reajuste, si fuera nece-
sario, hasta quedar satisfecho con el resultado.
2.8.3.2. Ajuste de precisión lateral
¡ATENCIÓN! Las láminas son afiladas.
Siempre utilice protección para las ma-
nos.
a. Con todos los neumáticos debidamente calibra-
dos, estacione el tractor a nivel.
b. Eleve la bandeja del cortador de césped para la
posición más alta.
c. En los dos lados del cortador, posicione la lámina
al lado y mida la distancia (A) de la lámina hasta
el suelo. La distancia debe ser la misma en ambos
lados.
A
Fig. 44 – Ajuste lateral
d. Si fuera necesario, repita el ajuste.
e. Verifique nuevamente las mediciones y ajuste, si
fuera necesario, hasta que ambos lados queden
iguales.
2.8.3.3. Ajuste de adelante para atrás
¡ATENCIÓN! La bandeja debe estar ni-
velada en los dos lados. Para obtener
los mejores resultados de corte, las lá-
minas del cortador deben ser ajustadas
de manera que adelante sea de 3,17
mm (1/8") a 12,7 mm (½") inferior a
la parte trasera cuando la bandeja del
cortador de césped estuviera en la po-
sición más alta.
68
a. Eleve la bandeja del cortador de césped para la
posición más alta.
b. Posicione la lámina de forma que la punta quede
recta y direccionada para adelante.
c. Mida la distancia (B) al suelo de las puntas frontal
y trasera de la lámina (Figura 45).
d. Afloje la contra-tuerca (A) hasta liberar la tuerca
de ajuste (B).
e. Gire la tuerca de ajuste (B) en el sentido de los
punteros del reloj para elevar el frente del cortador
de césped o en el sentido contrario de los punte-
ros del reloj para bajar la bandeja del cortador de
césped (Figura 46).
A
NOTA: Cada vuelta completa de la tuerca de ajuste
deberá alterar la altura de la bandeja del cortador en
cerca de 0,3 mm.
f. Verifique nuevamente las mediciones de la punta
frontal de la lámina (ideal es 3 mm a 6 mm más
baja que la trasera).
g. Sujete la tuerca de ajuste en la posición con la lla-
ve y apriete la contra-tuerca firmemente.
B
Fig. 45 – Ajuste de adelante para atrás
B
Fig. 46 – Tuerca de ajuste
B
A
