capó izquierdo (P) capó derecho (Q)
8.1
capó derecho (Q) deflector derecho (T)
8.3

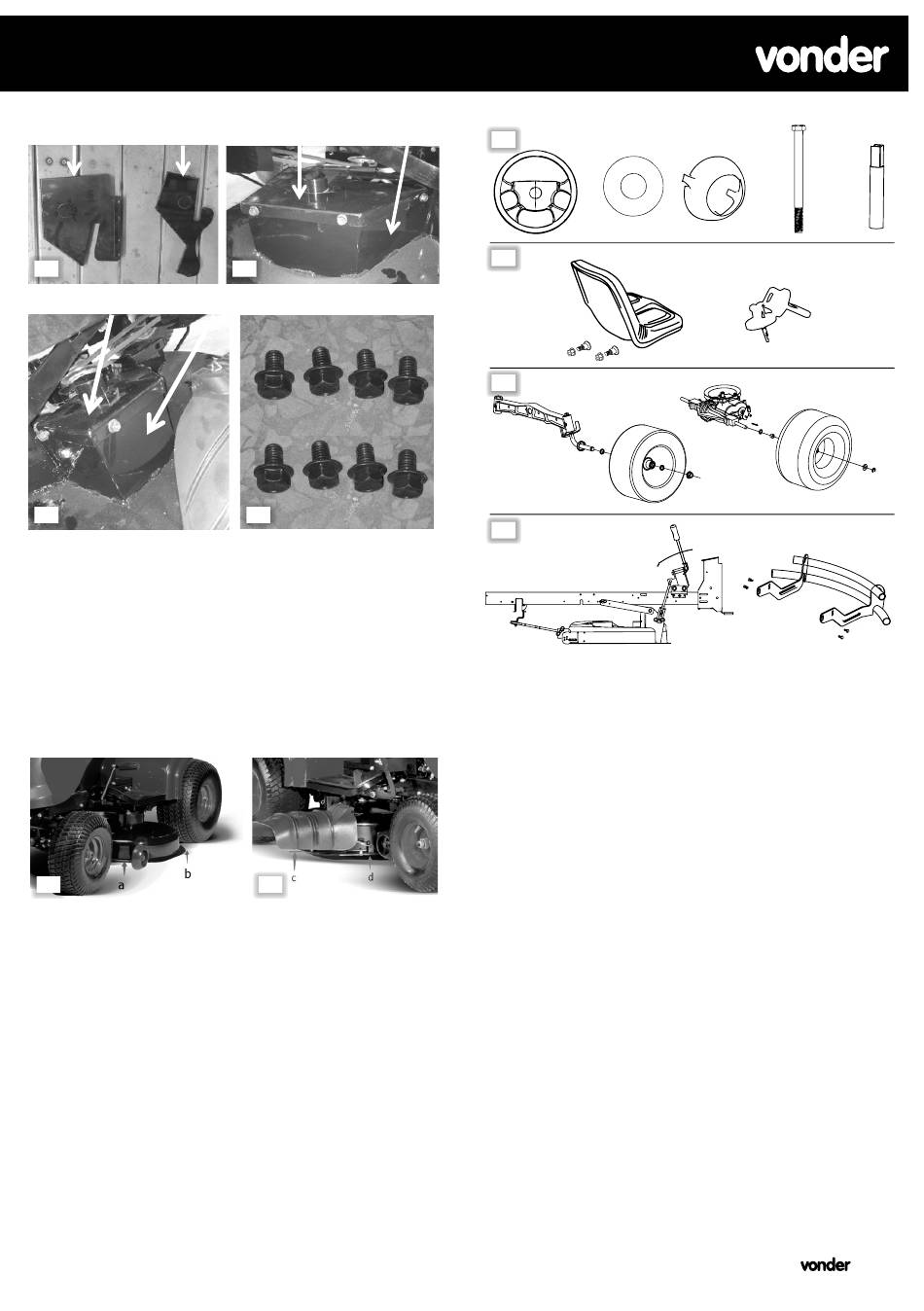

Fig. 8 – Capó (derecho/izquierdo) de la correa
2.4.8. Verifique la distancia entre la plataforma
de corte y el suelo
Las figuras 9.1 y 9.2 muestran cuando está en la eta-
pa más baja y las letras a, b, c y d indican la altura,
que debe tener 15 mm, y el diferencial normal, que es
de ± 3 mm.
9.1
Fig. 9 – Distancia entre la plataforma de corte y el suelo

2.4.9. Piezas desmontadas

capó izquierdo (P) deflector izquierdo (S)
8.2
tornillo (R) - M8 x 12
8.4
9.2
1
2
3
4
Fig. 10 – Componentes que necessitam de montagem
1. Kit para montaje del volante
2. Kit para montaje del asiento
3. Kit para montaje de las ruedas
4. Kit para montaje de la bandeja y parachoques (si
aplicable)
Su nuevo tractor fue montado en la fábrica, con ex-
cepción de las piezas dejadas desmontadas para fi-
nes de remesa. Para garantizar la operación segura
y adecuada de su tractor, todas las piezas y equipos
montados deben ser apretados con firmeza. Use las
herramientas correctas, conforme necesario, para ga-
rantizar el apriete adecuado.

2.4.10. Herramientas necesarias para montaje

a. Llave soquete de la bujía de ignición 16
b. Llave inglesa
c. Llave de punta 10 mm – 12 mm
d. Llave de punta 14 mm – 17 mm
e. Abrazadera plástica
Cuando mencionado a la "derecha" o a la "izquierda"
47
