Instalación De Las Baterías - Toro Groundsmaster 5900 Manual Del Operador

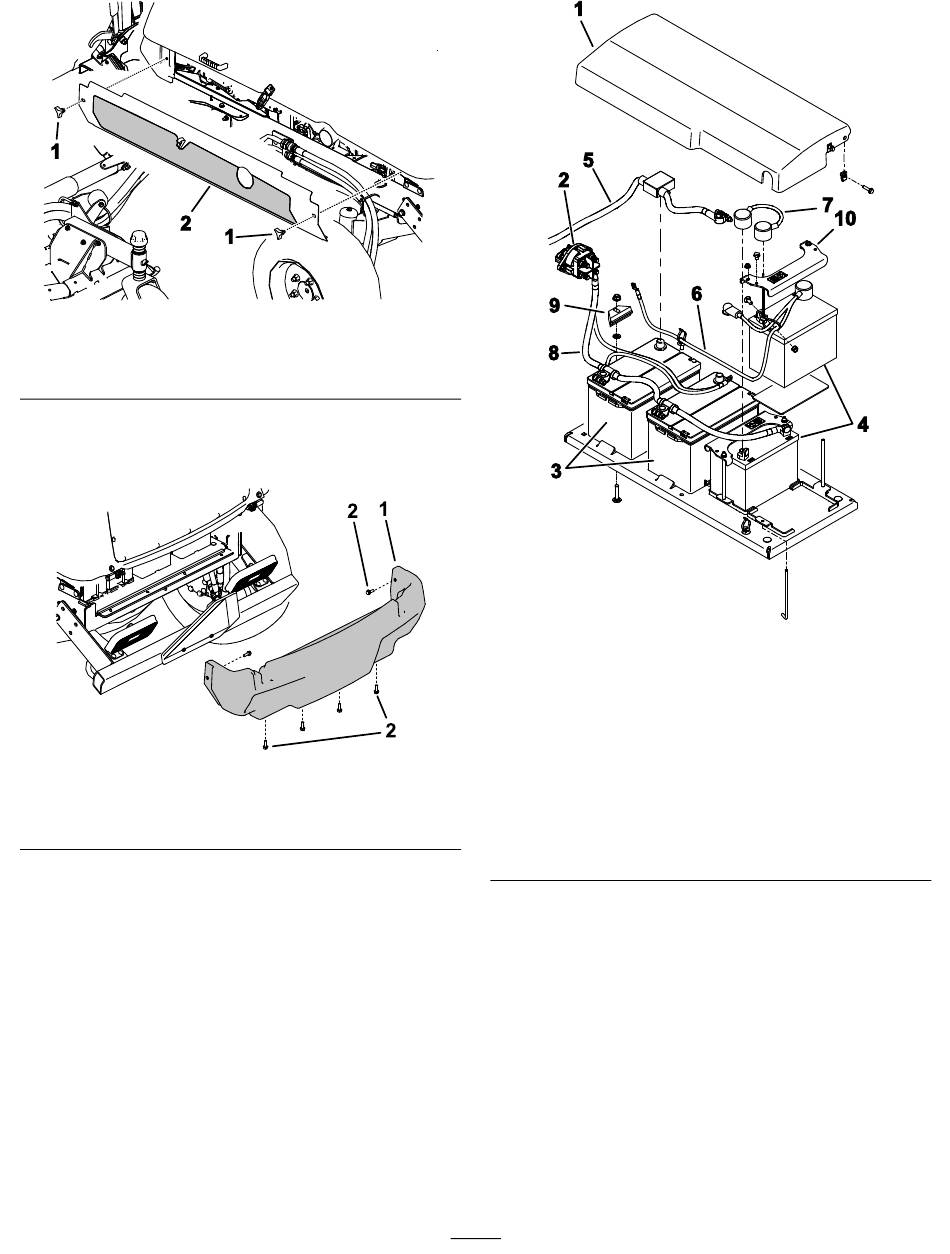

Figura 108
1. Pomos
5. Retire los 6 tornillos con arandela prensada que
sujetan la cubierta trasera al bastidor, y retire la
cubierta trasera (Figura
Figura 109
1. Cubierta trasera
6. Retire las fijaciones que sujetan la tapa de la
batería a la máquina, y retire la tapa
110).
Nota:
Observe cómo y dónde están instalados
los cables de la batería.
7. Afloje y retire los cables de las baterías.
8. Retire las fijaciones que sujetan las pletinas de
sujeción de la batería.
9. Retire las baterías de la máquina con cuidado
(Figura 110).
g199825
2. Retire las cubiertas
laterales en ambos lados
109).
g199826
2. Tornillo con arandela
prensada
(Figura
1. Tapa de la batería
2. Interruptor de desconexión
de la batería
3. Baterías — 12 V (para el
sistema de 12 VCC)
4. Baterías — 12 V (para el
sistema de 24 VCC)
5. Cable positivo (+) (para el
sistema de 12 VCC)
Instalación de las baterías
1. Sujete las baterías con las pletinas de sujeción
(Figura 110).
2. Instale los cables de la batería.
3. Coloque la tapa de la batería en su sitio y
sujétela con las fijaciones que retiró.
4. Instale la cubierta trasera
5. Instale las cubiertas laterales
6. Levante el parachoques trasero a su posición
e instale los tornillos con arandela prensada.
Apriete todos los tornillos con arandela prensada
82
Figura 110
6. Conjunto de cable (para el
sistema de 24 VCC)
7. Cable puente (para el
sistema de 24 VCC)
8. Cable de tierra (-)
9. Pletina de sujeción de la
batería
10. Pletina de sujeción de la
batería
(Figura 109).
(Figura 108).
g199822
