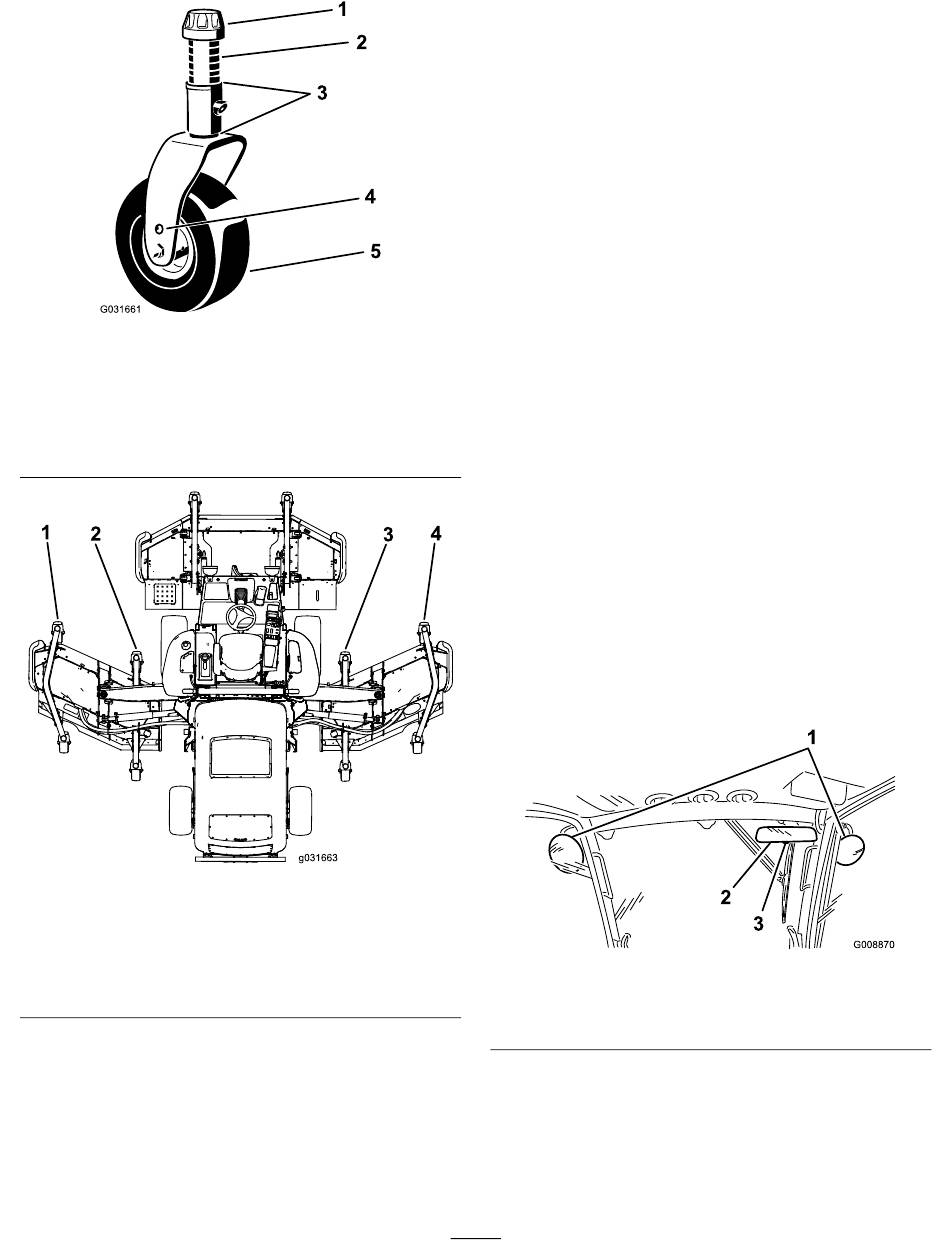

Figura 26
1. Casquillo tensor
2. Espaciadores (6)
3. Suplementos (2 encima y
2 debajo)
Figura 27
1. Brazo de la rueda giratoria
izquierda delantera
exterior
2. Brazo de la rueda giratoria
izquierda delantera interior
6. Si el borde interior sigue estando demasiado
alto, retire otro suplemento de la parte inferior
del brazo interior delantero de la rueda giratoria
de la carcasa de corte lateral, y un suplemento
del brazo exterior delantero de la rueda giratoria
de la carcasa de corte lateral
27).
g031661
4. Taladro de montaje
superior del eje
5. Rueda giratoria
g031663
3. Brazo de la rueda giratoria
derecha delantera interior
4. Brazo de la rueda giratoria
derecha delantera exterior
(Figura 26 y Figura
7. Si el borde interior de la carcasa de corte lateral
está demasiado bajo respecto al borde exterior
de la carcasa de corte delantera, añada un
suplemento de 3 mm a la parte inferior del brazo
interior delantero de la rueda giratoria en la
carcasa de corte lateral
Nota:
Compruebe de nuevo la medida entre los
bordes exteriores de ambas carcasas laterales
del cortacésped y desde el borde interior de
la carcasa lateral hasta el borde exterior de la
carcasa delantera.
8. Si el borde interior sigue estando demasiado
bajo, añada otro suplemento a la parte inferior
del brazo interior delantero de la rueda giratoria
de la carcasa lateral del cortacésped y un
suplemento al brazo exterior delantero de la
rueda giratoria de la carcasa lateral.
9. Una vez que la altura de corte coincida en los
bordes de las unidades de corte delantera y
laterales, compruebe que la inclinación de la
unidad de corte sigue siendo de 7,6 mm.

Ajuste de los espejos

Máquinas equipadas con cabina
Retrovisores
Siéntese en el asiento y ajuste el retrovisor para
obtener la mejor visibilidad de la ventanilla trasera.
Tire de la palanca hacia atrás para inclinar el espejo
para reducir los reflejos deslumbrantes

1. Retrovisores laterales

2. Retrovisor
Retrovisores laterales
Siéntese en el asiento y pida a otra persona que
ajuste los retrovisores laterales para obtener la mejor
visibilidad por el costado de la máquina
36
(Figura 26 y Figura
(Figura
Figura 28
3. Palanca
(Figura
27).
28).
g008870
28).
