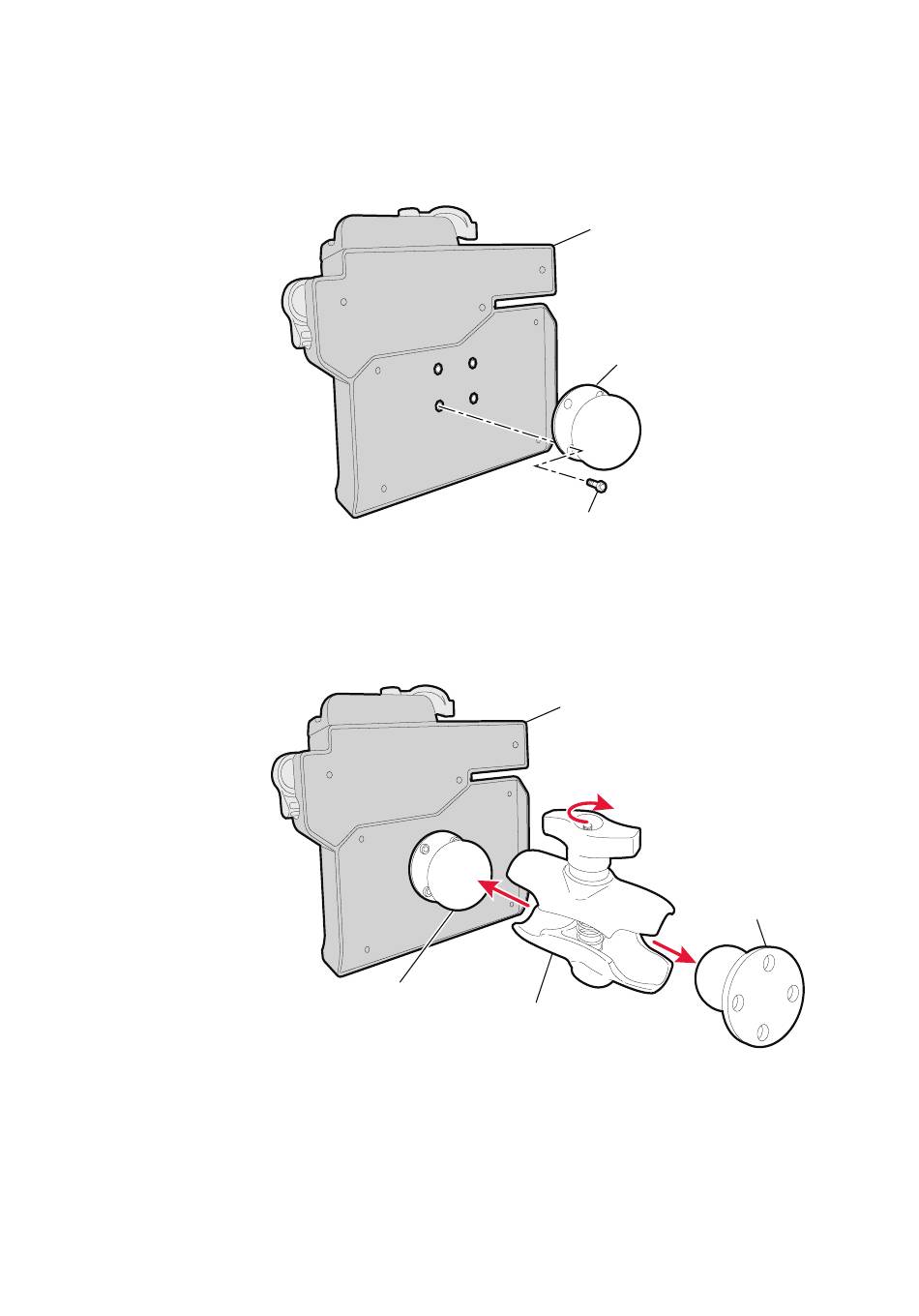

Installation du socle de véhicule
1 À l'aide des quatre vis à tête hexagonale et la clé hexagonale,
fixer la base de socle RAM au socle de véhicule.
2 À l'aide des quatre vis à tête fraisée hexagonale de ¼ po et les
écrous, fixer la base de véhicule RAM à votre véhicule.
3 Placer le bras de fixation par-dessus les deux bases, puis serrer
le bras de fixation.
Base do suporte
para veículo RAM Braço de conexão
Socle de
véhicule
Base de fixation
de véhicule RAM
Vis hex. (4 endroits)
Suporte
do veículo
Base para
veículo RAM
15
