SMA Solar Technology AG
6 Conexión eléctrica
6.1 Vista general del área de conexión
6.1.1

Vista interior

L1 L2 L3
F1
Generator
C

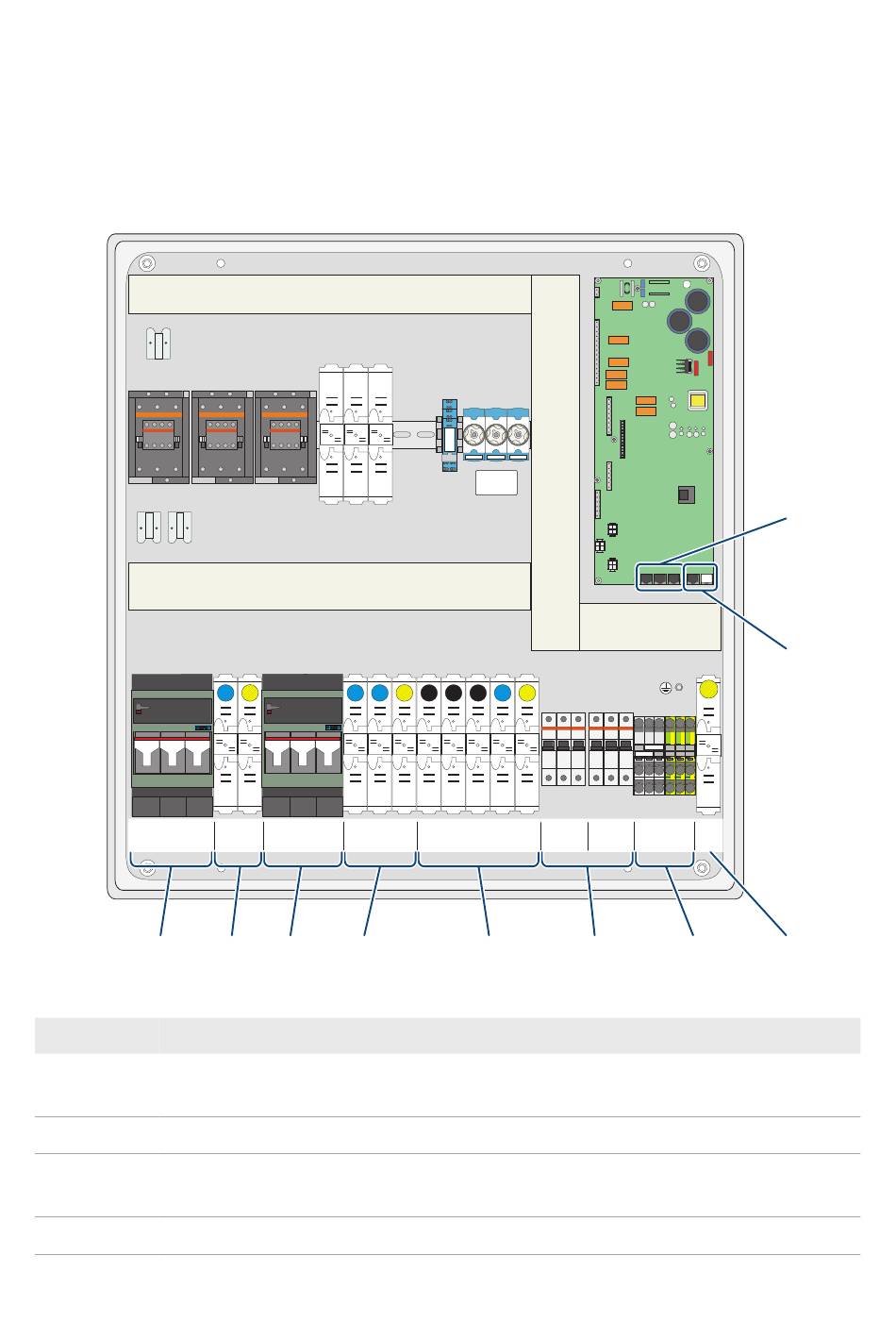

Imagen 6: Componentes y conexiones en el interior de la Multicluster-Box
Posición Denominación
A Hembrillas RJ45 para la conexión del cable de datos para señales de control y
medición
B Hembrilla RJ45 para la conexión del cable de datos para la comunicación
C Interruptor-seccionador para ruptura de carga F1 Generator para la conexión
del generador (L1, L2, L3)
D Bornes de conexión X1 Generator para la conexión del generador (N, PE)
Instrucciones de funcionamiento
N PE N N
N PE N N
L1 L2 L3
X1 X2
F2
Generator
Loads Loads
D E F
2A 2A 2A
Fuses SIBUCTRL
PE L1 L2 L3 N PE
PE L1 L2 L3 N PE L1 L2
X3 F4.1 F4.2 F4.3
PV-System Main Cluster
G
6 Conexión eléctrica
Sl v2/L3 Sl v1/L2 Mstr/L1
BackupVtgCur BackupVtgCur BackupVtgCur ComSyncTn ComSyncOut
PE
L3 L1 L2 L3 N PE PE
X5
F4.4 F4.5 F4.6 X4
Equipotential
Ext. Cluster 1 All Clusters
Busbar
H I
MC-BOX-6-3-BE-es-30
A
B
J
17
