Sostituzione cinghia 12 (fig. 14) comando spazzole (centrale e laterale)
Allo stesso modo è pure consigliabile, quando si sostituisce la cinghia, verificare anche la cinghia 7(fig.14) comando
spazzole. Se si nota che la cinghia è deteriorata, sostituirla onde evitare perdite di tempo per nuovi smontaggi di
particolari.
Eseguire le operazioni di cui ai punti 1-2-3-4-5-6-7-8-9-10-11 del capitolo "Sostituzione cinghia comando spazzola laterale
destra".
Tensione cinghia 12 comando spazzole (fig. 14)
Ogni 40 ore di lavoro controllare la tensione di detta cinghia, operando nel seguente modo:
1) Allentare i due dadi 1(fig. 15).
2) Allentare i quattro dadi 2
3) Sollevare verso l'alto il supporto 3 pompa idraulica.
Attenzione
4) Fare attenzione che la cinghia 12 (fig. 14) abbia una corretta tensione per non creare inconvenienti alla cinghia stessa ed al
motore.
5) Riavvitare i dadi 1 e 2 (fig. 15).

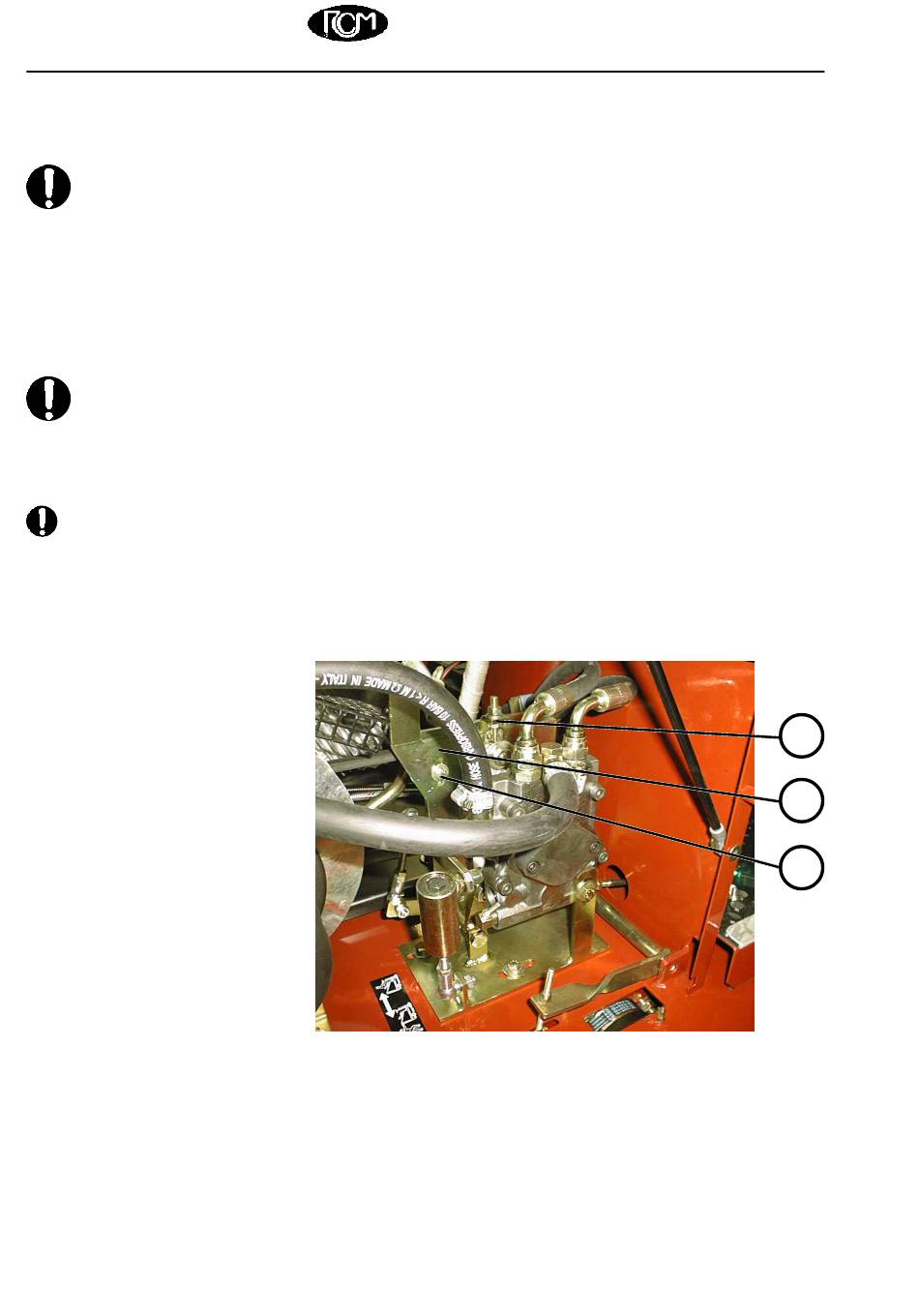

FIG. 15 - TENSIONE CINGHIA
1) Dado regolazione tensione cinghia
2) Dado fissaggio supporto pompa
3) Supporto pompa
R 703 H SACK/1
MOTOSCOPE INDUSTRIALI
1
3
2
