Cadel AQUOS 24 Manual De Instalación, Uso Y Manutención página 15

• Instalación del conducto de la chimenea Ø100/120 mm con perforación mayor por el pase del tubo.
• Conducto de chimenea viejo, entubado mínimo Ø100/120 mm con la realización de una ventanilla externa
que permite la limpieza de la chimenea.
• Conducto de ventilación externo realizado enteramente en tubos inox aislados o sea con pared doble de
AQUOS 24 - AQUOS 24 H
2
LEYENDA Fig. 11 a pág. 14
1 Material aislante
2
3 Registro de inspección
4
Reducción de Ø100 hasta Ø80 mm
Distancia mínima de seguredad = 0,5 mt

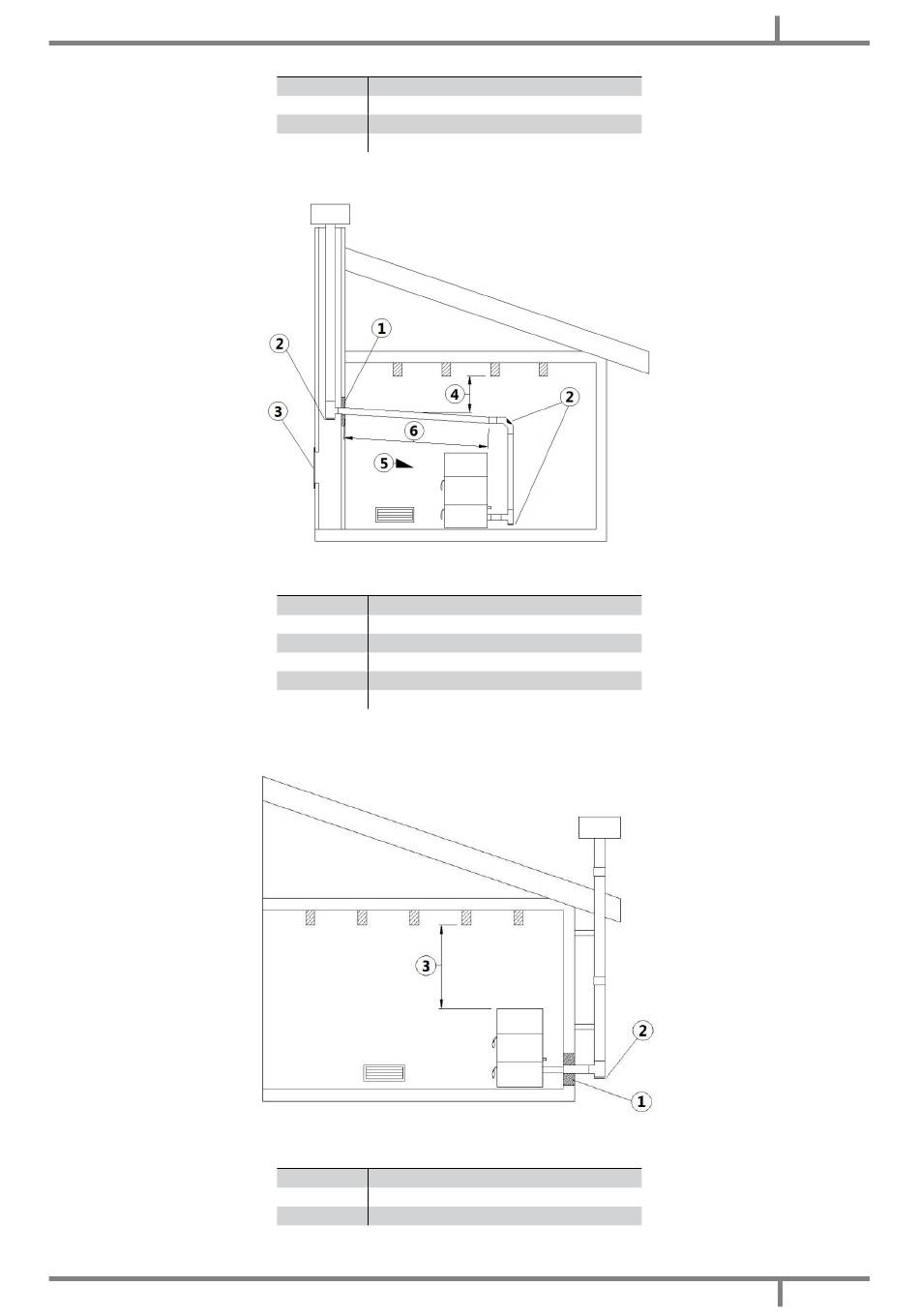

LEYENDA Fig. 12 a pág. 15
1 Material aislante
2 Registro de inspección
3 Ventanilla de inspección de la chimenea
4
5
6
Distancia mínima de seguredad = 0,5 mt
Inclinación ≥ 3°
Tramo horizontal ≤ 1 mt
LEYENDA Fig. 13 a pág. 15
1 Material aislante
2 Registro de inspección
3
O
Distancia mínima de seguredad = 0,5 mt
Fig. 12 - Ejemplo 2
Fig. 13 - Ejemplo 3
