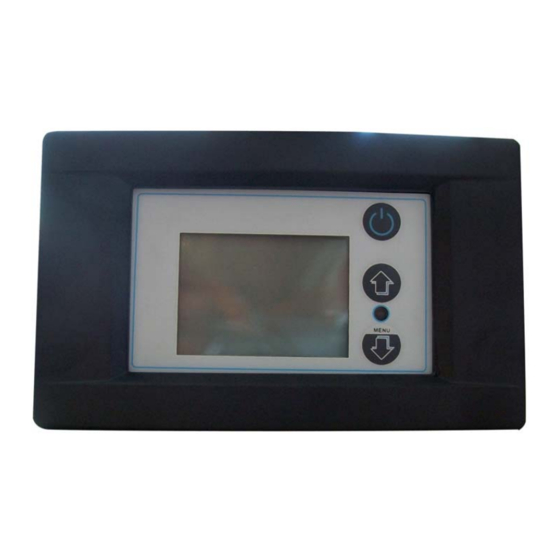

- Página 1 Stufe a Pellet CONSOLE LCD - LCD CONSOLE CONSOLE LCD - LCD-KONSOLE CONSOLA LCD - CONSOLA LCD ISTRUZIONI PER L'USO USER INSTRUCTIONS MODE D'EMPLOI GEBRAUCHSANWEISUNG INSTRUCCIONES PARA EL USO INSTRUÇÕES PARA O USO...
- Página 4 TECHNISCHE EIGENSCHAFTEN ... 35 CALIBRACIONES (SÓLO PARA LA ANSCHLUSS DER LCD-KONSOLE AN DER TARJETA 2272575) ........ 52 WAND ............. 36 PELLET ............ 52 ANSCHLUSS AN STEUERKARTE CAMBIAR LA SONDA (SÓLO CON LA 2272563 ODER VERSION 1 UND 2 DER TARJETA 2272575) ........ 53 STEUERKARTE 2272575 .......
-
Página 45: Características Técnicas
CARACTERÍSTICAS TÉCNICAS Equipo para uso civil Alimentación: mediante tarjeta Visualización a través de pantalla gráfi ca LCD Grado de protección: IP30 CARACTERÍSTICAS TÉCNICAS... -
Página 46: Conexión De Pared De La Consola Lcd
Lleve un cable (2 x 0.5) desde la tarjeta directamente (si se trata de un producto ventilado) o desde el borne AUX en caso de termoproducto hasta la caja de pared donde se va a instalar LCD. Nota: Las operaciones de instalación las debe realizar personal cualifi cado y/o la asistencia técnica del fabricante. -
Página 47: Conexión En Tarjeta 2272563 Oversión 1 Y 2 De La 2272575
Desde el borne en la fi gura 4 se puede hacer salir un cable (no de serie) para llegar al borne "ondas conducidas" ya instalado en la parte trasera de la consola LCD. Nota: El borne está polarizado, por lo que si el display LCD no se enciende, invierta los cables. conexión... -
Página 48: Pantalla: Leyenda
PANTALLA: LEYENDA Después de cada mando se emite un "bip" sonoro de permiso. modo manual o autom. tecla 1 de encendido y confi rmaciones fecha y hora potencia temp. leída temper. fase de funcionamiento teclas de fl echas para la selección de los diferentes menús y confi guraciones Llama y termómetro:... -
Página 49: Selección Del Tipo De Producto
SELECCIÓN DEL TIPO DE PRODUCTO Antes de utilizar la pantalla LCD hay que seleccionar el tipo de producto. Cuando se enciende el sinóptico mantenga presionada la tecla 1 hasta que aparezca la pantalla de abajo. Sucesivamente puede seleccionar el producto presionando la tecla de las fl echas y confi rme luego con la tecla 1. -
Página 50: Configuración De La Temperatura
CONFIGURACIÓN DE LA TEMPERATURA MENU 1. Para regular la temperatura de la estufa presione una vez la tecla Set H2O MENU 2.Regule la temperatura con las teclas de las fl echas y confi rme con la tecla 1 CONFIGURACIÓN CRONO SEMANAL MENU 1. -
Página 51: Selección De La Activación Del Modo Crono O Manual
Al presionar simultáneamente las teclas P2 y P3 se puede activar o desactivar el crono. Para reconocer en que estado está el modo, mire el dibujo que está arriba a la derecha en el LCD. El símbolo de la "mano"... -
Página 52: Configuración Del Idioma
CONFIGURACIÓN DEL IDIOMA MENU 1. Acceda al menú ( durante 5 segundos) y confi rme ( 2. Con la tecla colóquese sobre la voz SET IDIOMA y confi rme ( Set idioma MENU Italiano MENU 3. Confi gure el idioma deseado ( ) y confi rme ( CALIBRACIONES (SÓLO PARA LA TARJETA 2272575) PELLET... -
Página 53: Cambiar La Sonda (Sólo Con La Tarjeta 2272575)
CAMBIAR LA SONDA (SÓLO CON LA TARJETA 2272575) La confi guración de la sonda temperatura tiene 2 posibilidades: sonda estufa y sonda pantalla. Con "sonda estufa" la máquina realiza la modulación controlando la sonda presente en la estufa, mientras que con la sonda pantalla la máquina realiza la modulación controlando la sonda en la pantalla. -
Página 54: Estado De La Estufa (Sólo Con La Tarjeta 2272575)
ESTADO DE LA ESTUFA (SÓLO CON LA TARJETA 2272575) MENU 1. Acceda al menú ( durante 5 segundos) y confi rme ( 2. Colóquese con sobre la voz CALIBRACIONES y confi rme ( Stato stufa Temp. Fumi Velocità MENU Minuti T. - Página 66 CONFIGURAÇÃO DO IDIOMA...
- Página 67 CONFIGURAÇÃO DO IDIOMA...
- Página 68 XTRAFLAME S.p.A. Via Dell’Artigianato, 10 36030 MONTECCHIO PRECALCINO Vicenza - ITALY Tel. 0445/865911 Fax 0445/865912 http://www.lanordica-extraflame.com E-mail: info@extraflame.com Questo documento è a vostra disposizione all’indirizzo www.extraflame.it/support This document is available at www.extraflame.it/support Ce document est à votre disposition à l’adresse www.extraflame.it/support Dieses Dokument steht Ihnen unter folgender Adresse zur Verfügung:...
