Control remoto
Asignar mensajes MIDI
Messages a los controles de
canal
Puede utilizar rápidamente la función MIDI Remote si utiliza
los preajustes originales en los bancos. No obstante, también
puede asignar los mensajes MIDI deseados a los deslizadores,
a los botones [ON].
Esta sección describe cómo asignar mensajes MIDI a los con-
troles del canal, utilizando el ejemplo de asignación de men-
sajes Hold On/Off (Control Change CC64; valores 127 & 0) al
botón [ON] del canal 1.

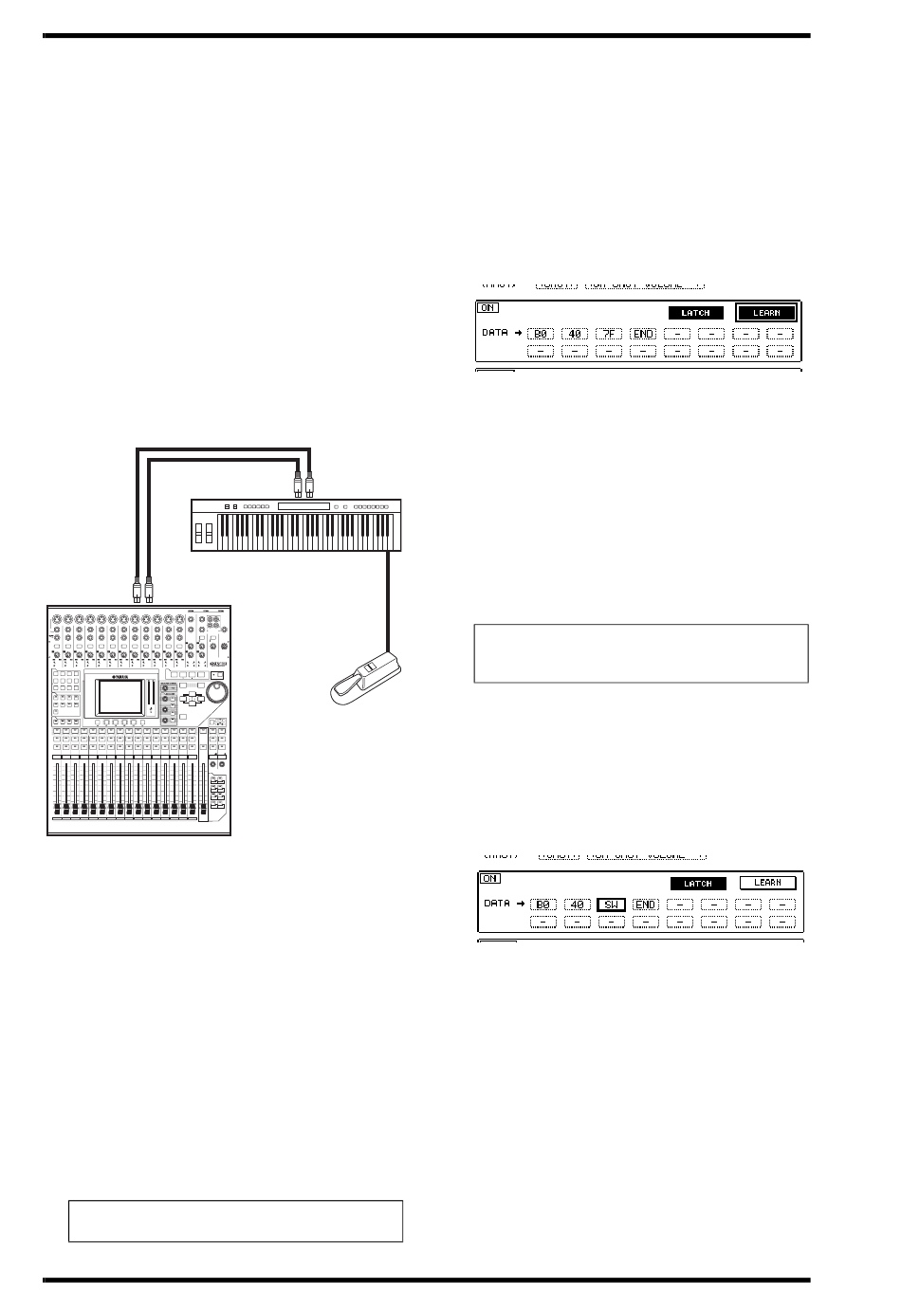

1.
Conecte el puerto MIDI IN del 01V96i al
puerto MIDI OUT de un teclado MIDI al cual
se ha conectado un conmutador de pedal
Hold On/Off controlable. Activa la función
MIDI Remote del 01V96i.
MIDI OUT MIDI IN
CH1-4 CH5-8
1 2 3 4 5 6 7 8 9 10 11 12
PHANTOM +48V
13 15
A A A A A A A A A A A A
14 16
B B B B B B B B B B B B
IN OUT
INPUT
(BAL) 2TR
-10dBV
(UNBAL)
INSERT
OUT IN
(UNBAL)
CH15/16 MONITOR
INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O 2TR IN 2TR IN
PAD
20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB 20dB
+4 -26 +4 -26 0
GAIN GAIN LEVEL
MONITOR
OUT
-16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 -16 -60 +4 -26 +4 -26
GAIN GAIN
GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN
PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK PEAK
13 14 15 16
SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL
DISPLAY ACCESS SCENE MEMORY
SCENE DIO/SETUP MIDI UTILITY
STORE RECALL SOLO
OVER
/ INSERT/ PAN/ PAIR/ PATCH
DELAY ROUTING GROUP 0
-3
-6 DEC INC
-9
DYNAMICS EQ EFFECT VIEW
-12
FADER MODE -15
-18
-24
-30
AUX 1 AUX 2 AUX 3 AUX 4
-36 HIGH
Q
-48
STEREO
AUX 5 AUX 6 AUX 7 AUX 8
HIGH-MID
FREQUENCY
HOME (METER)
LOW-MID
LAYER
ENTER
LOW
1-16 17-32 MASTER REMOTE GAIN
ST IN
SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL
SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO
ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ST IN 1
+10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 +10 0 0
5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5
5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5
USER DEFINED
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5
15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15
20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 15 30 30
20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 20 40 40
50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 40 60 60
70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70 70
50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
8 9 10 11 12 13 14 15 16
1 2 3 4 5 6 7
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
STEREO
AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8
2.
Pulse el botón DISPLAY ACCESS [DIO/SETUP]
repetidamente hasta que aparezca la página
DIO/Setup | Remote, y a continuación ajuste
el parámetro TARGET a USER DEFINED.
Ahora ya puede utilizar la función MIDI Remote. Para
más información sobre la utilización de la función MIDI
Remote, consulte la sección anterior.
3.
Desplace el cursor hacia el botón de banco
deseado (botones de parámetro BANK 1–4),
y a continuación pulse [ENTER].
4.
Pulse el botón [SEL] para los canales desea-
dos.
Los mensajes MIDI recientemente asignados aparecen en
las secciones ON y FADER.
Consejo: También puede elegir los canales deseados utili-
zando los parámetros ID, SHORT, y LONG.
01V96i—Manual de referencia
MIDI OUT MIDI IN
Teclado MIDI
CH9-12
L
R
PHONES
10 0 10
LEVEL
PHONES
CLEAR
Conmutador
de pedal
SEL
SOLO
ON
ST IN 2
KEYS
1 2
3 4
5 6
7 8
5.
Desplace el cursor hacia el botón LEARN en la
sección ON, y a continuación pulse [ENTER].
Los mensajes MIDI recibidos en el puerto MIDI IN del
01V96i se asignarán a las casillas de parámetro DATA en
la sección ON.
6.
Mantenga pulsado el conmutador de pedal
del teclado MIDI.
El mensaje MIDI Hold On se asigna en la casilla de pará-
metro DATA.
Los mensajes MIDI se describen a continuación:
• 00–7F
Los mensajes MIDI se expresan en hexadecimal.
• END
Este mensaje indica el final de los mensajes MIDI. Los
mensajes subsiguientes asignados a las casillas de pará-
metro DATA se ignorarán.
• –
Este mensaje indica que no hay mensajes asignados a las
casillas de parámetro DATA.
Consejo: Cuando hace clic en el botón LEARN para asignar
mensajes MIDI, el 01V96i reconoce automáticamente el
final de los mensajes y asigna END y "–. "
7.
Al seguir manteniendo pulsado el conmuta-
dor de pedal, desactive el botón LEARN.
8.
Desplace el cursor hacia la tercera casilla de
parámetro ("7F" en este ejemplo), y a conti-
nuación gire la rueda Parameter para cambiar
el valor a SW.
"SW" es una variable que cambia dependiendo del estado
activado/desactivado del botón [ON]. Las variables
siguientes se pueden asignar para la función MIDI Remote.
• SW
Esta variable se puede seleccionar sólo en las casillas de
parámetro DATA de la sección ON. Cuando los botones
[ON] se activan, "7F" (127 en decimal) se transmite.
Cuando los botones [ON] se desactivan, "00" (0 en deci-
mal) se transmite.
• FAD
Esta variable se puede seleccionar sólo en las casillas de
parámetro DATA de la sección FADER. Cuando utiliza
los deslizadores, se transmiten los valores en cambio
constante en el intervalo de 00 a 7F (0–127 en decimal) se
transmiten.
