Ecualizar Canales de entrada

Los canales de entrada del 01V96i disponen de un EQ para-
métrico de 4 bandas (LOW, LOW-MID, HIGH-MID,
HIGH). Las bandas LOW-MID y HIGH-MID son un tipo de
pico de EQ. Las bandas LOW y HIGH se pueden ajustar a
shelving, peaking, o HPF y LPF respectivamente.
1.
Pulse el botón [SEL] para el canal al que desee
ajustar el EQ.
2.
Pulse el botón DISPLAY ACCEESS [EQ], y a
continuación el botón [F1] para visualizar la

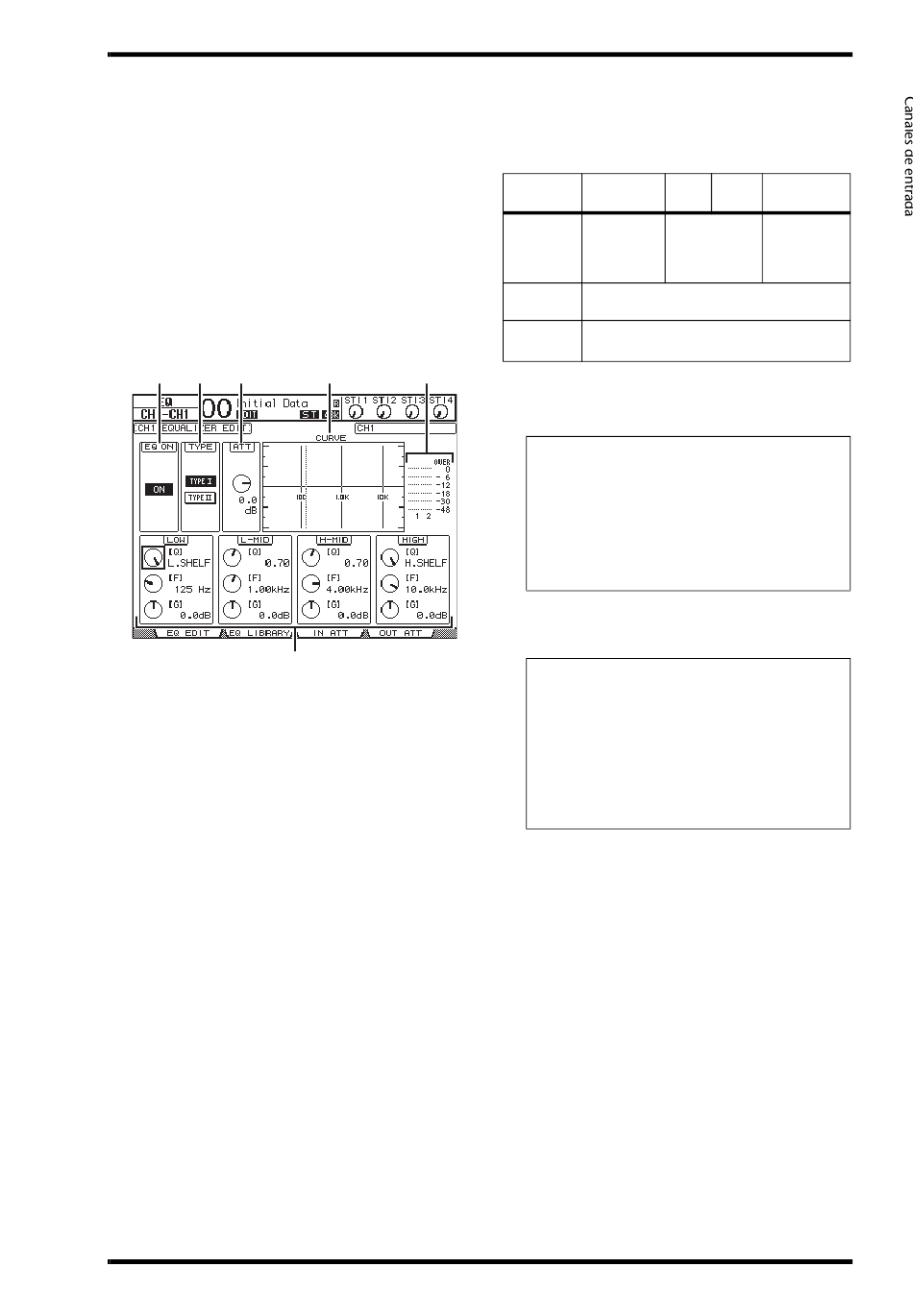

página EQ | EQ Edit.
1 2 3
Los parámetros de esta página se describen más adelante:
1
EQ ON
El botón ON/OFF activa y desactiva el EQ del canal de
entrada actualmente seleccionado. Puede pulsar el botón
[ENTER] para activar o desactivar el EQ mientras el cur-
sor se encuentre en un parámetro que no sea TYPE.
2
TYPE
Selecciona el tipo de EQ. TYPE I es el tipo EQ utilizado
legado de la serie 02R de consolas de mezcla digital de
Yamaha. El algoritmo TYPE II minimiza las interferen-
cias entre bandas.
3
ATT
Determina el nivel de atenuación de señal pre-EQ en dB.
Es el mismo parámetro Attenuator que el que aparece en
la página EQ | ATT In.
4
CURVE
Esta área visualiza la curva del EQ actual.
5
Contadores
Indican los niveles del canal de la señal post-EQ del canal
de entrada seleccionado actualmente, y su equivalente
disponible.
Ajustar los canales de entrada desde la pantalla
4 5
6
6
Secciones LOW, L-MID, H-MID, HIGH
Estas secciones contienen los parámetros Q, Frequency
(F), y Gain (G) para las cuatro bandas. Los intervalos de
estos valores de parámetro son los siguientes:
LOW-
Parámetro LOW
MID
HPF, 10,0 a
0,10
Q
(41 interva- (41 intervalos)
los), L.SHELF
21,2 Hz a 20,0 kHz
Frequency
(120 intervalos por 1/12 octava)
–18,0 dB a +18,0 dB
Gain
(intervalos de 0,1 dB)
1. Los controles LOW y HIGH GAIN funcionan como con-
troles para activar/desactivar el filtro cuando Q se ajusta
a HPF o LPF respectivamente.
Consejo:
• El LOW-band EQ funciona como un filtro pasa bajos
cuando el parámetro Q en la sección LOW se ajusta a HPF.
Funciona como un EQ tipo shelving cuando el parámetro
Q se ajusta a L.SHELF.
• El HIGH-band EQ funciona como un filtro pasa altos
cuando el parámetro Q en la sección HIGH se ajusta a
LPF. Funciona como un EQ tipo shelving cuando el pará-
metro Q se ajusta a H.SHELF.
3.
Desplace el cursor en el parámetro deseado,
y gire el dial Parameter para cambiar el valor.
Consejo:
• Los ajustes EQ para los canales ST IN L & R se conectan
entre ellos.
• También puede pulsar los botones en la sección SELEC-
TED CHANNEL para seleccionar la banda deseada y uti-
lizar los controles giratorios para editar directamente los
parámetros Q, F, y G (consulte la página 25).
• Puede almacenar los ajustes EQ en la biblioteca EQ, que
dispone de programas predefinidos que se pueden utilizar
para varias aplicaciones (consulte la página 147).
21
HIGH-
HIGH
MID
LPF, 10,0 a
10,0 a 0,10 0,10
(41 interva-
los), H.SHELF
1
