Sortir Du Menu - BFT SIRIO C BA 230 INV Instrucciones De Instalación

x 2
ALT
adj start
dj
effacer 64
langue
autoset
stat OK
vers
- +
OK
n. an
- +
n. teleco OK
- +
Liste des 30 dernières erreurs
err OK
0---
password
26 -
SIRIO CBA 230 INV

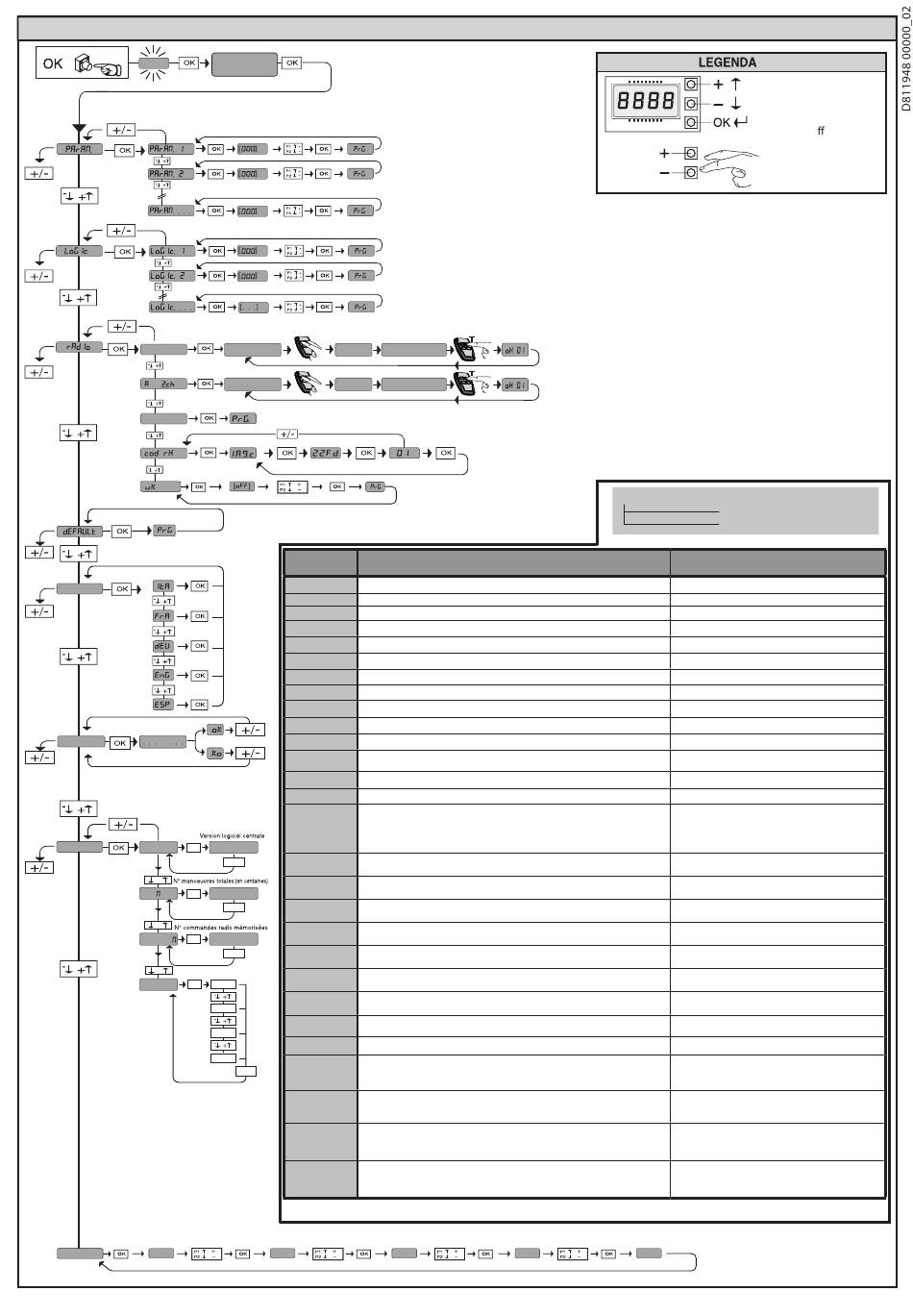

ACCES AUX MENUS Fig. 1
suivre le
manuel
touche cachee relacher
touche desiree
touche cachee relacher
touche desiree
Code de
diagnostic
Activation entrée Start externe START E
STRE
Activation entrée Start interne START I
STRI
Activation entrée OPEN
OPEN
Activation entrée CLOSE
CLS
Activation entrée piéton PED
PED
Activation entrée TIMER
TIME
Activation entrée STOP
STOP
Activation entrée photocellule PHOT
PHOT
Activation entrée photocellule en ouverture PHOT OP
PHOP
Activation entrée photocellule en fermeture PHOT CL
PHCL
Activation entrée linteau BAR
BAR
Activation entrée linteau BAR sur moteur slave (connexion
BAR 2
vantaux opposés)
Activation entrée fin de course fermeture du moteur SWC
SWC
Activation entrée fin de course ouverture du moteur SWO
SWO
La carte attend d'accomplir une manœuvre complète
d'ouverture-fermeture sans être interrompue par des arrêts
SET
intermédiaires pour obtenir le couple nécessaire au mouvement.
ATTENTION! La détection de l'obstacle n'est pas active
bft . . .
+/-
Essai photocellules échoué
ER01
Essai linteau échoué
ER02
0000
+/-
Essai photocellules ouverture échoué
ER03
Essai photocellules fermeture échoué
ER04
00
Essai linteau sur moteur slave échoué (connexion vantaux
+/-
ER05
opposés)
Essai linteau 8k2 échoué
ER06
01.33
ER1x * *
Erreur essai matériel carte
02.01
ER2x *
Erreur encodeur
........
ER3x * *
Inversion pour obstacle - Amperostop
30.15
ER5x * *
+/-
Erreur communication avec dispositifs à distance
ER7x * *
Erreur interne de contrôle supervision système.
Alarme inverter
ErF3/F4/F5
erreur fin de course
ErF1/F2
*X= 0, 1, .., 9, A, B, C, D, E, F
10--
Voir MENU PARAMÈTRES
Voir MENU LOGIQUES
Voir MENU RADIO
Description
150- 1520
Monter
Descendre
Con firmation /
Allumage a icheur

Sortir du menu

35. 4 0
Seuil obstacle
Force instantanée du moteur
Remarque
Vérifier connexion photocellules et/ou
configurations logiques
Vér ifier connexion linteaux et/ou
configurations logiques
vérifier connexion photocellules et/ou
configuration paramètres/logiques
vérifier connexion photocellules et/ou
configuration paramètres/logiques
Vé r i f i e z co n n e x i o n l i n te a u e t / o u
configurations paramètres/logiques
Vé r i f i e r c o n n e x i o n l i n t e a u e t / o u
configurations paramètres/logiques
-Vérifier les connexions sur le moteur
- Problèmes matériels sur la carte (s'adresser au SAV)
le moteur est mû à la main et/ou vérifier
l'encodeur et ses câblages
Vérifier éventuels obstacles le long du parcours
Vérifier la connexion sur les dispositifs
accessoires et/ou les cartes d'expansion
connectés via série
Essayer d'éteindre et rallumer la carte. Si le
problème persiste contacter le service après-vente.
Vérifiez les connexions sur l'inverter
Vérifiez les éventuels messages d'erreur sur
l'afficheur de l'inverter
vérifiez les connexions des fins de course
prg
