4.5 Sustitución de la placa de distribución

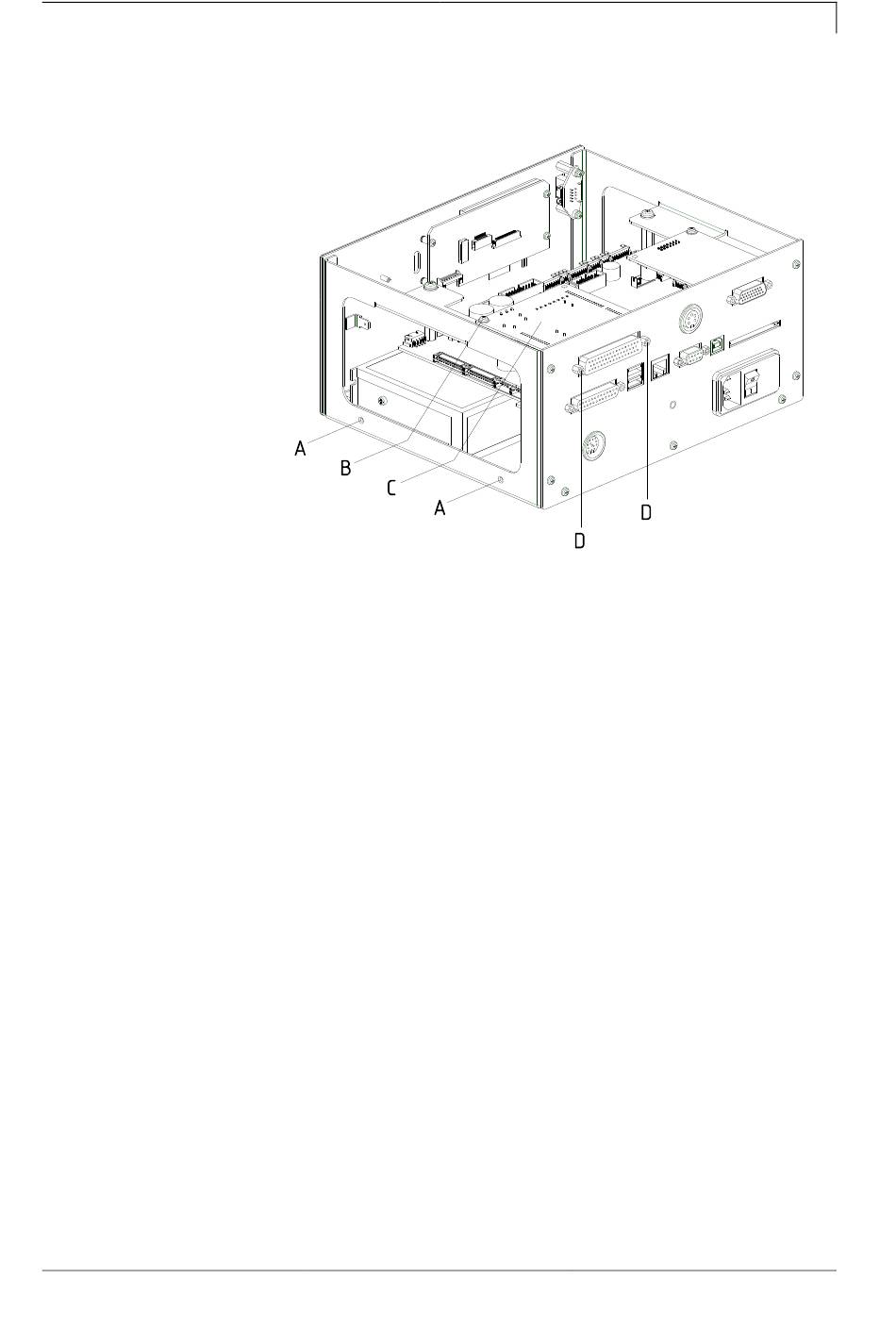

Figura 9
1. Desenchufe el módulo de la red eléctrica.
2. Saque los tornillos (A) y retire la cubierta de la unidad de control.
3. Desatornille los tornillos (D) en el enchufe SUB-D.
4. Saque el tornillo (B).
5. Quite la placa de distribución ( C ) y retire las conexiones.
1. Enchufe todas las conexiones en la placa de distribución y
coloque en su sitio dicha placa.
2. Coloque los tornillos (D) y el tornillo (B).
3. Ponga de nuevo la cubierta de la unidad de control con los
tornillos (A).
4. Conecte de nuevo el cable de alimentación.
