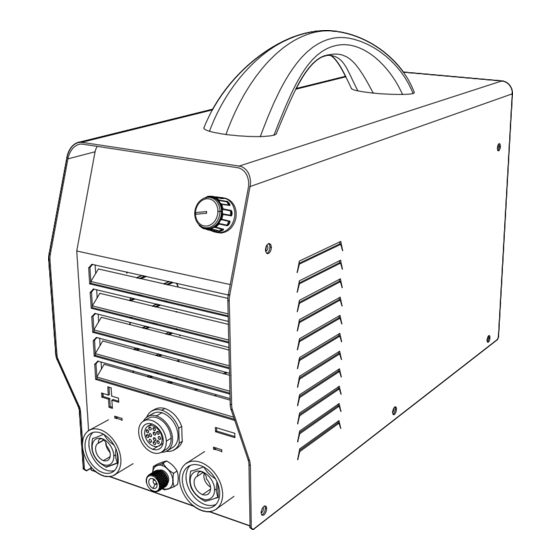

Elite TIG AC/DC 225 Manual De Usuario

Soldador multiprocesos tipo inversor
Ocultar thumbs
Tabla de contenido
Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Capítulos

Tabla de contenido
loading

Manuales relacionados para Elite TIG AC/DC 225

Resumen de contenidos para Elite TIG AC/DC 225

  • Página 2 MANUAL DE USUARIO SOLDADOR MULTIPROCESOS TIPO INVERSOR EliteTIG AC/DC 225 SI8225AL R01 MANUAL DE INSTRUCCIONES INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO, LEA ESTE MANUAL ANTES DE PONER EN MARCHA EL EQUIPO INSTRUCTION MANUAL INSTRUCTIONS FOR THE USE AND MAINTENANCE, READ THIS MANUAL BEFORE STARTING THE EQUIPMENT www.ELITETOOLS.co Keep Working...

  • Página 3: Tabla De Contenido

    TABLA DE CONTENIDO 1. SEGURIDAD Riesgo de choque eléctrico o electrocución.................. 1 Riesgo generado por las chipas de la soldadura................3 Riesgo generado por los humos de la soldadura................4 Riesgo generado por el arco eléctrico................... 4 Riesgo inducido por campos electromagnéticos................5 ADVERTENCIA..........................
  • Página 4 Operación TIG DC...........................25 Tabla soldadura TIG DC........................25 Preparar la punta del tungsteno......................26 Técnicas del soldado en TIG......................26 TIG DC Pulsado..........................27 TABLA 1 DE PARAMETROS PARA TIG DC PULSADO..............28 TABLA 2 DE PARAMETROS PARA TIG DC PULSADO..............28 PROCESO TIG AC.........................29 TABLA SOLDADURA TIG AC......................29 TIG AC PULSADO...........................30 TABLA DE PARAMETROS PARA TIG AC PULSADO..............30 Protecciones............................31...

  • Página 5: Importante

    IMPORTANTE Cualquier modificación del equipo, en sus partes internas o externas, tales como carcasa, transformador, panel frontal, tarjetas electrónicas, cableado interno, ANULA de forma automática la garantía. Cortar el cable de alimentación (sin abrir el equipo), NO ANULA LA GARANTÍA. El uso de extensiones en la entrada del equipo, aunque es posible, no es recomendable (excepto equipos AUTOVOLT).

  • Página 6: Seguridad

    1. SEGURIDAD Todo el manual de instrucciones debe leerse. Ignorar estas instrucciones puede generar riesgo de choque eléctrico, incendio y/o heridas severas. También se recomienda la lectura de los reglamentos para la prevención de accidentes de la asociación de trabajadores de la industria metalmecánica (BGV D1, BGI 855 etc.).
  • Página 7 Asegúrese de que el tablero de alimentación tenga el interruptor termomagnético de 60 Amperes y la conexión a tierra conectada correctamente. • Asegúrese de que el cable de alimentación este correctamente conectado a la toma eléctrica. Si el caso es que instale una clavija asegúrese de respetar la simbología y no debe modi carse de ninguna forma, utilizar clavijas de acuerdo con norma para reducir el riesgo de choque eléctrico.

  • Página 8: Riesgo Generado Por Las Chipas De La Soldadura

    • El tipo de corriente directa (DC) es de bajo voltaje utilizada por el equipo inversor hace apropiado para el uso del equipo en espacios confinados o húmedos. Sin embargo, se debe evitar humedad o sudoración excesiva en las prendas de vestir Asegure que tiene una superficie aislada en la que se pueda ubicar o usar como soporte.

  • Página 9: Riesgo Generado Por Los Humos De La Soldadura

    Riesgo generado por los humos de la soldadura: Respirar los humos, gases y partículas generados por la soldadura puede provocar serios problemas para su salud, a corto y a largo plazo. • Mantenga la cabeza alejada de los humos. • Asegure ventilación adecuada, utilice un sistema de extracción de aire apropiado. •...

  • Página 10: Riesgo Inducido Por Campos Electromagnéticos

    • Las ventanas deben estar protegidas contra la radiación cubriéndolas por lo menos hasta la altura de la cabeza. • Utilice guantes para soldar que ofrezcan protección a los brazos cuando el operario se encuentra soldando. • Utilice botas que protejan el pie de las chispas que produce el proceso. •...
  • Página 11 La circulación de corriente en el proceso de soldadura genera campos electromagnéticos que pueden afectar dispositivos como marcapasos u otros implantes médicos. • Trabajadores Con implantes médicos no deben usar el producto. • Nunca enrolle los cables de soldadura alrededor del cuerpo. •...
  • Página 12 • El proceso de soldadura puede afectar dispositivos médicos como los marcapasos. Si es un usuario de estos dispositivos manténgase alejado y consulte con su médico. • Nunca use la máquina para otras actividades u operaciones que no sean de soldadura. •...

  • Página 13: Descripcion Del Producto

    El ciclo de trabajo es el porcentaje de tiempo en que la máquina de soldadura puede entregar corriente para soldar continuamente, en un periodo de 10 minutos. En la Elite TIG ACDC 225 este valor es del 40% cuando la corriente de salida está fijada en el máximo de 220A y la temperatura ambiente es de 40°C.

  • Página 14: Datos Técnicos

    *¡Advertencia!: No exceda los ciclos de trabajo establecidos en la placa de datos incluida en la soldadora y en este instructivo. Datos técnicos Voltaje en Rango de Ciclo de trabajo 220V +/- 10% – 1ph 50/60 Hz 75V (15) 5 – 220 A Voltaje de Entrada Frecuencia vacío...

  • Página 15: Ficha Técnica

    Ficha técnica eliteTIG AC/DC 225 REF. SI8225AL L- C719 FABRICACIÓN: XXXXX CUMPLE CON LA NXM-J-038-1-ANCE-2016 220V 5A/20.2V - 220A/28.8V 100% 220A 170A =85V 26.8V 28.8V 220V 5A/20.2V - 220A/28.8V 100% 220A 170A =85V 28.8V 26.8V = 47A = 30A = 220V 1max 1eff = 47A...

  • Página 16: Explicación De Los Símbolos

    Explicación de los símbolos Tensión nominal a circuito abierto ( Voltaje en vacío) Tensión nominal de alimentación (Voltaje de conexión eléctrica entrada) 1max Corriente nominal máxima de alimentación (entrada) Corriente alimentación efec va máxima (entrada) Corriente de salida (salida) Alimentación eléctrica monofásica, frecuencia 50/60Hz Salida polaridad posi va (portaelectrodo) Salida polaridad nega va (pinza de trabajo( erra)

  • Página 17: Ensamble Y Uso Inicial

    4. Ensamble y uso inicial Nota: necesario utilizar portaelectrodo cumpla norma NMX-J-038/11-ANCE. Utilice una careta de acuerdo con normativa y que tenga lentes protectores de acuerdo con normativa, el nivel de protección (sombra) debe ser como mínimo 9-10. Debe tenerse un martillo para la escoria y cepillo de alambre. Antes de ensamblar asegúrese que el interruptor de alimentación se encuentra apagado (off) y que el socket de alimentación del equipo se encuentre desconectado.
  • Página 18 ¡Advertencia! Si el equipo se coloca a más de 10° con respecto a la horizontal el equipo puede girar sobre su eje causando daños. 1.- Panel de selección de TIG AC o TIG DC. 2.- Panel de selección de proceso MMA, TIG arranque HF, TIG arranque LIFT ARC. 3.- Panel de selección 2 tiempos o 4 tiempos.

  • Página 19: Explicación De Los Símbolos (Display)

    Explicación de los símbolos (Display) Para la explicación de los símbolos mostrados en el display de la máquina referirse a la siguiente tabla: Símbolo Descripción ¡Precaución!: Leer manual del usuario. Indicador de protección de temperatura. Indicador de encendido de la máquina.
  • Página 20 Tiempos de pre-gas y post-gas. Corriente inicial y final de arco TIG. Tiempo de subida y tiempo de bajada de curva TIG. Nivel de DC superior o corriente pico del TIG pulsado. Nivel de DC inferior o corriente base del TIG pulsado. Relación del TIG pulsado.

  • Página 21: Instrucciones Para Ajuste Y Parametrización Del Equipo

    Instrucciones para ajuste y parametrización del equipo. Para MMA y TIG: Use el pulsador en el panel de selección de proceso para cambiar entre proceso MMA (soldadura con electrodo revestido) y TIG con arranque HF o con arranque Lift Arc 1.

  • Página 22: En Proceso De Soldadura Tig (Hf O Lift Arc)

    El Hot Start es una tecnología que facilita el arranque del electrodo. Aumenta momentáneamente la corriente en una proporción ajustable. El Arc Force facilita el proceso de soldadura corrigiendo los movimientos errados de la mano subiendo o bajando automáticamente el voltaje de arco, la intensidad del arc force se puede ajustar.
  • Página 23 Use el pulsador del panel para seleccionar la forma de onda de soldadura TIG AC (NO DISPONIBLE EN TIG DC). Onda AC cuadrada Onda AC sinusoidal Onda AC triangular Onda AC trapezoidal Cada forma de onda ofrece ciertas características y ventajas en la aplicación de soldadura TIG AC (por ejemplo, la onda triangular es comúnmente recomendada para uso en espesores delgados de aluminio).
  • Página 24 Corriente final: Es la corriente con la que finalizará el arco de soldadura. Cuando se deje de presionar el gatillo en 2T, o se presione nuevamente el gatillo en 4T, la corriente irá disminuyendo paulatinamente desde la corriente de trabajo hasta llegar a la corriente final e interrumpirse, dentro del periodo configurado en la rampa de bajada o tiempo de bajada .
  • Página 25 Los parámetros para el TIG (AC y DC) pulsado son: Corriente pico de TIG pulsado: Es el nivel máximo de corriente al que sube el pulsado. Relación del TIG pulsado: Es el porcentaje del total de la onda del pulsado en el que la máquina entrega la corriente pico. Corriente base de TIG pulsado: Es el nivel mínimo de corriente al que baja el pulsado.

  • Página 26: Preparación Para Aplicar Soldadura Con Electrodo Revestido

    Preparación para aplicar soldadura con electrodo revestido Conecte la pinza de trabajo (tierra) a la pieza a soldar. Asegure que hay buena conexión eléctrica en el equipo. Retire cualquier oxido, pintura o cualquier contaminación usando un cepillo de alambre o pulidora (amoladora, esmeriladora angular) antes de conectarla. Si utiliza una mesa metálica para soldar debe revisar regularmente la conexión de la pinza de trabajo (tierra) si hay señales de contaminación o corrosión.

  • Página 27: Instalación Del Gas

    7. Instalación del proceso TIG 1. Encienda el equipo 2. Seleccione la corriente de acuerdo con el diámetro de aporte a fundir. 3. Conexión de los cables: la antorcha TIG debe conectarse en el conector con polaridad negativa y la pinza de trabajo con polaridad positiva. 4.

  • Página 28: Ignición Tig Lift Arc

    Ignición TIG LIFT ARC 1. COLOQUE LA ANTORCHA 2. RASPE LIGERAMENTE 3. SEPÁRELO DE 2 A 4 MM EN POSICIÓN EL TUGNSTENO CONTRA PARA INICIAR EL ARCO LA PIEZA A SOLDAR 1- Conector rápido negativo (para antorcha). 2- Conector rápido positivo (para pinza de trabajo (masa)). 3- Conector para gatillo de antorcha.

  • Página 29: Operación Tig Dc

    Operación TIG DC Selección de parámetros: escoja el proceso TIG DC, inicio por LIFT ARC o alta frecuencia HF, 2T/4T, ajuste el tiempo del pre gas, corriente del arco al iniciar, rampa de subida, corriente a máxima potencia, rampa de bajada, corriente del arco al finalizar, post gas. 1.

  • Página 30: Técnicas Del Soldado En Tig

    Para preparar la punta del tungsteno tener en cuenta: Gas protector Arco Aporte Metal fundido Porta Tungsteno Tungsteno Pieza de trabajo Técnicas del soldado en TIG A continuación, se muestran los ángulos sugeridos para la varilla de aporte y el tungsteno para soldar un cordón en una placa.

  • Página 31: Tig Dc Pulsado

    TIG DC Pulsado p - Corriente pico b - Corriente base tp - Duración corriente pico T - Duración corriente base Proceso: Escoja el modo TIG DC pulsado. Escoja Función de arco pulsado. Seleccione el tipo de ignición de arco en TIG Lift Arc, Alta frecuencia (HF). Selección accionamiento de la antorcha 2T/4T.
  • Página 32 TABLA 1 DE PARAMETROS PARA TIG DC PULSADO Gas: Argón (10litros/min). Electrodo: Throriated Tugsteno Electrodo: 3.2mm Aporte: 1.2mm Longitud de Arco: 2mm TABLA 2 DE PARAMETROS PARA TIG DC PULSADO Gas: Argón (10litros/min). Electrodo: Throriated Tugsten Electrodo: 2.4mm Aporte: 1.2mm Longitud de Arco: 2-3mm www.ELITETOOLS.co Keep Working...

  • Página 33: Proceso Tig Ac

    PROCESO TIG AC 1. Escoja el modo TIG AC 2. Seleccione el tipo de ignición de arco en TIG Lift Arc, Alta frecuencia (HF) 3. Selección accionamiento de la antorcha 2T/4T. 4. Ajuste tiempo de pre gas. 5. Ajuste la corriente de inicio. 6.

  • Página 34: Tig Ac Pulsado

    TIG AC PULSADO 1. Escoja el modo TIG/AC. 2. Seleccionar función arco pulsado. 3. Seleccione el tipo de ignición de arco en TIG Lift Arc, Alta frecuencia (HF) 4. Selección accionamiento de la antorcha 2T/4T. 5. Ajuste tiempo de pre gas. 6.

  • Página 35: Protecciones

    Protecciones Electrodo pegado (ANTI STICK) Si el electrodo no prende, o el arco se apaga mientras se está soldando el electrodo se puede pegar en la pieza a soldar. Esta situación es detectada por la tarjeta electrónica del equipo y la corriente de soldado se reduce automáticamente. Esto le permite liberar el electrodo atascado de la superficie a soldar moviéndolo hacia adelante y hacia otras.

  • Página 36: Servicio Y Mantenimiento

    8. Servicio y Mantenimiento Mantenimiento El equipo ha sido construido para largos periodos de uso con un mínimo de mantenimiento. La operación del equipo en el largo plazo con desempeño satisfactorio depende del correcto cuidado del equipo y de su limpieza periódica. Limpieza –...
  • Página 37 Si la causa del mal funcionamiento de la maquina no es ninguna de las enumeradas arriba envíe el equipo a un centro de servicios para revisión. Precaución: Nunca intente reparar la maquina ni la destape. No somos responsables por cualquier accidente que ocurra por mantenimiento inapropiado del equipo.
  • Página 38 9. Despiece www.ELITETOOLS.co Keep Working...
  • Página 39 9. Listado de partes Cantidad por Referencia de repuesto DESCRIPCIÓN máquina SI8225AL-001 Carcaza SI8225AL-002 IGBT I SI8225AL-003 Aislador para IGBT's y diodos Disipador I SI8225AL-005 Sensor de temperatura SI8225AL-006 Puente de diodos rectificador SI8225AL-007 Tarjeta inversora de entrada de potencia SI8225AL-008 Disipador SI8225AL-009...

  • Página 40: Póliza De Garantía

    PÓLIZA DE GARANTÍA IMPORTANTE: Cualquier modificación del equipo, en sus partes metálicas, tales como carcasa, transformador, panel frontal, ANULA de forma automática la garantía. a) Los accesorios pueden ser adquiridos en el centro de atención a clientes ubicado en Carretera Federal Puebla Tehuacán No. Km 8.5, Col. Casa Blanca, CP. 72995, Amozoc, Puebla, tel.: 22229144294.
