CONEXIONES ELÉCTRICAS
Paso 2. Conexiones eléctricas del motor al receptor: (Fig. 14) Conecte el cable negro
del ventilador al cable negro marcado como "TO MOTOR L" (AL MOTOR L) del
receptor. Conecte el cable blanco del ventilador al cable blanco marcado como "TO
MOTOR N" (AL MOTOR N) del receptor. Conecte el cable azul del ventilador al cable
azul marcado como "FOR LIGHT" (PARA ILUMINACIÓN) del receptor. Asegure las
conexiones de cables con las tuercas plásticas para cable proporcionadas.
Paso 3. (Fig. 14) Conexiones eléctricas del receptor a los cables de alimentación del
hogar: Conecte el cable negro (caliente) del cielorraso al cable negro marcado como
"AC in L" (CA en L) del receptor. Conecte el cable blanco (neutro) del cielorraso con el
cable blanco marcado como "AC in N" (CA en N) del receptor. Asegure las conexiones
de cables con las tuercas plásticas para cable proporcionadas.
Paso 4. (Fig. 14). Si su caja de distribución tiene un cable de puesta a tierra (verde o
cobre sin recubrimiento), conéctelo a los cables de puesta a tierra del ventilador; en
caso contrario, conecte el cable de puesta a tierra del soporte colgante al soporte de
montaje. Asegure la conexión eléctrica con una tuerca de plástica para cable
proporcionada. Después de haber conectado los cables, sepárelos de manera que el
cable verde y el cable blanco queden de un costado de la caja de distribución y el
cable azul y el cable negro queden del otro costado. Empuje con cuidado las
conexiones de cables hacia arriba dentro de la caja de distribución.
NOTA: El ventilador debe instalarse a una distancia mínima de 30 pies del transmisor
de pared para lograr una transmisión óptima de la señal entre el transmisor y la
unidad receptora del ventilador.
12 | KICHLER.COM
(CONTINUACIÓN)
Caja de
distribución
Negro (caliente)
Negro ("CA EN L")
Receptor
Negro ("al motor L")
Blanco ("al motor N")
Blanco (neutro)
Negro (motor)

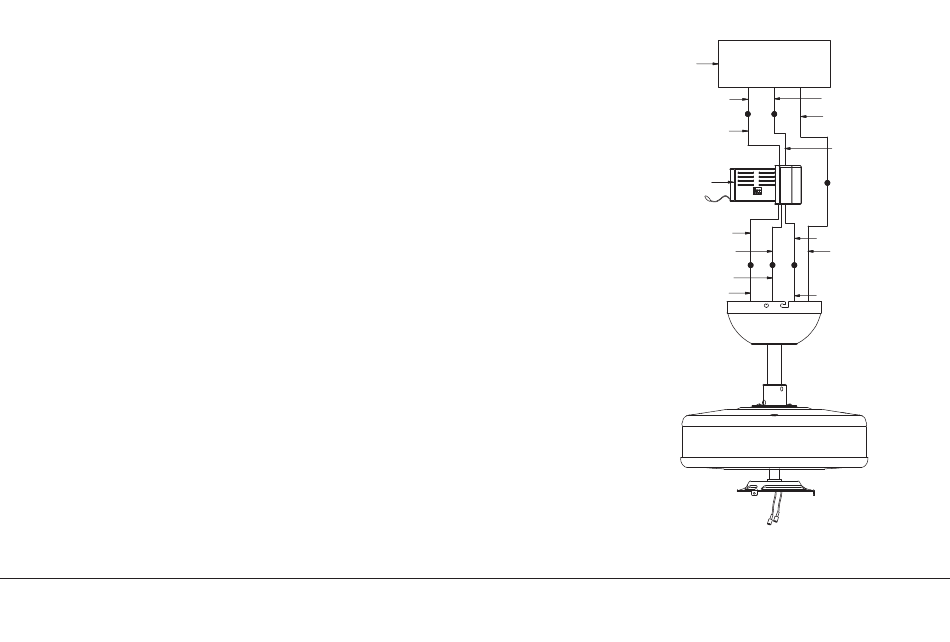

Fig. 14
