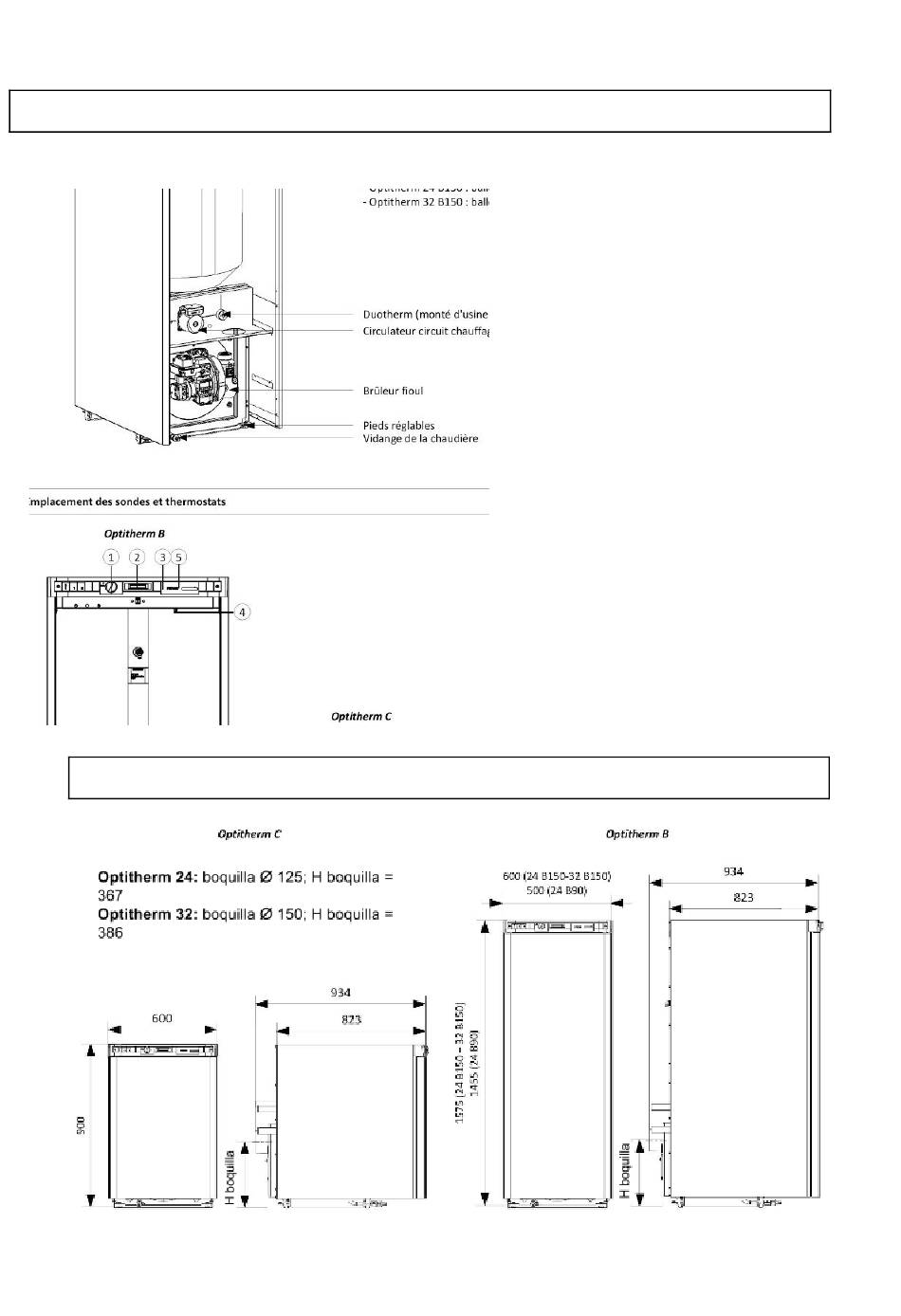

Posicionamiento de sondas y termostatos
Dimensiones
1­ Termostato de temperatura​ (0­90ºC):
El bulbo debe ser insertado de 240 a 260 mm por la
parte frontal en la vaina ​ A .
2­ Termostato de temperatura de la caldera: ​ E l
bulbo debe ser insertado en la vaina ​ A .
3­ Termostato agua caliente sanitaria ​ ( Únicamente
modelos Optitherm B):
De fábrica a ​ 6 0ºC ​ y el bulbo debe ser insertado unos
400 mm en la vaina situada en la parte superior
central del depósito ACS.
4­ Termostato de seguridad de la caldera con
rearme manual: ​ ( 110ºC):
El bulbo debe ser insertado en la vaina ​ B .
5­ Termostato de vigilancia de la caldera:
De fábrica a ​ 8 5ºC ​ e l bulbo debe ser posicionado con
el termostato de seguridad de la caldera (nº4) en la
vaina ​ B .
Sonda de ida RTE3 ​ ( Entregada de fábrica para los
modelos con Regulación. Opcional para el resto de
modelos): La sonda debe ser posicionada en la parte
trasera de la caldera sobre el tubo de ida del circuito
de calefacción nº1 (valores ohmnicos de la sonda de
ida en la pág 14).
