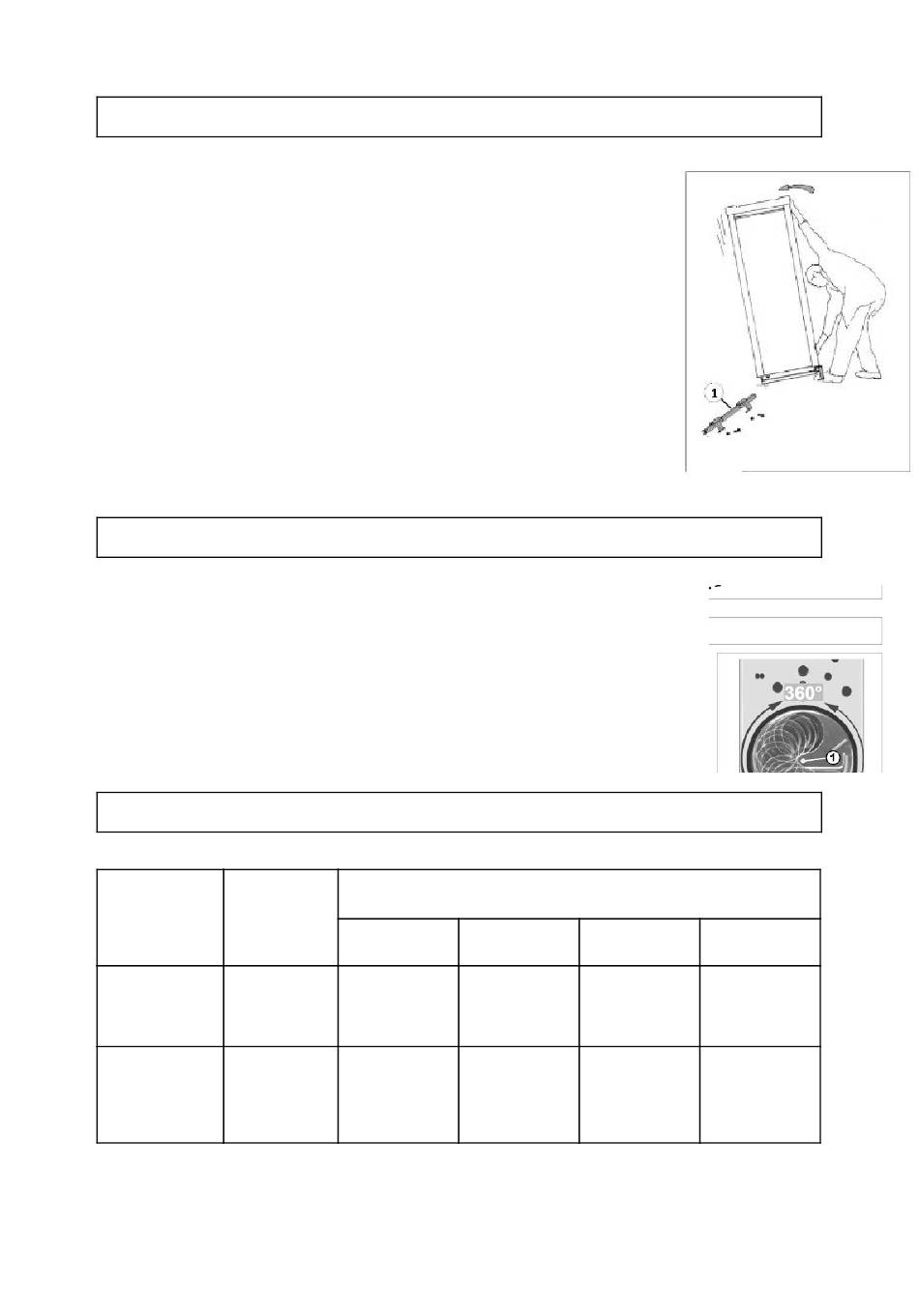

Desmontaje del palet de entrega.
Desmontaje del palet de manutención:
Cortar el contorno del film plástico en la base de la caldera
Retirar las dos traviesas de delante y detrás
Retirar los dos tornillos de fijación del medio palet izquierdo con ayuda de una llave del
13.
Inclinar ligeramente el palet hacia la derecha para retirar el medio palet izquierdo (1 en la
imagen)
Dejar reposar la caldera
Repetir la operación por el lado opuesto inclinando ligeramente la caldera hacia la
izquierda.
Posicionar la caldera en el lugar preciso de instalación.
El film plástico termotratable protege la caldera durante las fases de unión de salidas de humo,
uniones hidráulicas y uniones de gasoil. Esta protección será retirada en cuanto se hagan las
conexiones eléctricas.
Dejar un espacio suficiente en la parte detrás de la caldera para poder acceder y desmontar la
salida de humos en caso de que sea necesario.
Conexión salida de humos
Las calderas Optitherm vienen equipadas con una salida de humos (de
⌀
de
1 50 mm en la Optitherm 32) desmontable y que ofrece una rotación posible de 360º. Para poder
girar la salida de humos debemos:
Desenroscar e l tornillo central (ver 1 en imagen)
Aplicar un movimiento rotativo sobre la salida de humos para obtener la posición deseada.
Volver a enroscar el tornillo central (ver 1 en imagen)
Nota: Teniendo en cuenta el alto rendimiento de las calderas Optitherm, es indispensable de
conducir el tubo de humos respetando la normativa en vigor
Dimensiones del vaso de expansión (cerrado y con membrana)
Diferencia de
Tipo de vaso
altura entre el
con una presión
vaso de expansión
máxima de 3
y el punto más alto
bar.
de la instalación.
De 1 a 5 metros.
Presión del vaso
en la entrega es
de 0,8 bar.
De 5 a 10 metros.
Presión del vaso
en la entrega es
de 0,8 bar.
Situarlo en 1 bar.
Capacidad máxima de la instalación en litros (caldera, conductos y emitidores de
50ºC
550
10*
640
12
940
18
10*
427
12
512
18
769
⌀
1 25mm en la Optitherm 24 y
calor) para las temperaturas siguientes.
60ºC
70ºC
390
290
450
335
658
491
299
223
359
267
538
402
80ºC
227
262
384
175
209
314
9
