SEND para confirmar la nueva programación y comprobar mediante la señal
acústica la recepción de la orden.
APAGADO TEMPORIZADO. Para el apagado temporizado, el aparato debe
estar encendido o, de cualquier forma, debe estar programado el control de
encendido temporizado. Al presionar la tecla STOP, el selector correspondiente
del visualizador empezará a parpadear: regular con las teclas HR y MIN el hora-
rio exacto para el apagado del climatizador. Asimismo, existe la posibilidad de
temporizar el encendido del aparato presionando la tecla START y regulando la
hora deseada con las teclas HR y MIN. Presionar la tecla SEND para confirmar
la nueva programación y comprobar mediante la señal acústica la recepción de
la orden.
¡ATENCIÓN!: Cuando caduca el horario, tanto el encendido como el apaga-
do son borrados de la memoria. Tanto uno como otro serán programados
cada vez que lo necesite el usuario.
REGULACIÓN DEL FLUJO DE AIRE. Con la tecla SW se activan las aletas y el
flujo de aire es dirigido alternativamente de arriba hacia abajo (y viceversa), para
lograr una difusión uniforme del aire en el espacio.
Importante: en modo refrigeración, se aconseja orientarlas en sentido horizontal,
mientras que en modo calefacción, se aconseja orientarlas hacia abajo, ya que
el aire caliente tiende a subir.

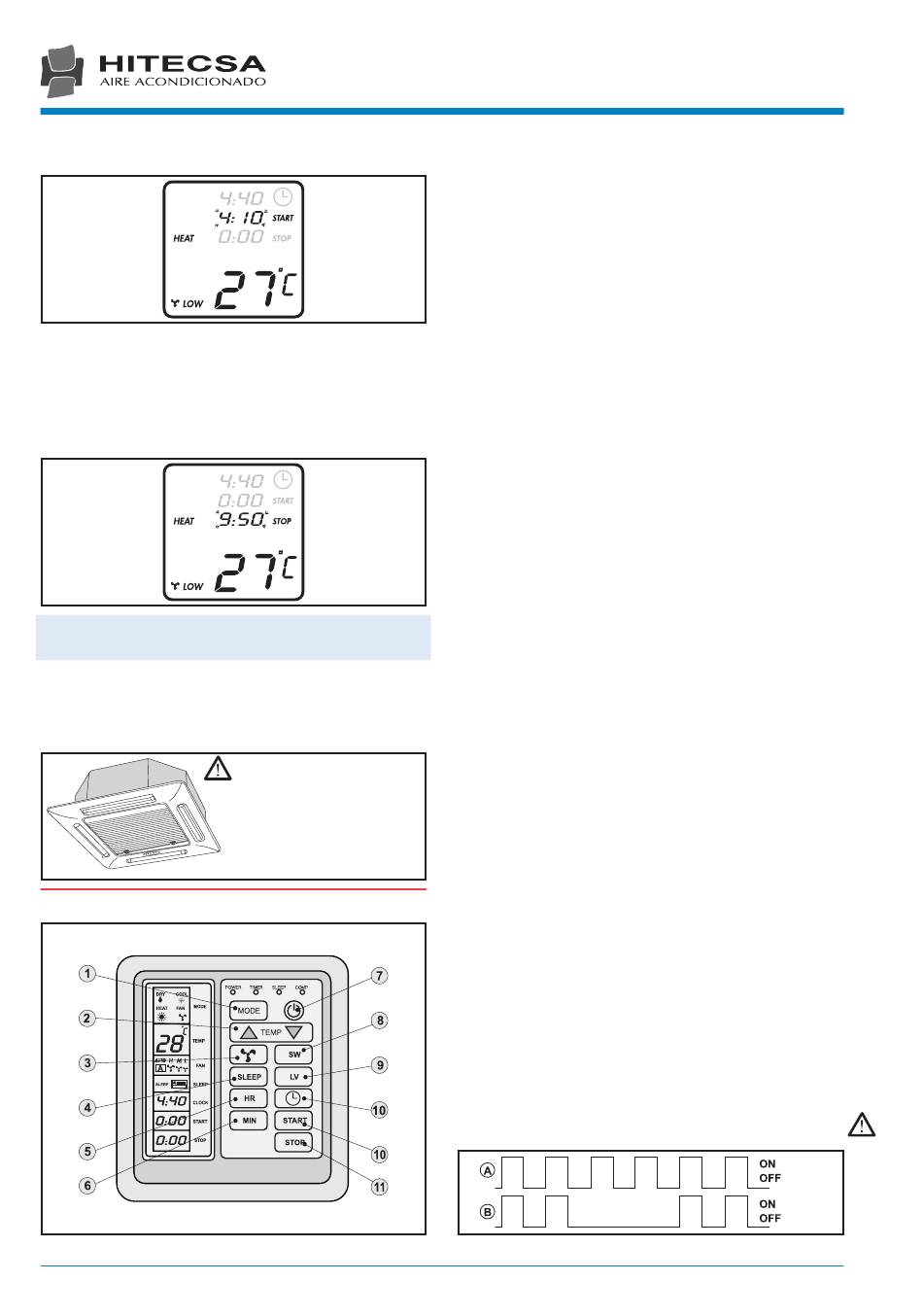

EL REGULADOR DE PARED

16
Fig. 40
Fig. 41
¡ATENCIÓN!: ¡NO COLOCAR LAS
ALETAS MANUALMENTE, PUES EL
DELICADO MECANISMO QUE LAS
ACCIONA PODRÍA ESTROPEARSE!
Fig. 42
Fig. 43
1. Selecciona el modo de funcionamiento siguiendo la siguiente secuencia:
FAN (ventilación), COOL (refrigeración), DRY (deshumidificador), HEAT (cale-
facción), AUTO (funcionamiento automático)
2. Programa la temperatura entre 18 ºC y 30 ºC. La temperatura aumenta o dis-
minuye presionando respectivamente ▲ y ▼.
3. FAN (ventilación) selecciona la velocidad del ventilador siguiendo la secuen-
cia: AUTO (automática), H (alta), M (media), L (baja).
4. Activa la función "SLEEP". Esta función adapta automáticamente la tempe-
ratura con el objetivo hacer más confortable el ambiente durante el periodo
nocturno, favoreciendo el ahorro de energía.
5. Incrementa las horas en el visualizador.
6. Incrementa los minutos en el visualizador.
7. Enciende y apaga el aparato.
8. Activa o desactiva el movimiento de las aletas del envío de aire (opcional).
9. Orienta las aletas para dirigir el flujo de aire en la dirección óptima (opcional)
10. Selecciona la hora exacta en el visualizador del mando.
11. Programa el apagado temporizado.
12. Programa el encendido temporizado.
FUNCIONAMIENTO DEL REGULADOR
- Autodiagnóstico
El sistema está provisto de un circuito de autodiagnóstico para supervisar las
funciones del microprocesador. Si se verifica un malfuncionamiento, este circui-
to reestablece automáticamente el microprocesador
- Memoria del sistema
El sistema mantiene en la memoria los parámetros programados (como el esta-
do de funcionamiento, la velocidad del rotor, etc.). Tras un corte del flujo eléctri-
co, la unidad cassette reanudará automáticamente las programaciones anterio-
res al corte (exceptuando las funciones SLEEP y TIMER, que se eliminan).
Cualquier modificación de los parámetros queda guardada en la memoria tras 5
segundos.
- Situación de funcionamiento normal
El piloto luminoso POWER está encendido si la unidad ha sido encendida con el
mando.
El piloto luminoso TIMER está encendido si han sido introducidas las funciones
AUTO START y AUTOSTOP.
El piloto luminoso SLEEP muestra la temperatura de compensación durante la
función SLEEP.
- Situaciones de alarma
1) Los pilotos luminosos POWER, SLEEP y TIMER parpadean de forma
continua: el sistema ha entrado en un estado de protección y las salidas han
dejado de recibir alimentación eléctrica.
Este tipo de alarma tiene su origen en dos circunstancias:
a) Boya de la bandeja de recogida de condensación.
Remedio: controlar el circuito de descarga de la condensación: bomba,
boya, tubo de descarga.
b) Temperatura del agua del intercambiador superior a 80 ºC.
Remedio: controlar la temperatura del agua del intercambiador.
2) El piloto luminoso POWER parpadea de forma continua. Este tipo de
alarma tiene su origen en dos circunstancias:
a) Pasados 3 minutos desde el inicio del ciclo COOL o DRY, la temperatura del
intercambiador no se ha situado por debajo de los 25 ºC: el sistema entra en
estado de protección e interrumpe la alimentación a la salida de la válvula.
Remedio: controlar la temperatura del agua del intercambiador y que la vál-
vula funcione correctamente.
b) pasados 3 minutos desde el inicio del ciclo HEAT, la temperatura del inter-
cambiador no ha subido por encima de los 25 ºC: el sistema entra en esta-
do de protección e interrumpe la alimentación a la salida de la válvula.
Remedio: controlar la temperatura del agua del intercambiador y que la vál-
vula funcione correctamente.
3) El piloto luminoso TIMER parpadea de forma continua (fig. 44A):
El sensor de temperatura ambiente y el de temperatura del agua no están
conectados o están averiados.
4) El piloto luminoso TIMER parpadea de forma discontinua (fig. 44B):
Es necesario limpiar los filtros.
Cuando la unidad cassette supera las 500 horas de servicio, aparece un aviso
para recordar que deben limpiarse los filtros.
IMPORTANTE: para salir del estado de alarma es necesario quitar tensión a
la unidad durante 10 segundos como mínimo.
FANCOIL CASSETTE
Fig. 44
