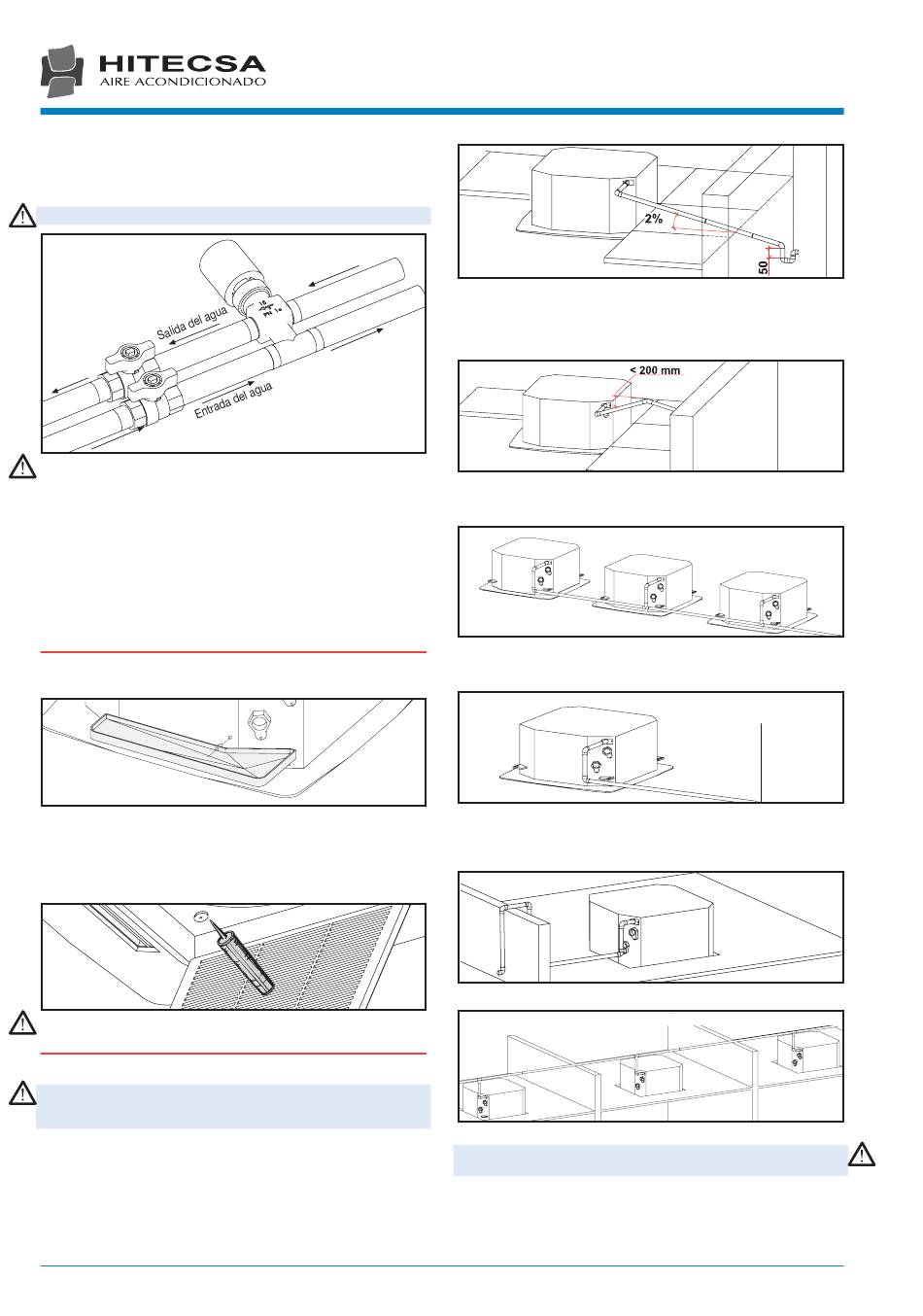

CONEXIÓN DE LAS TUBERÍAS
CONEXIÓN ESTÁNDAR CON LA INSTALACIÓN
DE CALEFACCIÓN O REFRIGERACIÓN
¡ATENCIÓN!: ES OBLIGATORIO INSTALAR LA VÁLVULA
Grifo
Grifo
¡ATENCIÓN!
- Utilizar siempre llaves de dimensiones adecuadas para fijar o aflojar las
tuberías del agua.
- Es importantísimo aislar adecuadamente los tubos, las válvulas y las cone-
xiones para evitar la formación de condensación que podría gotear en los
techos falsos provocando notables problemas.
Los empalmes hidráulicos están fijados de tal manera a la estructura de la uni-
dad que evitan roturas durante la unión de los tubos; de cualquier forma, acon-
sejamos mantener fija la conexión usando una llave. El empalme superior de la
batería está provisto de una valvulita de purga de aire, el inferior, en cambio, de
una valvulita de drenaje, maniobrables ambas con una llave de 10 mm o con un
destornillador. (Cabe explicar que la batería se puede drenar sólo parcialmente;
si se desea realizar un drenaje completo, aconsejamos soplar aire en la batería.)
MONTAJE DE LA CUBETA AUXILIAR
DE RECOGIDA DE CONDENSACIÓN
Fig. 16
a) Quitar el tapón de plástico de la máquina situado a la altura de la descarga de
condensación. NO empujarlo hacia el interior de la unidad cassette. Alinear
la tobera con el orificio (descarga de la condensación de la cubeta auxiliar).
b) Procurando que la cubeta de recogida de condensación esté en posición hori-
zontal, utilizar los tornillos apropiados de montaje (suministrados) para fijar la
cubeta a la unidad cassette.
Fig. 17
¡IMPORTANTE!: Si se extrae el tapón de la cubeta de recogida de conden-
sación INTERNA, no olvidarse de sellarlo con silicona al volverlo a colocar.
DESCARGA DE LA CONDENSACIÓN
¡ATENCIÓN!: LA DESCARGA DE LA CONDENSACIÓN DE LA UNIDAD ES
UN PUNTO FUNDAMENTAL PARA EL ÉXITO DE LA INSTALACIÓN. AISLAR
ADECUADA Y CORRECTAMENTE LOS TUBOS.
Para asegurar un correcto flujo de agua de condensación, el tubo de descarga
de condensación debe presentar una inclinación del 2% sin obstrucciones.
Prever asimismo un sifón con una profundidad mínima de 50 mm para evitar
malos olores.
10
Válvula de 3 vías
motorizada
Fig. 15
Fig. 18
Existe la posibilidad de descargar el agua a una altura máxima de 200 mm
por encima de la unidad. Para descargar el agua a una altura superior, instalar
una bomba de descarga de la condensación con cubeta de recogida y regulador
de nivel. Recomendamos modelos con boya de seguridad para detener el flujo
del agua cuando se verifiquen averías en la bomba.
Fig. 19
A continuación incluimos, de forma esquemática, algunos ejemplos sobre cómo
se realiza correctamente (fig. 20-21) y de forma incorrecta la conexión para des-
cargar la condensación. (fig. 22-23)
¡CORRECTO!
Fig. 20
Fig. 20: cuando se instalen varias unidades cercanas, con un único tubo de des-
carga de condensación, es necesario comprobar que el tubo tenga una cabida
suficiente y que esté colocado a un nivel ligeramente inferior al de la máquina.
¡CORRECTO!
Fig. 21
Fig. 21: el tubo de descarga de condensación debe fijarse con soportes inter-
medios con el objetivo de evitar que el mismo se deforme. El tubo de descarga
debe estar ligeramente inclinado hacia abajo para favorecer la salida de la con-
densación.
Fig. 22: el tubo de descarga se dobla y se dirige hacia arriba
¡ERRÓNEO!
Fig. 23: el tubo de descarga se encuentra a la altura de la unidad.
¡ATENCIÓN!: en estado de alarma de descarga de la condensación, se cie-
rra la válvula de la zona y se bloquea la ventilación.
FANCOIL CASSETTE
Fig. 22
Fig. 23
06.05 Ref. 200349 Rev. 100
