Conexión del Hemo4 pod y el Hemo2 pod
El Hemo4 pod y el Hemo2 pod se conectan direc-

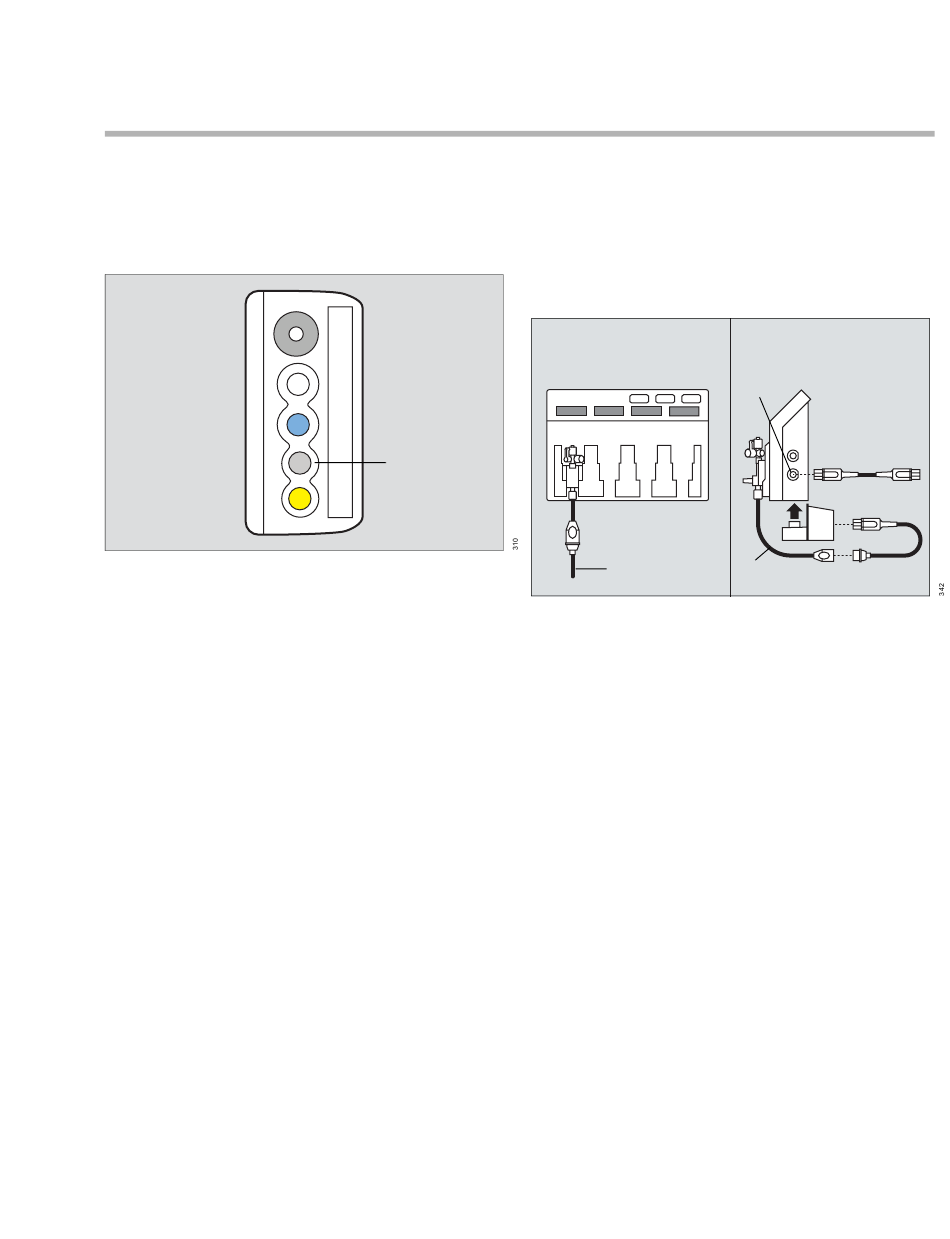

tamente en el monitor M540. El siguiente diagrama
muestra la ubicación del conector hemodinámico
gris (A) en el lateral del monitor M540.
Instrucciones de uso Infinity Acute Care System – Aplicaciones de monitorización SW VG2
Para conectar el Hemo4 pod y el Hemo2 pod
1 Conecte el adaptador de PSI (G) a la parte
inferior del Hemo4 pod/Hemo2 pod.
2 Conecte un extremo del cable de conexión (C)
al conector del Hemo4 pod o Hemo2 pod (B).
A
3 Conecte el otro extremo del cable de conexión
(C) al conector hemodinámico gris del monitor
M540 (A).
4 Conecte los transductores en la ranura de
transductores (E).
5 Conecte los cables del adaptador del
transductor (F) en el cable del transductor (D).
Presión arterial invasiva (PSI)

Vista delantera

B
E
D
D

Vista lateral

C
G
F
