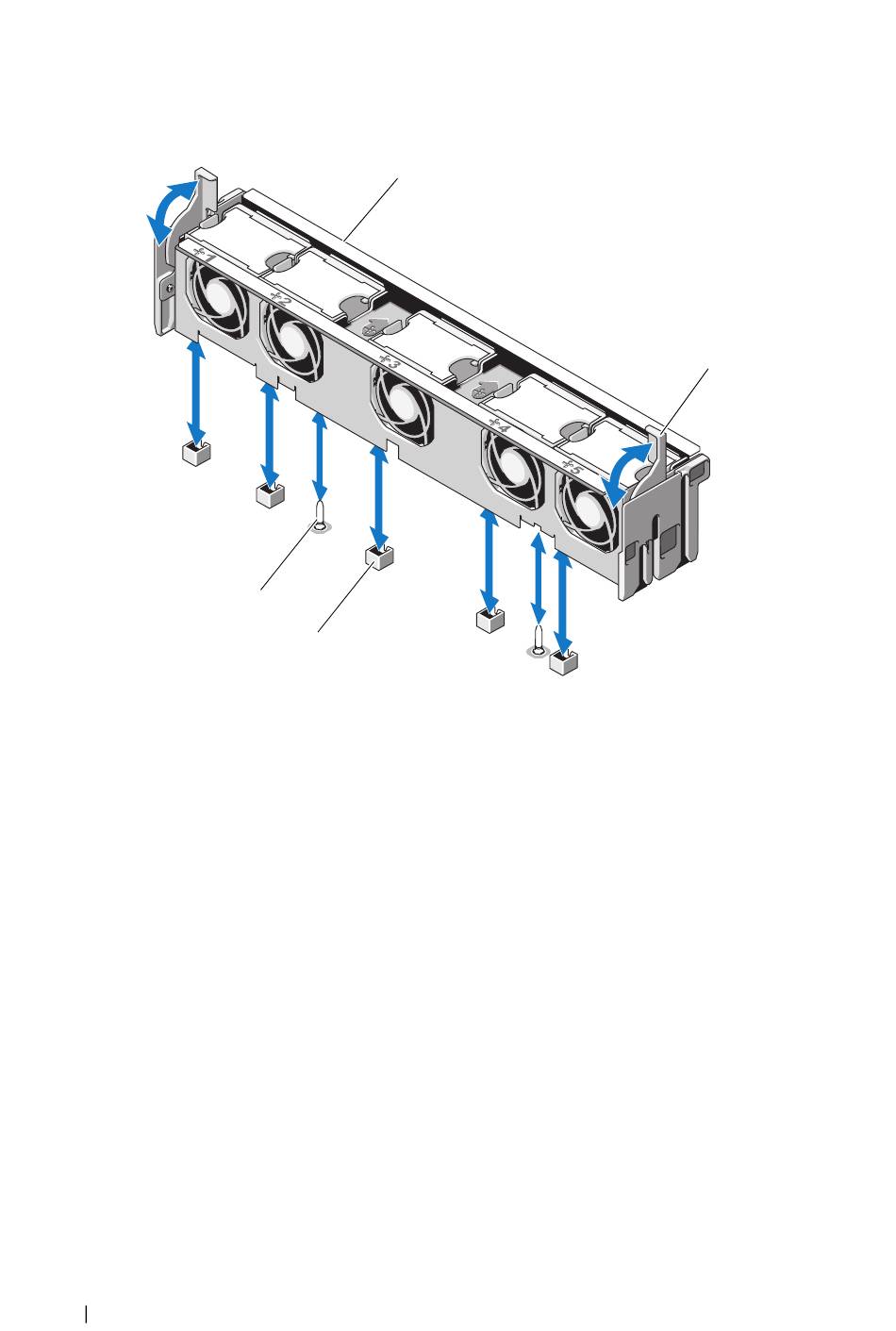

Figura 3-14. Extracción e instalación del soporte del ventilador del procesador
1 Soporte del ventilador
3 Conector del ventilador de la placa base
Colocación del soporte del ventilador
1 Alinee el soporte del ventilador con la base del soporte de tal modo que las
patas de montaje encajen correctamente en la base. Vea la Figura 3-14.
2 Inserte el soporte y engrane las palancas de liberación para bloquearlo.
3 En caso de que se hayan retirado, vuelva a colocar los ventiladores en el
soporte. Consulte "Colocación de un ventilador de refrigeración".
4 Cierre el sistema. Consulte "Cierre del sistema".
118
Instalación de los componentes del sistema
1
4
3
2 Pestillo de liberación
4 Pata de montaje
