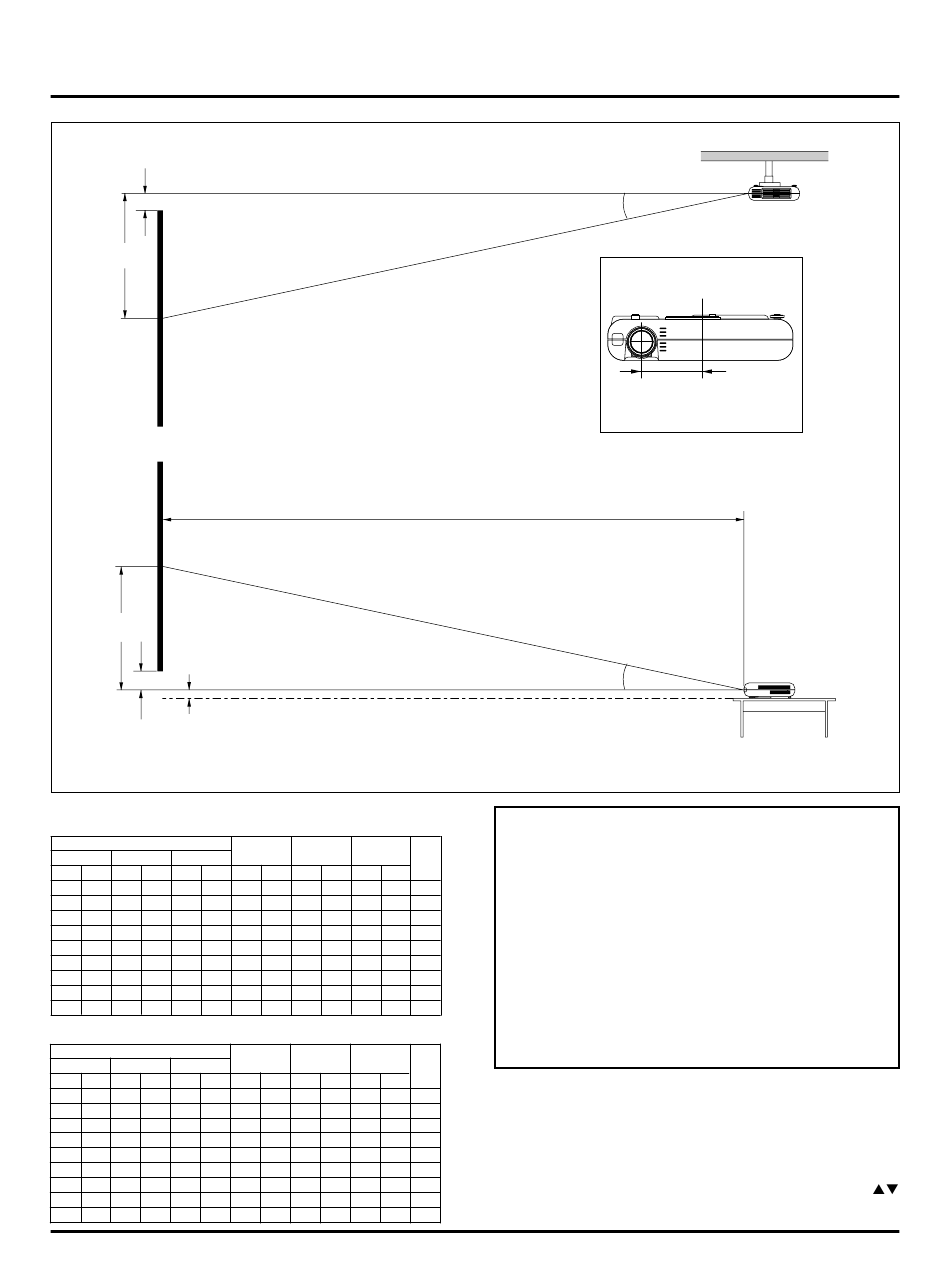

Diagrama de distancia

D
Parte superior de la pantalla
B
Centro de pantalla
Centro de pantalla
B
Parte inferior de la pantalla
1,5"(38mm)
D
Centro de
pantalla
Patas del proyector
B=Distancia vertical entre la centro de la objetivo y el centro de la pantalla
D=Distancia vertical entre la centro de la objetivo y parte superior de la pantalla (Parte inferior de la pantalla por escritorio) α=Ángulo
NOTA: Las distancia puede que varíen +/-5%.
LT150
Tamaño de Pantalla
Diagonal Ancho Altura
pulgada mm pulgada mm pulgada mm pulgada mm pulgada mm pulgada mm
36 914 28.8 732 21.6 549
40 1016 32 813 24 610
60 1524 48 1219 36 914
80 2032 64 1626 48 1219
100 2540 80 2032 60 1524
120 3048 96 2438 72 1829
150 3810 120 3048 90 2286
180 4572 144 3658 108 2743
200 5080 160 4064 120 3048
LT85
Tamaño de Pantalla
Diagonal Ancho Altura
pulgada mm pulgada mm pulgada mm pulgada mm pulgada mm pulgada mm
36 914 28.8 732 21.6 549
40 1016 32 813 24 610
60 1524 48 1219 36 914
80 2032 64 1626 48 1219
100 2540 80 2032 60 1524
120 3048 96 2438 72 1829
150 3810 120 3048 90 2286
180 4572 144 3658 108 2743
200 5080 160 4064 120 3048
Distancia trazada
Distancia trazada
B C D
14.5 368 47.2 1200 3.7 94
16.1 410 52.8 1340 4.1 105
24.2 614 78.7 2000 6.2 157
32.2 819 104.7 2660 8.2 209
40.3 1024 130.7 3320 10.3 262
48.3 1228 157.1 3990 12.4 314
60.5 1536 196.1 4980 15.5 393
72.6 1843 235.0 5970 18.5 471
80.6 2048 261.0 6630 20.6 524
B C D
14.9 378 47.2 1200 4.1 104 17.5
16.7 425 54.7 1390 4.7 120 17.0
25.1 637 81.9 2080 7.1 180 17.0
33.5 850 108.7 2760 9.5 240 17.1
41.8 1062 135.8 3450 11.8 300 17.1
50.2 1274 162.6 4130 14.2 360 17.1
62.8 1594 203.5 5170 17.8 451 17.1
75.3 1913 244.1 6200 21.3 541 17.1
83.7 2125 270.9 6880 23.7 601 17.2
C
C
Instalación en el techo
ADVERTENCIA
α
• La instalación del proyector en el techo debe ser realizada por un técnico
cualificado. Consulte a su distribuidor NEC para mayor información.
17.1
* No intente instalar el proyector usted mismo.
17.0
• Use el proyector solamente sobre una superficie sólida y a nivel. Si el
17.1
proyector cae al suelo‚ usted podría resultar lesionado y el proyector podría
17.1
sufrir serios daños.
17.1
• No use el proyector en lugares donde haya grandes fluctuaciones de
17.1
temperatura. El proyector debe emplearse dentro de un margen de
17.1
temperaturas de 5°C (41°F) y 35°C (95°F)
17.2
• No exponga el proyector a humedad‚ polvo o humo. Esto afectará la
17.2
imagen en pantalla.
• Asegúrese de tener una buena ventilación alrededor del proyector que
permita la disipación del calor. No cubra los orificios de ventilación en el
costado o en la parte delantera del proyector.
α
Cómo reflejar la imagen
El utilizar un espejo para reflejar la imagen del proyector le permite
disfrutar de una imagen más grande. Contacte con su distribuidor
NEC si necesita un espejo. Si está usted utilizando un espejo y la
imagen aparece al revés, use los botones "Menu" (menú) y "Select"
(seleccionar) situados en el mueble del proyector o los botones
del control remoto para corregir la orientación. (Vea página S-40).
S–20
α
Lente compensar del centro de la
proyector
2,97" (75,5mm)
α
C=Distancia trazada
