Bloques de programa
5.10 Interruptores y bloques de relés
5.10.2 Relé de impulsión
Función
Los parámetros de entrada "Activar" y "Desactivar" ponen la salida de conmutación a 1 o 0:
● Activar
Un flanco positivo (0 → 1) pone la salida a 1.
● Desactivar
Un flanco positivo (0 → 1) pone la salida a 0.
Igual que ocurre con el relé autoenclavador (ver arriba), los parámetros "Activar" y
"Desactivar" tienen ambos una función de autoretención.
Si "Activar" y "Desactivar" son ambos = 0, la salida se pone a 1.
Si "Activar" y "Desactivar" son ambos = 1, la conmutación de la salida se controla a través
del parámetro de función "Prioridad RS/SR":
● SR: la salida se pone a 1.
● RS: la salida se pone a 0.
La entrada "Disparo" provoca un cambio de estado en la salida, independientemente de su
estado anterior.
● Salida = 0: un flanco positivo en la entrada "Disparo" conmuta la salida a 1.
● Salida = 1: un flanco positivo en la entrada "Disparo" conmuta la salida a 0.
La entrada "Disparo" tiene la función de un pulsador. En su entrada puede depositarse una
variable que genere impulsos breves (golpes de corriente).

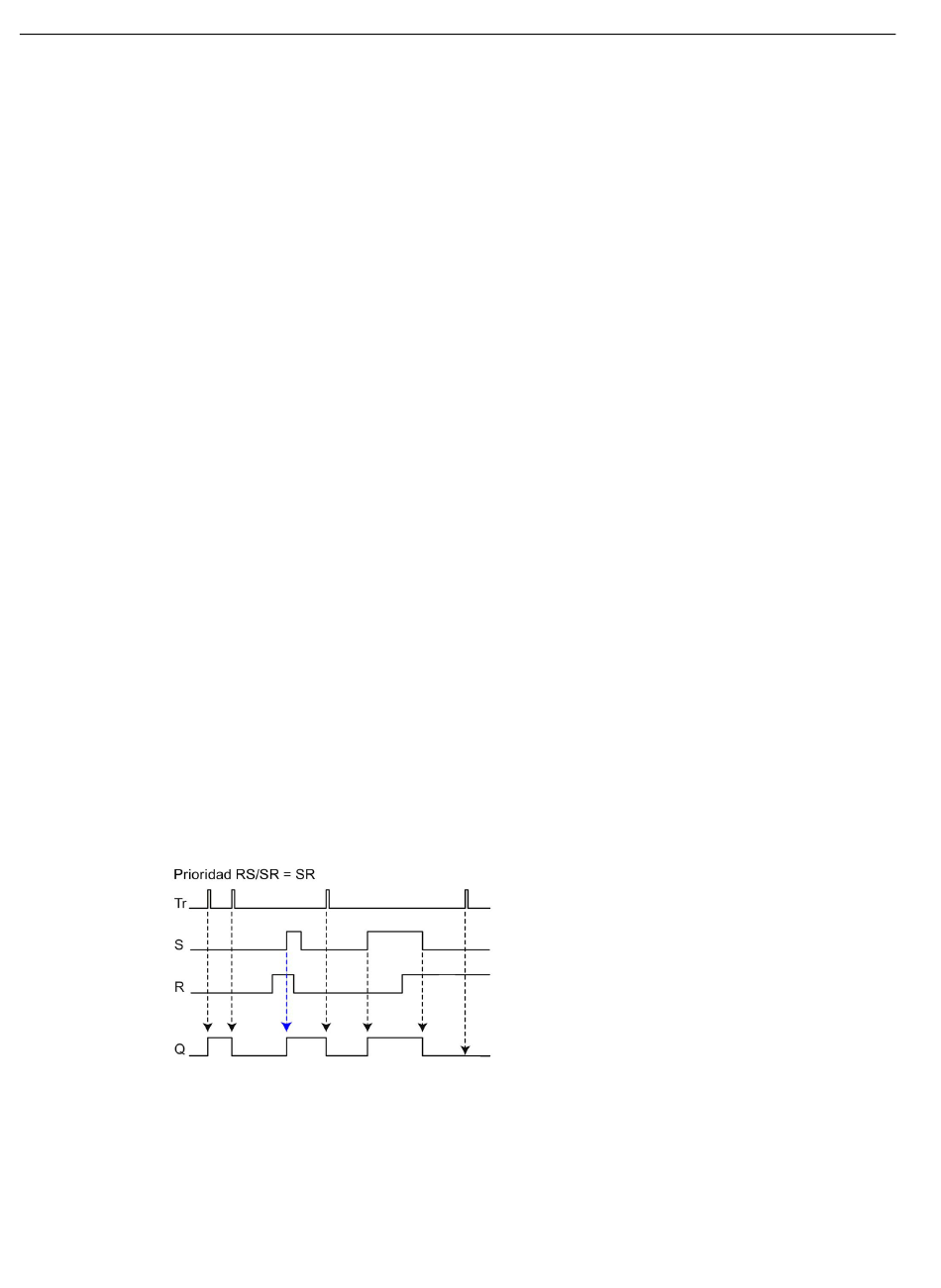

Diagrama
El siguiente diagrama muestra un ejemplo de efecto en la salida.
La flecha azul representa una transición de valor de la salida Q provocada por la
programación de la prioridad RS/SR.
Tr
S
R
Q
Figura 5-12
298
Disparo
Activar
Desactivar
Salida
Diagrama de conexión de un bloque "Relé de impulsión", prioridad RS/SR = SR
