RS01
Anlagenauslegung

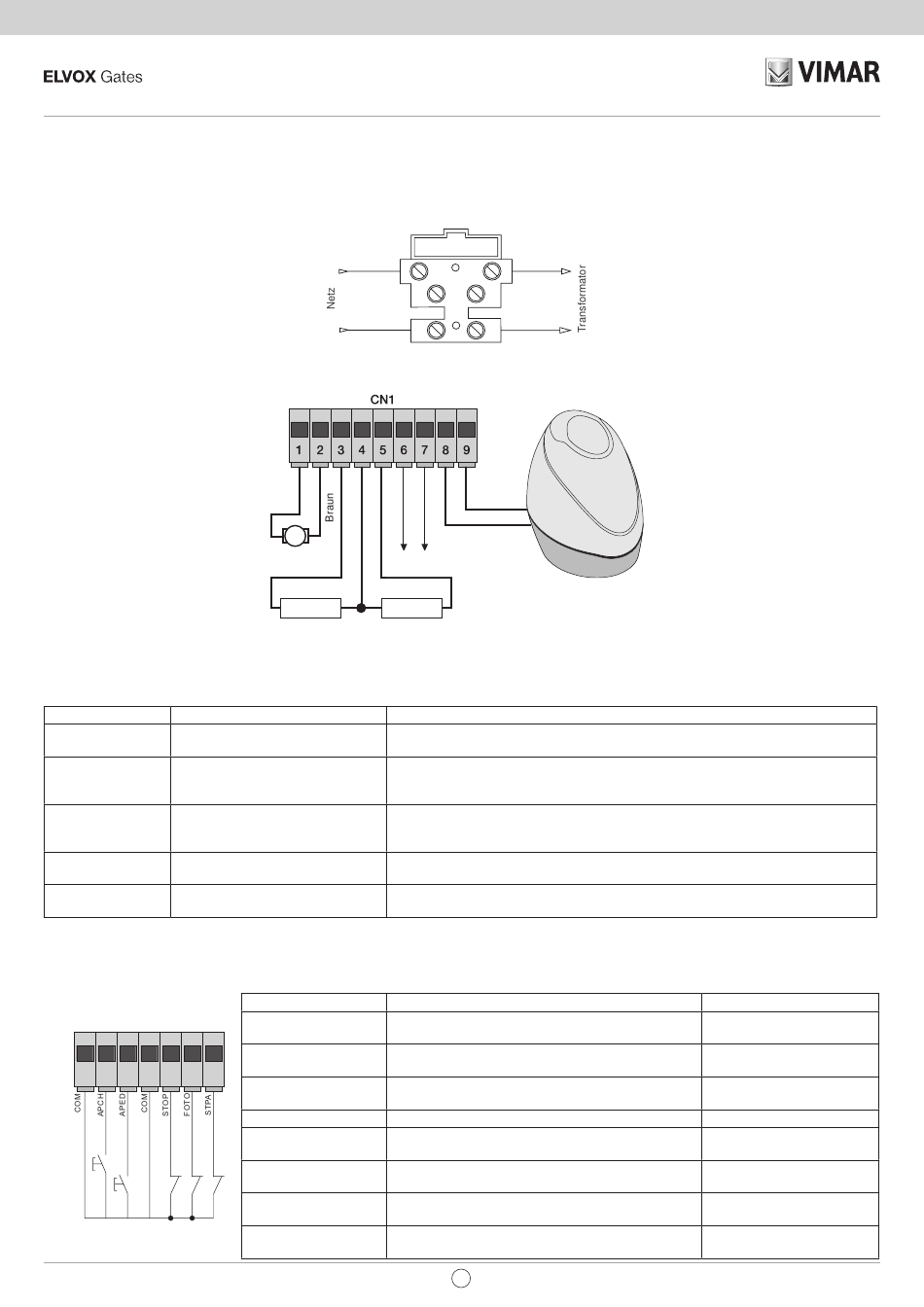

4.1- Verkabelung der Versorgungsleitung
In der Trafobox befindet sich eine Klemme mit 2 AT Schutzsicherung, die Phase ist an den der Sicherung entsprechenden Pol anzuschließen.
4.2- Verkabelung von Blinkleuchte, Komfortbeleuchtung und Anzeigelampe der Torbewegung
HINWEIS: Die Verkabelung des Motorausgangs (Klemme 1 und 2) nicht verändern, da der Dip-Schalter 2-2 die Öffnungsrichtung auswählt.
Klemmen Beschreibung
1-2 Motorausgang
3-4 Komfortbeleuchtung oder zweiten
Funkkanal
4-5 Ausgang für Anzeigelampe
6-7 Ausgang für Zubehörversorgung
8-9 Ausgang für Blinkleuchte
Die Summe der Stromaufnahme der Ausgänge 2CAN, AUX und -VA darf 500mA nicht übersteigen.
CN2
10 11 12 13 14 15 16
Sicherung 2 A L 250 V (Netz: 230 V, 240 V)
Sicherung 4 A L 250 V (Netz: 110 V, 117 V, 125 V)
- + -
Weiß
M
Ausgang für
Elektromotor
Zubehörversorgung
12 Vdc 120mA max.
12 Vdc 120mA max.
Komfortbeleuchtung oder Anzeigelampe der
zweiten Funkkanal
Torbewegung
Funktion
Steuerausgang für Elektromotor mit 12 Vdc Nennleistung 50 W
(Klemme 1 weiß, Klemme 2 braun)
Ausgang mit 12 Vdc max. Stromfestigkeit 85 mA, kann als zeitgesteuerter Ausgang
(60 Sekunden) oder Ausgang für zweiten Funkkanal programmiert werden, siehe Dip-
Schalter Nummer 6 (3 = GND / 4 = +12 Vdc).
Ausgang mit 12 Vdc max. Stromfestigkeit 85 mA, langsamer Blinkimpuls beim Öffnen,
erleuchtet bei stehendem geöffnetem Tor, schneller Blinkimpuls beim Schließen,
erloschen bei geschlossenem Tor (4= +12 Vdc / 5= GND).
Ausgang mit 12 Vdc max. Stromfestigkeit 300 mA für die Versorgung von
Lichtschranken und Zubehör (6 = +12 Vdc, 7= GND)
Ausgang mit 12 Vdc max. Stromfestigkeit 15 W für Blinkleuchte (8 = GND, 9 = + 12
Vdc).
Tabelle mit Beschreibung der Eingänge:
Das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke (Stop, Foto und STPA)
geliefert, die Schaltbrücke von dem zu verwendenden Eingang entfernen.
Klemmennummer
10-13-18
11
12
14
15
16
17
19
-
- +
+
12 Vdc 15 W max.
COM
N.O. N.C. N.C.
Beschreibung
Gemeinsamer Kontakt Steuereingänge (permanente
Masse)
Sequenzieller Steuereingang für die vollständige
Bewegung des Tors
Sequenzieller Steuereingang für die Fußgänger-
Bewegung des Tors
Eingang für Torstopp
Eingang Lichtschranke, beim Schließen des Tors
aktiviert
Eingang Kontaktleisten oder interne Lichtschranke,
beim Schließen und Öffnen des Tors aktiviert
Eingang Schließanschlag, bei eingebautem
magnetischem Anschlag (optional)
Eingang Öffnungsanschlag, bei eingebautem
magnetischem Anschlag (optional)
DE
Abb. 4
Abb. 5
COM
N.O.
Eingangstyp
RX1
+ -
+
- -
COM
FOT
Frei lassen, falls nicht
Frei lassen, falls nicht
RX2
-
C NC NA + - C NC N
Schließer
Schließer
Öffner
Öffner
Öffner
verwendet
verwendet
