AXIS P1355-E/P1357-E Guide d'installation

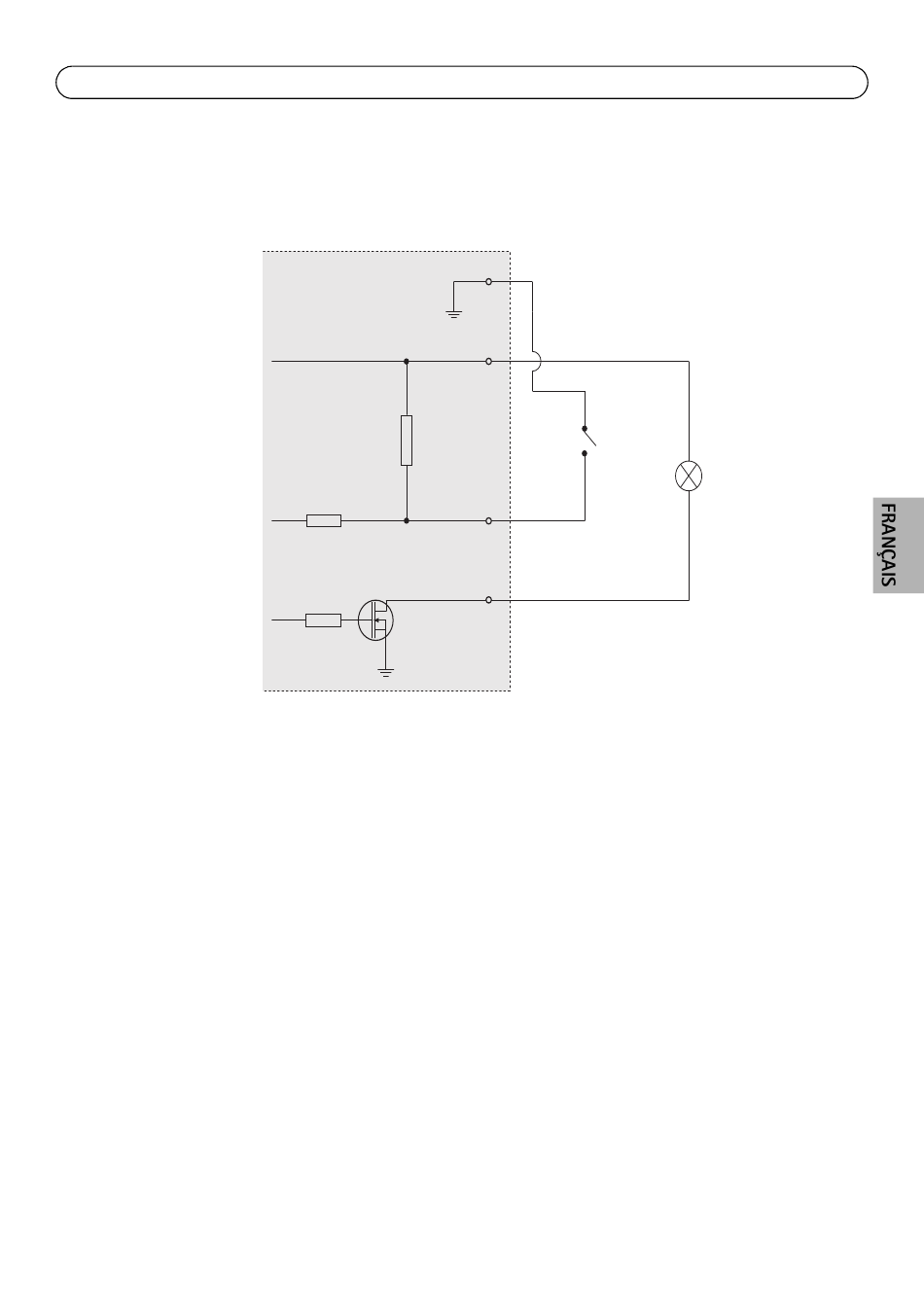

Schéma de connexion
Le schéma de câblage qui suit fournit un exemple de connexion d'un périphérique auxiliaire à la
caméra réseau.
Connecteur - Deux blocs terminaux à 2 broches pour l'interface série RS-485/422 utilisée pour le
contrôle des équipements auxiliaires.
Le port série RS-485/422 peut être configuré dans les modes de port suivants :
• Port semi-duplex RS-485 bidirectionnel pour la transmission de données à l'aide de
deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de données à l'aide de quatre
fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la réception de données à l'aide de
deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de données (point à point) à
l'aide de quatre fils, une paire RX et une paire TX.
3.3V
max. 50mA
D
G
S
1
2
3
4
