CMFL

Montaggio dei componenti elettrici

• Scegliere gli appositi conduttori nel
catalogo Festo all'indirizzo
www.festo.com/catalogue
• Collegare le linee elettriche seguendo la
tabella qui riportata:

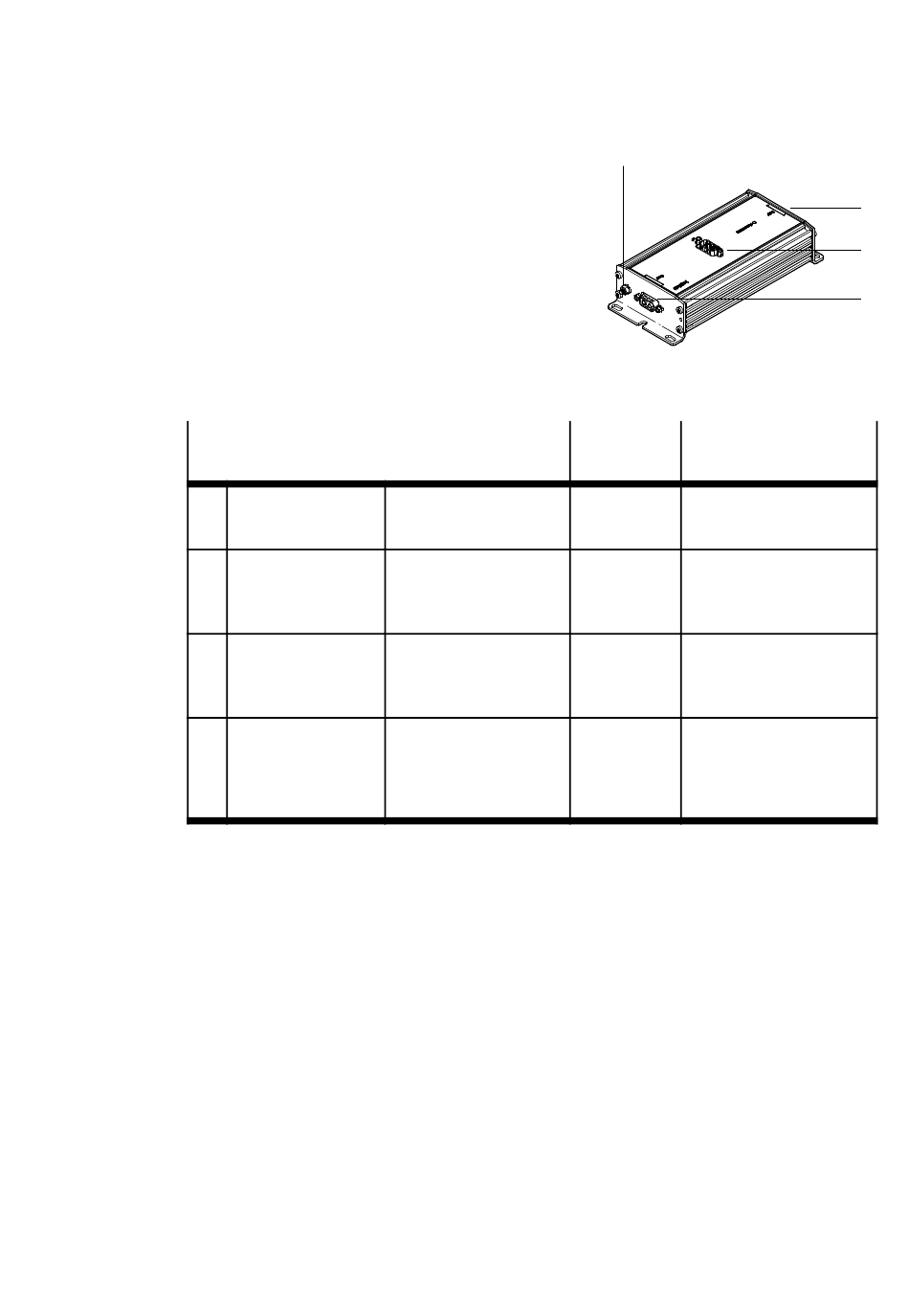

Connessione sul CMFL
1
Cilindro a corsa
breve ADNE-LAS
3
Interfaccia I/O
al PLC/IPC
4
Alimentazione
di tensione
5
Messa a terra
Fig. 4
Festo – CMFL – 1304b Italiano
Sub-D a 9 poli
(connettore femmina)
Sub-D a 9 poli
(connettore)
Sub-D W2
(connettore)
Perno di fissaggio M4
5
Fig. 3
Tipo di Descrizione
conduttore
NEBM Alimentazione elettrica
motore
NEBC Interfaccia per la
connessione ad un PLC
qualsiasi
KPWR Collegamento della
tensione con 2 contatti
per correnti forti
– Connessione per
messa a terra
(opzionale tramite
cavo di alimentazione)
1
3
4
