Enrutador de cable

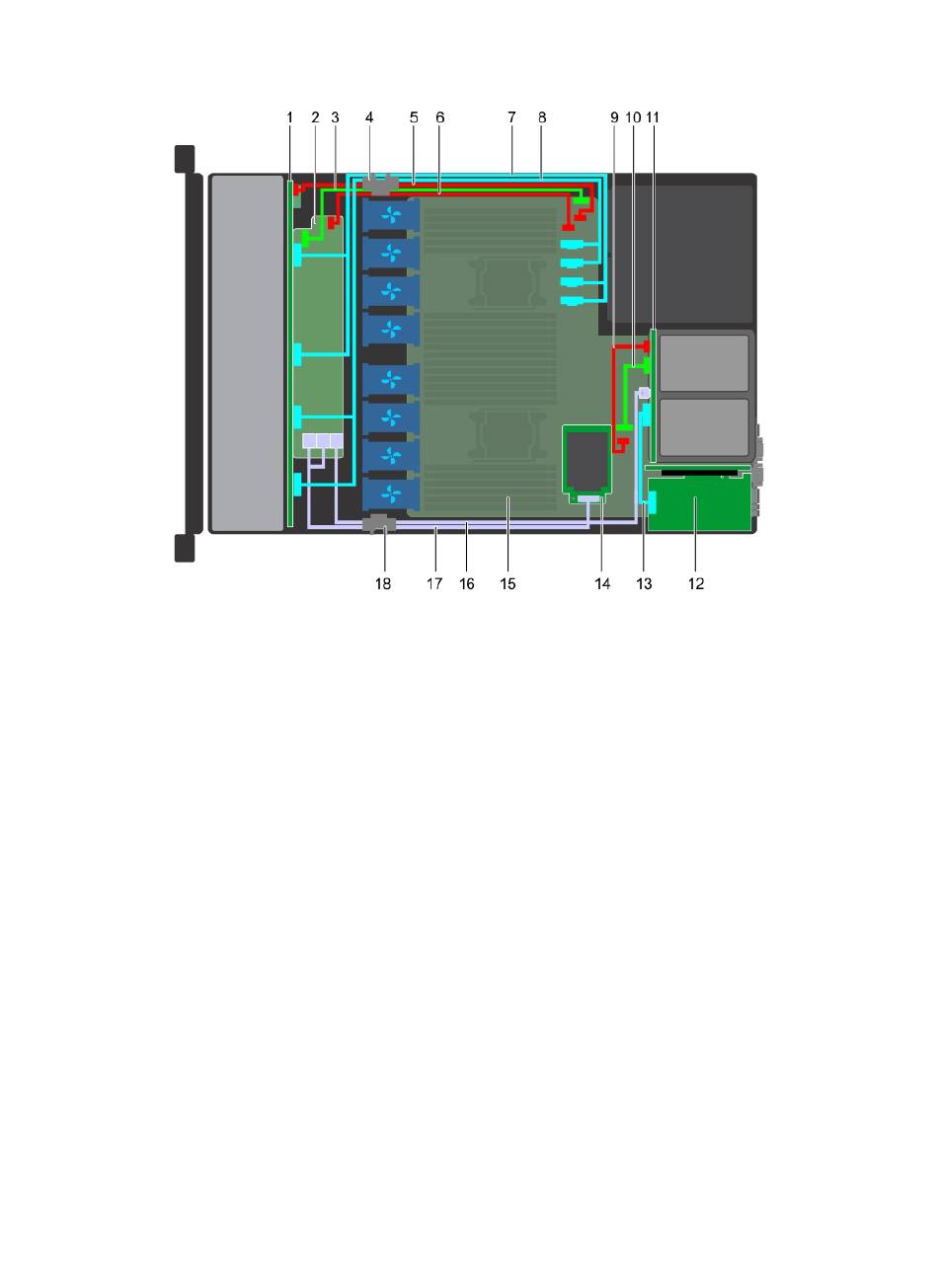

Figura 87. Colocación de cables: backplane de unidad de 10 x 2.5 pulgadas y backplane de unidad posterior de 2 x 2.5 pulgadas con
miniPERC
1 Plano posterior
3 Cable de señal del backplane (BP: J_BP_SIG a MB: J_BP_SIG1) 4
5 Cable de alimentación del backplane (BP: J_BP_PWR_A1 a
MB: J_BP1)
7 Cable de NVMe (BP PCIe B1 y BP PCIe A1)
9 Cable de alimentación del backplane posterior (BP
posterior: J_BP_BPO a MB: J_BP_PWR_A1)
11 Backplane posterior
13 Cable PCIe
15 Placa base
17 Cable de SAS (BP: SAS BP A0, SAS BP B0 a
MP: J_STORAGE1)
146 Instalación y extracción de los componentes del sistema
2 Expansor del backplane
Clip de fijación de tendido de cables
6 Cable de alimentación del expansor del backplane
8 Cable de NVMe (BP PCIe B0 y BP PCIe A0)
10 Cable de señal del backplane posterior (BP
posterior: J_BP_SIG0 a MB: J_BP_SIG1)
12 la tarjeta de expansión PCIe
14 Tarjeta miniPERC
16 Cable de SAS (BP: HD miniSAS A2 a MB: J_SAS_1)
18 Clip de fijación de tendido de cables
