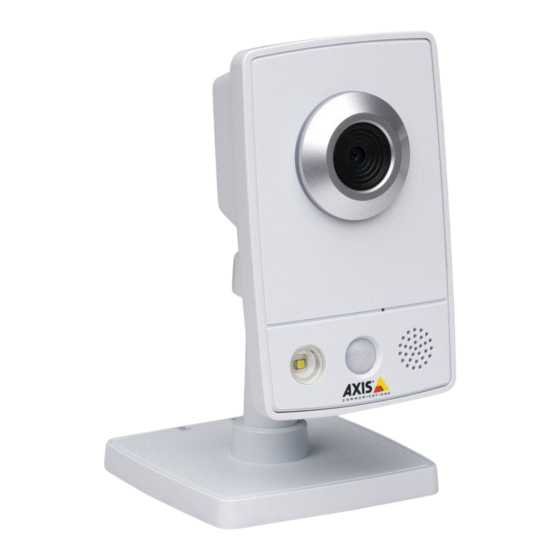

- Página 1 INSTALLATION GUIDE AXIS M10 Series AXIS M1011 Network Camera AXIS M1011-W Network Camera AXIS M1031-W Network Camera AXIS M1054 Network Camera...
- Página 89 Página 89 Guía de instalación de la Serie AXIS M10 Esta guía le ayudará a instalar la Cámara de red de la Serie AXIS M10 en su red. Para obtener más información, consulte el Manual del usuario disponible en el CD o en la página www.axis.com/techsup.
-
Página 90: Contenido Del Paquete
(sólo AXIS M1054) Abrazadera Para montaje en estante flexible CD de productos de vídeo en red de AXIS, que incluye documentación de productos, herramientas de instalación y otro software Material impreso Guía de instalación de la Serie AXIS M10 (este documento) -
Página 91: Presentación Del Hardware
Serie AXIS M10 Página 91 Presentación del hardware Vista frontal - AXIS M1031-W/AXIS M1054 AXIS M1011/-W Objetivo con Objetivo con LED indicador LED indicador de estado de estado Micrófono PIR Sensor Altavoz Vista posterior (todos los modelos) Conector de red Conector de alimentación... - Página 92 Conector de alimentación - Pin central +. Conector de terminales de E/S (sólo AXIS M1054) El conector de terminales de E/S de 4 pines constituye la interfaz de 1 salida de transistor, 1 entrada digital, alimentación auxiliar y toma de tierra (GND).
- Página 93 Serie AXIS M10 Página 93 Función Pines Notas Toma de tierra Alimentación Se puede utilizar para alimentar equipos auxiliares. Nota: Este pin sólo se puede usar como salida de de 3,3 V CC auxiliar alimentación. Entrada Conéctela a una toma de tierra para activarla o déjela digital suelta (o desconectada) para desactivarla.
-
Página 94: Indicadores Led
Página 94 Serie AXIS M10 Indicadores LED Color Indicación Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red. Ámbar Fijo para indicar la conexión a una red de 10 Mbits/s. - Página 95 Micrófono/altavoz para audio semidúplex; dúplex completo en la cámara AXIS M1054. Para obtener más información, consulte el Manual del usuario que se encuentra en el sitio Web de Axis en www.axis.com o en el CD de productos de vídeo en red de Axis.
- Página 96 Montaje de la cámara La Serie AXIS M10 se suministra con la placa base y un tubo corto de extensión montados. Desatornille el tubo de extensión para liberar la placa base de la placa de la cubierta. En función de si la cámara se va a montar en la pared o en un estante, siga las instrucciones correspondientes a continuación.
- Página 97 Serie AXIS M10 Página 97 Montaje en pared Montaje en pared Utilizando los tornillos suministrados, fije la placa base a base Placa Brida una superficie plana (horizontal o vertical). Coloque la placa de la cubierta sobre la placa base; si fuera necesario, coloque el tubo corto de extensión y uno o varios de los...
- Página 98 Conexión de los cables Conecte la cámara a la red con un cable de red blindado. La cámara AXIS M1054 admite la alimentación a través de Ethernet (PoE). Si se va a conectar a una red inalámbrica (AXIS M1011-W/M1031-W), la conexión con cable es temporal para configurar los parámetros...
- Página 99 • Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación. • Consulte la página 111 para conocer otros métodos para asignar o detectar la dirección IP de la Serie AXIS M10, por ejemplo, en otros sistemas operativos.
-
Página 100: Detección Automática
IP estática. AXIS IP Utility está disponible en el CD de los productos de vídeo en red de Axis, o bien puede descargarse en www.axis.com/techsup. Instale la cámara de red de la Serie AXIS M10 en el mismo segmento de red (subred física) que el ordenador que ejecuta AXIS IP Utility. - Página 101 Serie AXIS M10 Página 101 Haga clic en el botón Assign (Asignar) y siga las instrucciones que aparecen en la pantalla. Recuerde que debe reiniciar la cámara en menos de dos minutos para que se configure la nueva dirección IP.
-
Página 102: Axis Camera Management: Para Varias Cámaras O Instalaciones Grandes
Consulte la página 104 para obtener instrucciones sobre cómo configurar la contraseña. Asignación de una dirección IP en un dispositivo individual Seleccione AXIS M1011 en AXIS Camera Management y haga clic en el botón Assign IP (Asignar IP) Seleccione Assign the following IP address (Asignar la siguiente dirección IP) e introduzca la dirección IP, la máscara de subred y el... -
Página 103: Asignación De Direcciones Ip En Varios Dispositivos
Serie AXIS M10 Página 103 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign IP... - Página 104 Para poder acceder al producto, hay que configurar la contraseña del usuario predeterminado para el administrador root. Al acceder por primera vez a la Serie AXIS M10, aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root). Para evitar la intercepción de la contraseña de root cuando se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada,...
- Página 105 Explorer. Para ello debe tener derechos de administrador en su equipo. Si es necesario, haga clic en el enlace para instalar los decodificadores que falten. Aparece la página Live View de la cámara de red de la Serie AXIS M10. El enlace Setup (Configuración) ofrece opciones de menú que le permiten personalizar la cámara.
- Página 106 Serie AXIS M10 Configuración de la conexión inalámbrica La cámara AXIS M1011-W/M1031-W se conecta temporalmente a la red con cable para permitir la configuración de los parámetros inalámbricos antes de conectarla a la red inalámbrica. No se recomienda configurar la cámara mediante una conexión inalámbrica que no sea segura, ya que...
- Página 107 Página 107 La siguiente lista es el resultado de una búsqueda de redes. La red a la que se encuentra asociada la cámara AXIS M1011-W/M1031-W en ese momento se muestra en color azul. Una red que utilice seguridad no compatible se muestra en color gris. Se proporciona la siguiente información:...
- Página 108 Settings (Parámetros inalámbricos). SSID es el nombre de la red inalámbrica seleccionada. Deje este campo en blanco si la cámara AXIS M1011-W/M1031-W va a acceder a la red inalámbrica no segura más cercana. Network type (Tipo de red): seleccione Master (Principal) para acceder a la red mediante un punto de acceso o Ad-hoc para acceder a cualquier otro dispositivo inalámbrico y crear una red...
- Página 109 Serie AXIS M10 Página 109 Introduzca la clave precompartida necesaria para el WPA-/WPA2-PSK - punto de acceso, que puede ser un número hexadecimal (hexadecimal manual) o una contraseña. Seleccione el tipo de autenticación cliente/ WPA-/WPA2-Enterprise - servidor que está utilizando el punto de acceso; EAP-TLS.
- Página 110 Actualice la página Web tras 20 ó 30 segundos para confirmar la conexión inalámbrica. Si no se puede acceder a la cámara, ejecute AXIS IP Utility y selecciónela en la lista. Notas: • Para poder establecer la comunicación, los parámetros inalámbricos han de ser idénticos en la cámara y en el punto de acceso o dispositivo ad hoc.
-
Página 111: Restablecimiento De Los Valores Iniciales
Serie AXIS M10 Página 111 La instalación de la cámara AXIS M1011-W/M1031-W ha finalizado. Otros métodos para configurar la dirección IP Sistema Notas operativo Windows Cuando esta opción está habilitada, el equipo UPnP™ (ME o XP) detecta y añade automáticamente la cámara a "Mis sitios de red". -
Página 112: Más Información
Acceso a la cámara desde Internet Una vez instalada, podrá acceder a la cámara de red de la Serie AXIS M10 desde su red local (LAN). Para acceder a la cámara desde Internet, configure enrutadores de red que permitan el tráfico entrante, que habitualmente se realiza en un puerto específico:...
