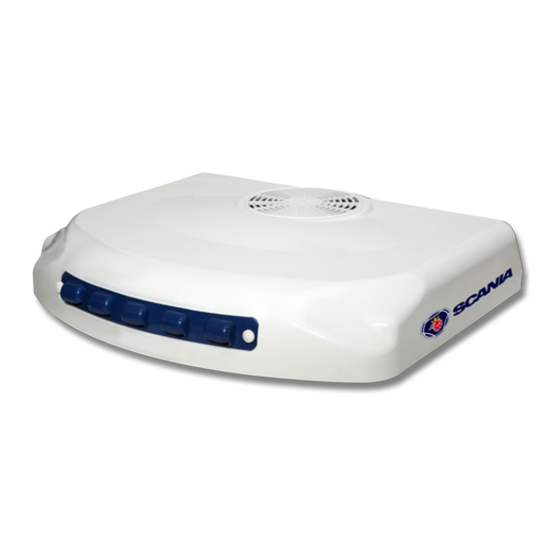

dirna Bergstrom bycool green line COMPACT 1.4 SCANIA Instrucciones De Montaje
Ocultar thumbs
Ver también para bycool green line COMPACT 1.4 SCANIA:
- Instrucciones de montaje (100 páginas) ,
- Diagnosis de averías (92 páginas) ,
- Manual del usuario (74 páginas)
Manuales relacionados para dirna Bergstrom bycool green line COMPACT 1.4 SCANIA
Resumen de contenidos para dirna Bergstrom bycool green line COMPACT 1.4 SCANIA
- Página 1 ® COMPACT Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian Montážní návod Czech Руководство по эксплуатации Russian 1001266596...
- Página 2 COMPACT 1.4 ® Herramientas Recomendaciones Para el montaje Juego de Llaves Torx Juego de Llaves Allen • Antes de iniciar el montaje leer las instrucciones y Llave fija 13, 25 seguirlas durante el proceso de instalación. Tijeras • Usar las herramientas adecuadas para cada operación. Flexómetro Electricidad Documentación incluída...
- Página 3 COMPACT 1.4 ® Desmontar tapa escotilla, los elementos de fijación y entregar éstos al cliente. EXTERIOR CABINA: Posicionar el Compact en el hueco de la escotilla sobre cubrecantos original. Escotilla...
- Página 4 COMPACT 1.4 ® Colocar (2) soportes sujeción con (4) tornillos M8/125x50 y (4) arandelas planas y (4) arandelas grower. Apretar hasta hacer tope. Conectar cableado original con el equipo caja 2 vías cables rojo y negro.
- Página 5 COMPACT 1.4 ® Colocar consola con (4) allen 6/100x15 en tuercas originales y poner 8 tapones de plástico.
-
Página 6: Vista Explosionada Hasta La Fijación De Los Soportes
COMPACT 1.4 ® Vista explosionada hasta la fijación de los soportes Centrador Cubrecantos original Arandela goma Ø 7 Arandela plana Ø 8 ala ancha Hexágono M-H Techo de la cabina Soporte de fijación Arandela plana Ø 8 Arandela presión Ø 8 Tornillo M8/125 Vista explosionada hasta la fijación de las consolas Arandela de goma Ø... -
Página 7: Vehículos Sin Cableado Original De Alimentación
COMPACT 1.4 ® VEHÍCULOS SIN CABLEADO ORIGINAL DE ALIMENTACIÓN- Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de mandos no se enciende y el equipo no funciona. Sensor aire de retorno Soplador centrífugo... - Página 44 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
