I/O ポートについ
て

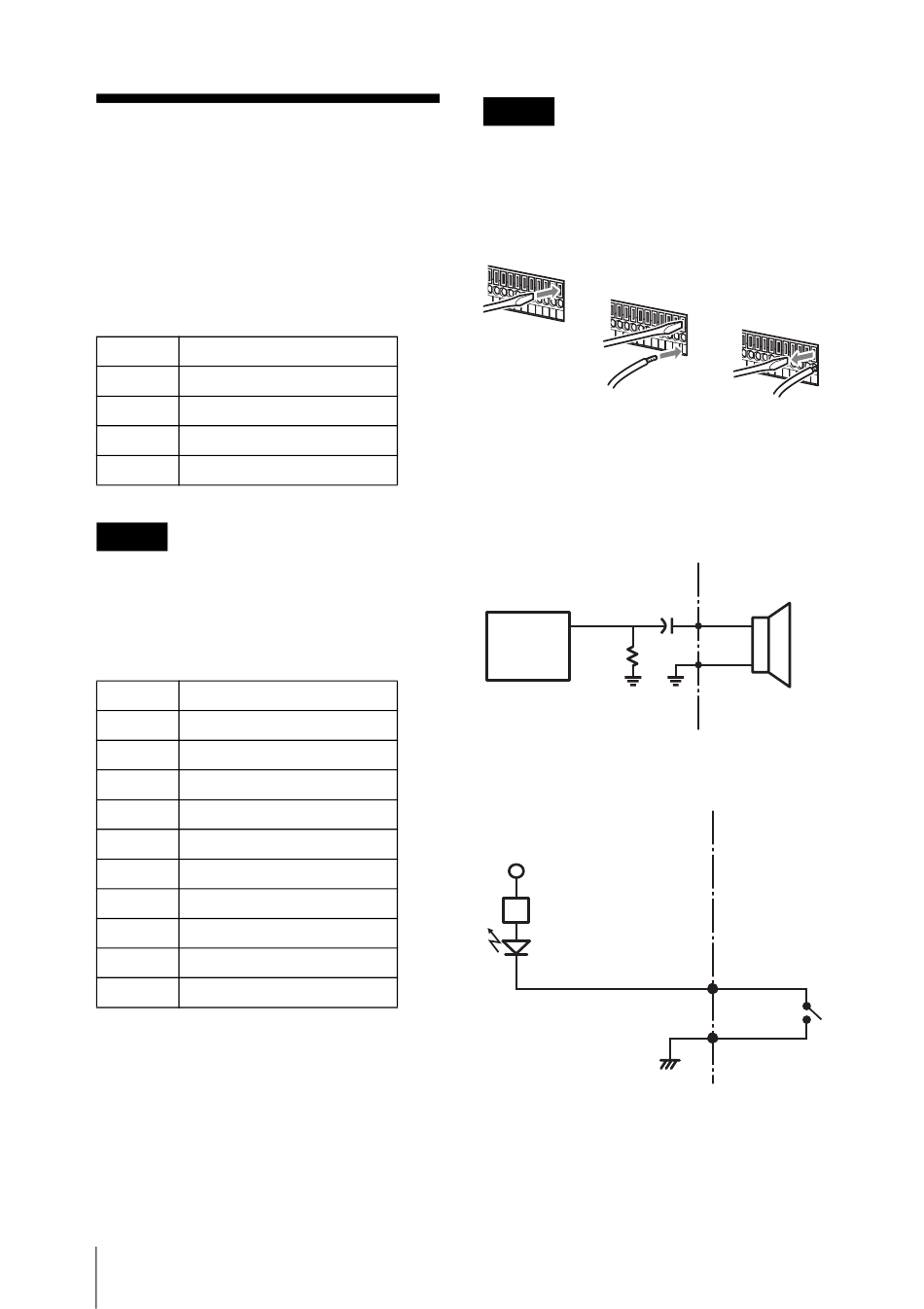

I/O ポートのピン配列
オーディオ入出力
Pin NO. AUDIO
1 AUDIO IN
2 AUDIO IN GND
3 AUDIO OUT
4 AUDIO OUT GND
ご注意
AUDIO IN は将来拡張用です。現在は対
応していません。
センサー入力、リレー出力
Pin NO. SENSOR
5 SENSOR IN 1
6 SENSOR IN 1 GND
7 SENSOR IN 2
8 SENSOR IN 2 GND
9 SENSOR IN 3
10 SENSOR IN 3 GND
11 SENSOR IN 4
12 SENSOR IN 4 GND
13 RELAY OUTPUT ＋
14 RELAY OUTPUT −
I/O ポートの接続方法
ワイヤー（AWG No.26 ∼ 20）を接続し
たい穴の上、または下のスロットにマイ
ナスドライバーを差し込み、ワイヤーを
差し込んでから、マイナスドライバーを
引き抜く。
48
I/O ポートについて
ご注意
マイナスドライバーは、極端に強く差し
込まないでください。故障の原因となり
ます。
1
2
同じ手順で、必要なワイヤーをすべて接
続します。
オーディオ出力への配線図
本機内部
220 μF
オーディオ
47 kΩ
コーデック
センサー入力への配線図
本機内部
Vcc = 5 V
200 Ω
Sensor In 1、2、3、4
Sensor In 1G、2G、
3G、4G
3
外部
例）ヘッドホン
RL=16 Ω/
32 Ω
外部
（例）
