Construcción y principio de funcionamiento

3.5 Ejecuciones

− Ejecución estándar Tipo 3372 (120 cm²)
La carcasa del accionamiento electro-
neumático Tipo 3372 tiene una superfi-
cie de 120 cm² y es de fundición de alu-
minio.
− Ejecución estándar Tipo 3372 (350 cm²)
La carcasa del accionamiento electroneu-
mático Tipo 3372 tiene una superficie de
350 cm² y es de chapa de acero.
− Ejecución con limitación de carrera
(120 cm²)
Los accionamientos Tipo 3372 con su-
perficie 120 cm² pueden ir equipados
con un limitador de carrera mecánico
ajustable. La carrera se puede reducir y
ajustar en ambos sentidos de actuación
(FA y FE) en hasta un 50 %.
La limitación de carrera no está disponi-
ble para el Tipo 3372 con superficie de
350 cm².
Ø168

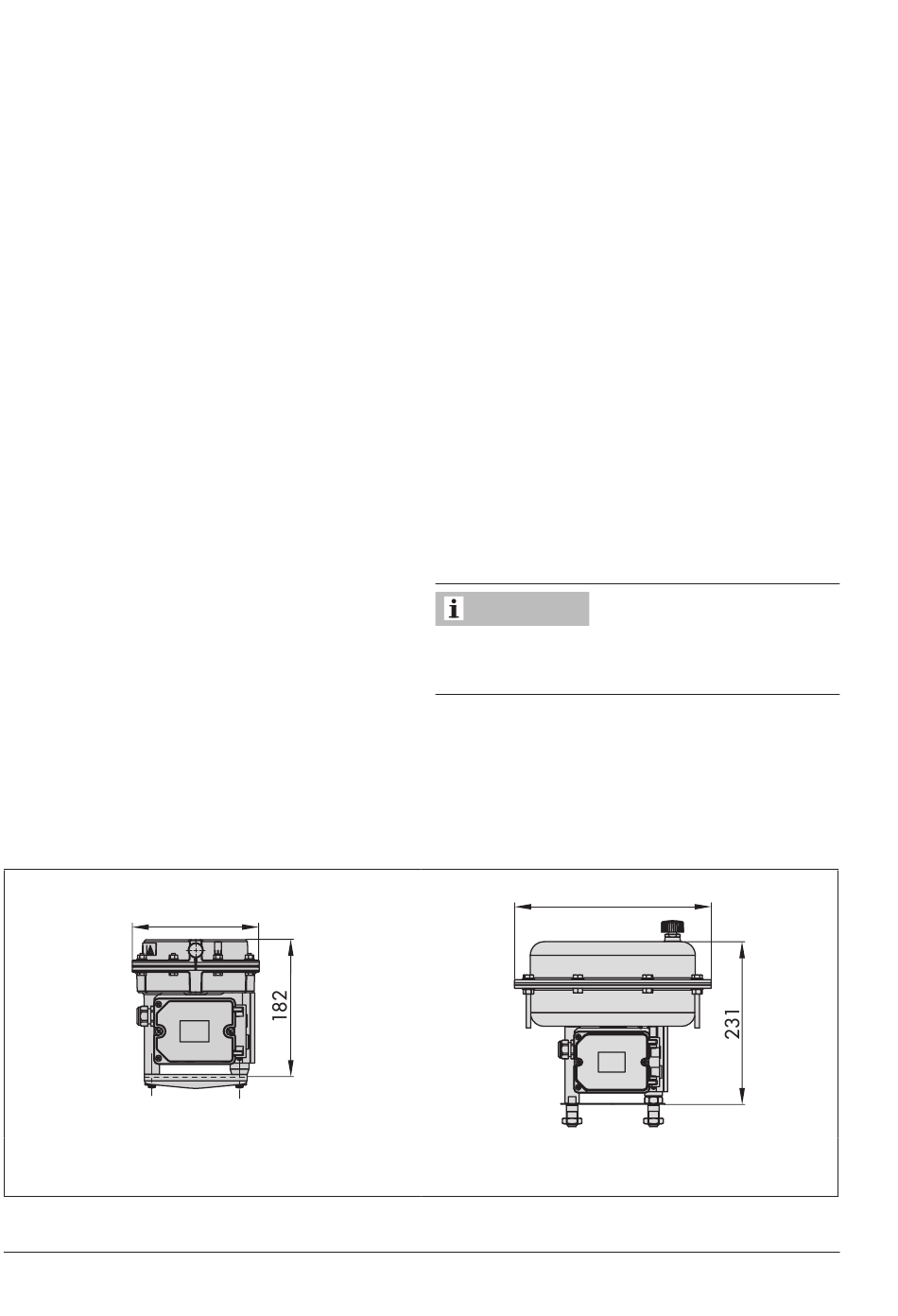

Fig. 9: Dibujo dimensional de la ejecución
120 cm²
18
− Ejecución con volante manual (120 cm²)
Los accionamientos Tipo 3372 con su-
perficie 120 cm² pueden ir equipados
con un volante manual. El volante ma-
nual se monta en la tapa superior. Me-
diante el volante manual se desplaza la
carrera.
El volante manual no está disponible pa-
ra el Tipo 3372 con superficie de
350 cm².
3.6 Datos técnicos
La placa de características proporciona in-
formación de la ejecución del accionamien-
to, ver cap. 2.1.
Información
Información más detallada en la hoja técni-
ca u T 8313.
Ø280
Fig. 10: Dibujo dimensional de la ejecución
350 cm²
