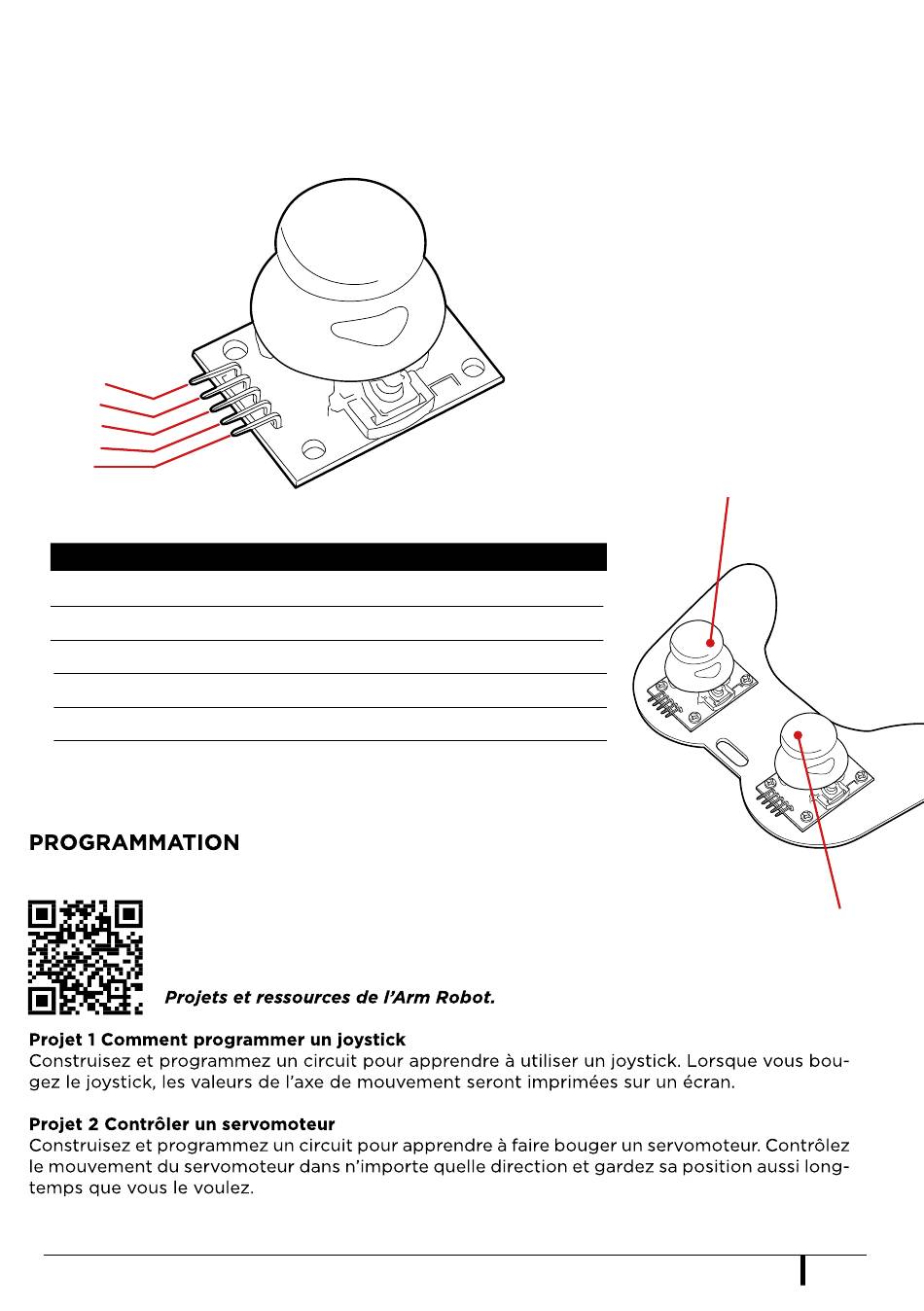

CONNEXIONS DES JOYSTICKS
Utilisez les câbles Jump femelle-femelle pour connecter les joysticks. Veuillez noter que les
connexions des joysticks sont indiquées par un rectangle VERT.
ID des broches
de connexion
des joysticks :
GND
+5V
VRX
VRY
SW
BROCHE JI/J2
GND
+5V
VRX
VRY
SW
J1-SHIELD J2-SHIELD
G/A0 G/A2
V/A0 V/A2
S/A0 S/A2
S/A1 S/A3
- -
COULEUR
Vert
Vert
Vert
Vert
