Шаг 3 - Установка Контейнеров - CPS COLOR COROB D50 Manual Del Usuario

8
ПОЗИЦИЯ
31
32
12
34
9
3.3 Шаг 3 – Установка контейнеров
1) Осторожно, чтобы не нанести повреждений, удалите крышку (37) из упаковки.
2) Установите крышку на прибор, поместив ее ножки между ножками диска мешалки.
Это необходимо сделать до начала установки контейнеров!
3) Удалите упаковку контейнера в сборе (35).
4) Станьте лицом к передней части прибора (Рис. 3-2). Убедитесь, что карусель
зафиксирована рукояткой шкалы карусели и вставьте стержень контейнера (35) в
пластиковую втулку диска мешалки, после чего разместите два винта (36),
расположенные в нижней части контейнера в сборе, в гнезда поворотного стола и
медленно поверните их против часовой стрелки.
5) Закрепите два винта (36) х 2 с помощью 10-мм гаечного ключа или 10-мм рожкового
ключа или крестовой отвертки, в зависимости от используемых винтов.
6) Вставьте третий винт (36) х 1 (Рис. 3-3) в переднюю часть контейнера, чтобы надежно
закрепить его и затяните, как и предыдущие.
7) Установите переключатель мешалки в положение «manual» (ручное) (позиция 1) (глава
11), чтобы убедиться, что контейнер вибрирует должным образом, а лопасть свободно
вращается внутри контейнера.
8) Если это так, установите переключатель мешалки в (положение 0) (глава 11),
освободите рукоятку шкалы карусели и поверните ее по часовой стрелке в следующее
положение.
9) Повторяйте шаги 3-8 до установки всех контейнеров на карусели.
ОПИСАНИЕ
ПОВОРОТНЫЙ СТОЛ
ДИСК МЕШАЛКИ
ГАЙКА ПОВОРОТНОГО СТОЛА
КОЛЕНВАЛ + НЕЙЛОНОВАЯ ШАЙБА
ЛАТУННАЯ СТЯЖНАЯ ГАЙКА

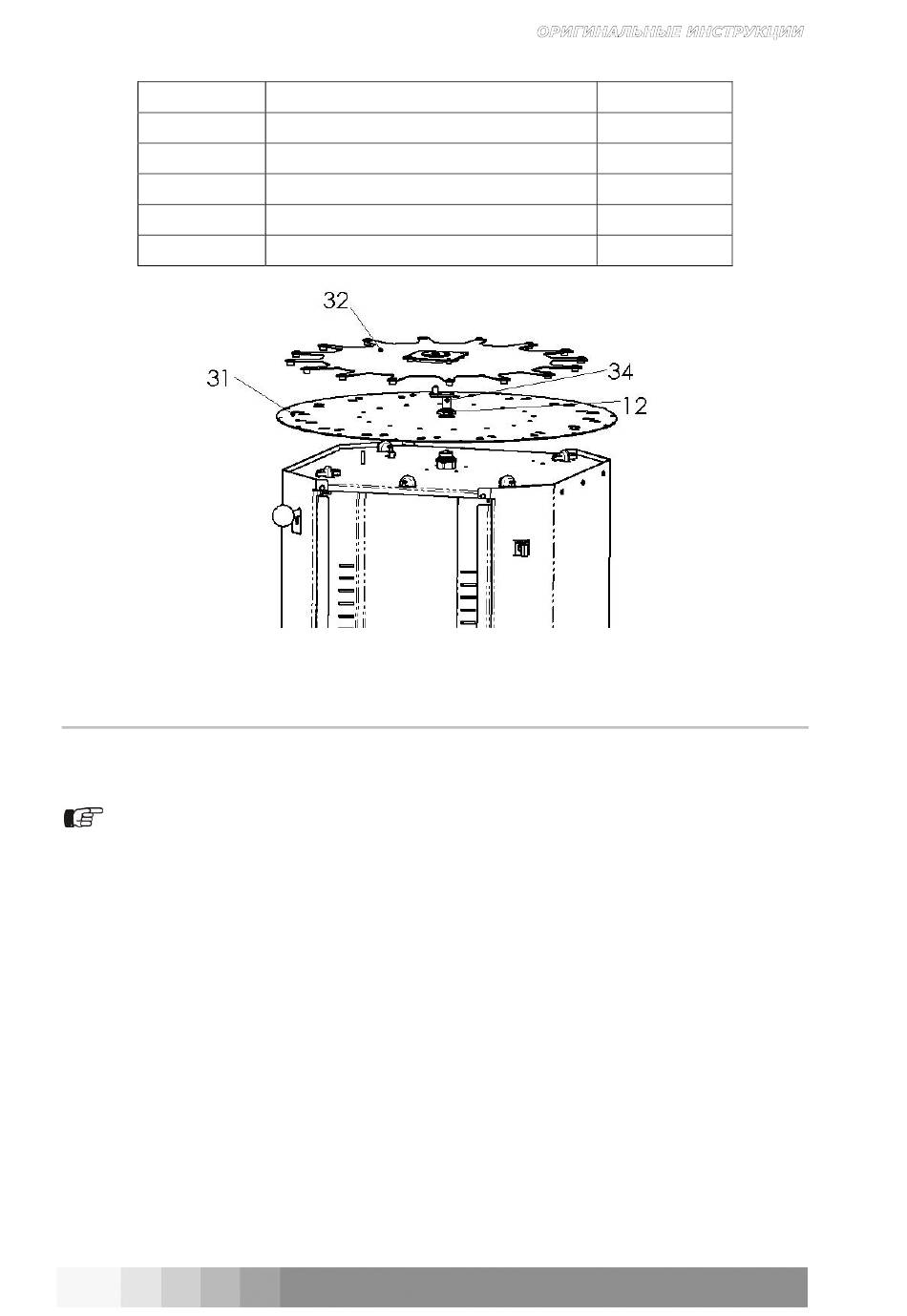

Рис. 3-1
КОЛ-ВО
1
1
1
1
1
COROB™ D50
