6 Instalación eléctrica
6.7.4 Servicio de calefacción directo y acumulador
de agua caliente (esquema hidráulico 3)
La bomba de calor se conecta directamente a los circui-
tos de la calefacción por suelo radiante. La regulación
se efectúa de manera estándar a través de una regula-
ción del balance energético (véase cap. 8.4.2). Para ello
debe conectarse el sensor de temperatura de ida VF
(conexión de protección del suelo).
La bomba de calor hace funcionar además un acumula-
dor de agua caliente.
16
AF
WQ
400 V
400 V

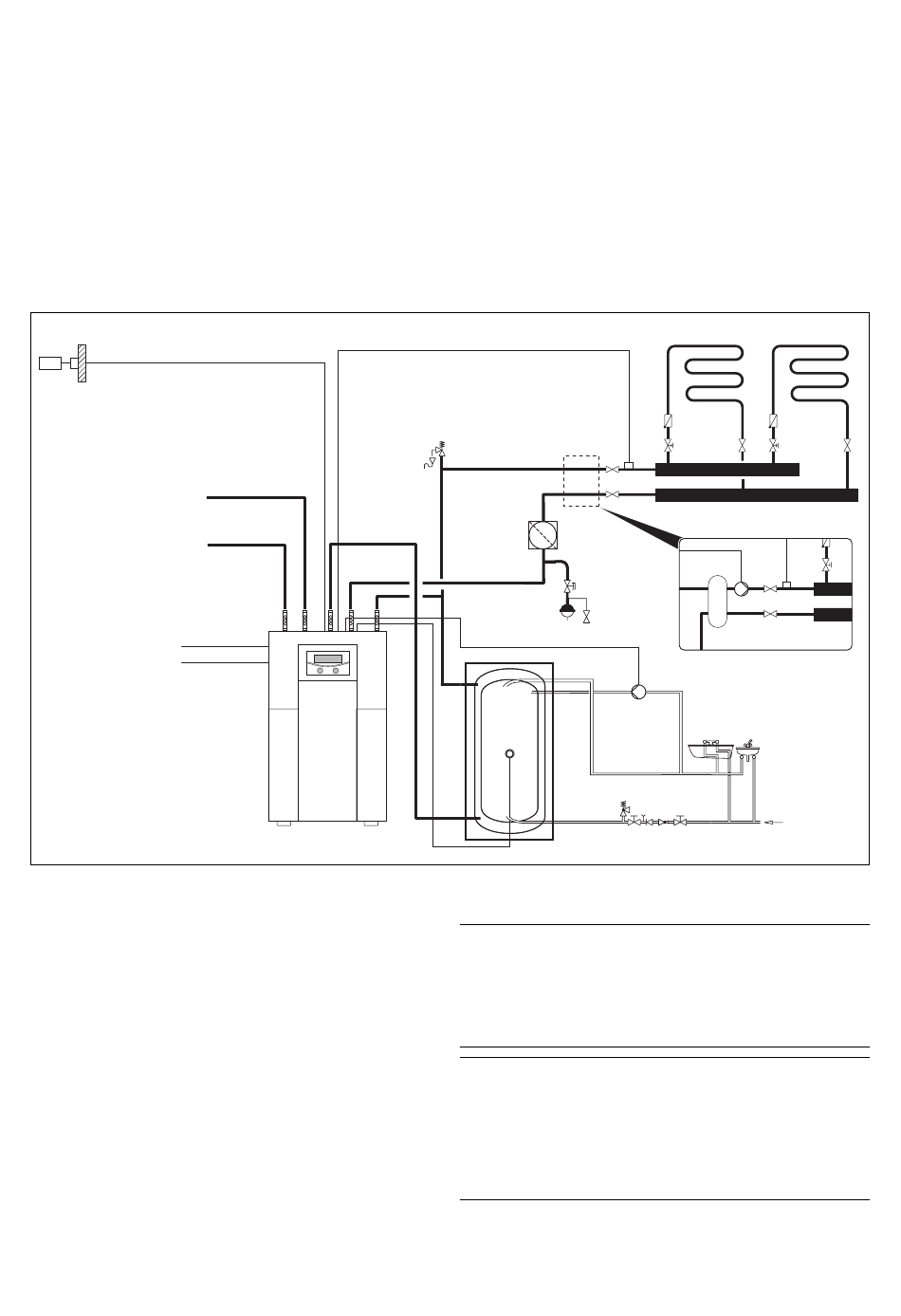

Fig. 6.10 Esquema hidráulico 3
Leyenda de la fig. 6.10
16 Sonda exterior (AF)
25 Bomba de recirculación
30 Válvula de retención
31 Válvula de regulación con indicación de posición
32 Válvula de caperuza
33 Separador de aire/filtro contra la suciedad
42a Válvula de seguridad
42b Vaso de expansión
43 Grupo de seguridad del conducto de agua caliente
VF2 Sensor de temperatura de ida
SP Sensor de temperatura del acumulador
WQ Circuito de la fuente de calor
KW Agua fría
opcional con el desacoplamiento hidráulico:
27 Bomba del circuito de calefacción con línea de control hacia
la bomba de calor
39 Desviador hidráulico
34
42a
VF2
33
32
42b
SP
h
¡Observación!
Si fuera necesario un desacoplamiento
hidráulico del circuito de calefacción, en-
tonces instale un depósito de inercia y
una bomba externa del circuito de cale-
facción tal como muestra la fig. 6.10.
h
¡Observación!
Si ha instalado entre la bomba de calor y
el sistema de calefacción un depósito de
inercia, entonces debe montar el sensor
de temperatura VF2 en la ida del depósi-
to de inercia hacia el sistema de calefac-
ción.
Instrucciones de instalación geoTHERM VWS/VWW 0020051542_01
30 30
31 31
VF2
27
39
25
KW
43
30
31
