Ejemplo:
Si (M3) es 28,30 mm y "P" es (+5), entonces
(T3) = 28,30 – 27,00 – (+5)/100 mm
= 28,30 – 27,00 – 0,05 mm
= 1,25 mm
Si (M3) es 28,43 mm y "P" es (–3), entonces
(T3) = 28,43 – 27,00 – (–3)/100 mm
= 28,43 – 27,00 + 0,03 mm
= 1,46 mm
NOTA:
"P" corresponde a la desviación con respecto a la
dimensión estándar de la carcasa inferior. La
marca "P" c está impresa en la superficie de
montaje del ánodo de la carcasa inferior en uni-
dades de 0,01 mm. Si la marca "P" es ininteligi-
ble, considere que esta marca "P" corresponde a
cero y mida la holgura cuando esté montada la
unidad.
5. Seleccione las laminillas del piñón.
Número calculado (T3)
Superior a O inferior
1,10 1,20
1,20 1,30
1,30 1,40
1,40 1,50
1,50 1,60
1,60 1,70
1,70 1,83
Espesores de laminillas disponibles:
0,7, 1,0, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6 mm
Ejemplo:
Si (T3) corresponde a 1,25 mm, la laminilla del
piñón corresponde a 1,3 mm.
Si (T3) corresponde a 1,46 mm, la laminilla del
piñón corresponde a 1,5 mm.
Selección de la laminilla del piñón de
avante
Seleccione las laminillas del engranaje de avante
utilizando las medidas y la fórmula de cálculo.

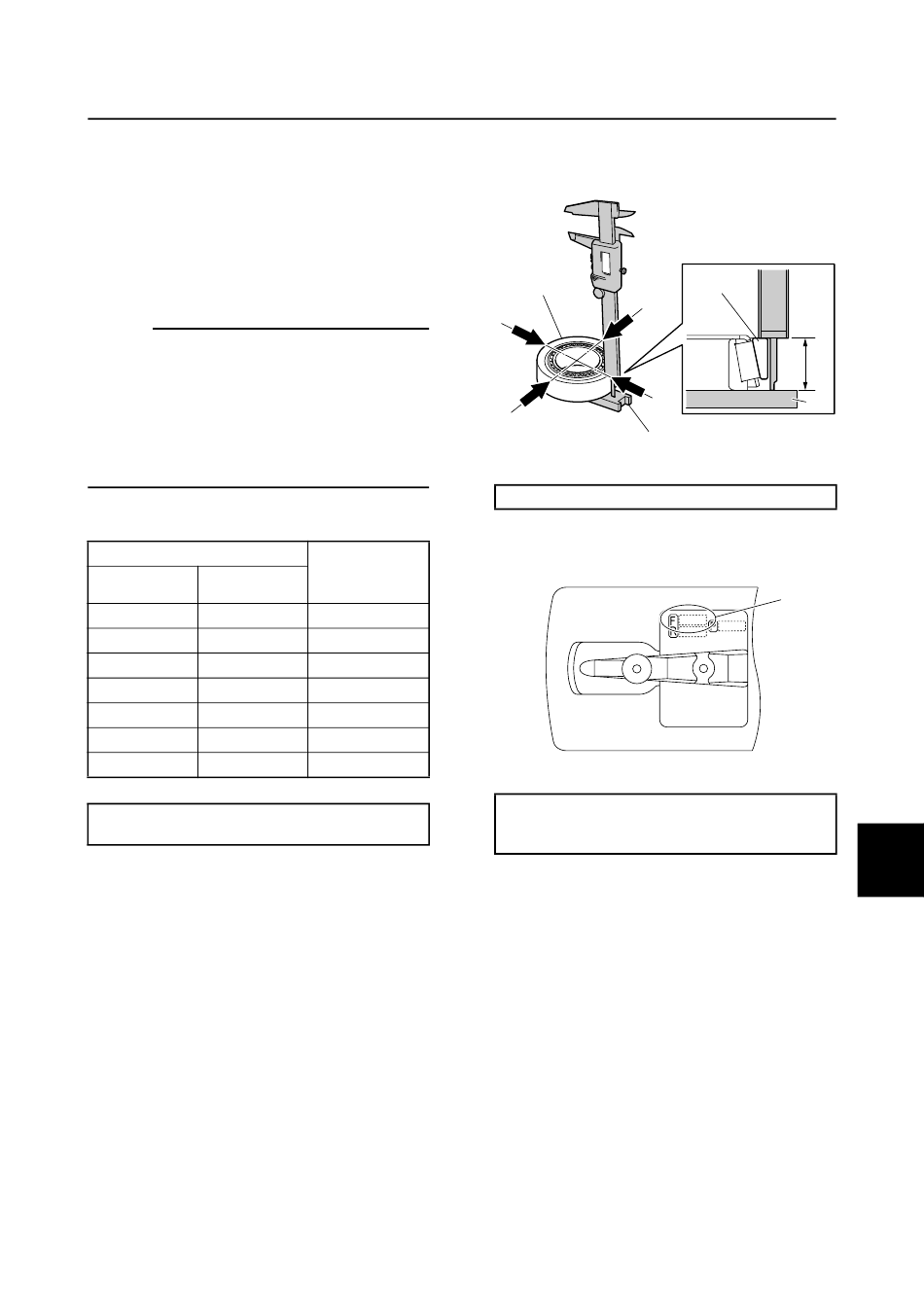

1. Gire la pista exterior del cojinete de rodillos
cónicos 1 2 o 3 veces para asentar los rodi-
llos.
2.
Placa para medir espesores 2: 90890-06701
3.
Espesor de
laminillas
(mm)
1,2
1,3
1,4
1,5
1,6
0,7 + 1,0
0,7 + 1,1
Fórmula de cálculo:
Ejemplo:
Si (M1) es 16,32 mm y "F" es (–3), entonces
(T1) = 17,50 + (–3)/100 – 16,32 mm
Si (M1) es 16,25 mm y "F" es (+5), entonces
(T1) = 17,50 + (+5)/100 – 16,25 mm
Mida la altura del cojinete (M1) en 4 puntos y
calcule el promedio.
1
2
Calcule el espesor de las laminillas del
engranaje de avante (T1).
Espesor de la laminilla del piñón de avante
(T1) = 17,50 + F/100 – M1
= 17,50 – 0,03 – 16,32 mm
= 1,15 mm
= 17,50 + 0,05 – 16,25 mm
= 1,30 mm
Compensación
1
M1
2
a
8
8-26
