capítulo 5
Descripción general del hardware de Mbox 2

Funciones del panel frontal de Mbox 2

La figura 1 ilustra los controles, indicadores y puertos de entrada y salida del panel frontal de Mbox 2.
Nivel de auriculares
Diodo S/PDIF
Diodo
USB
Salida
de auriculares

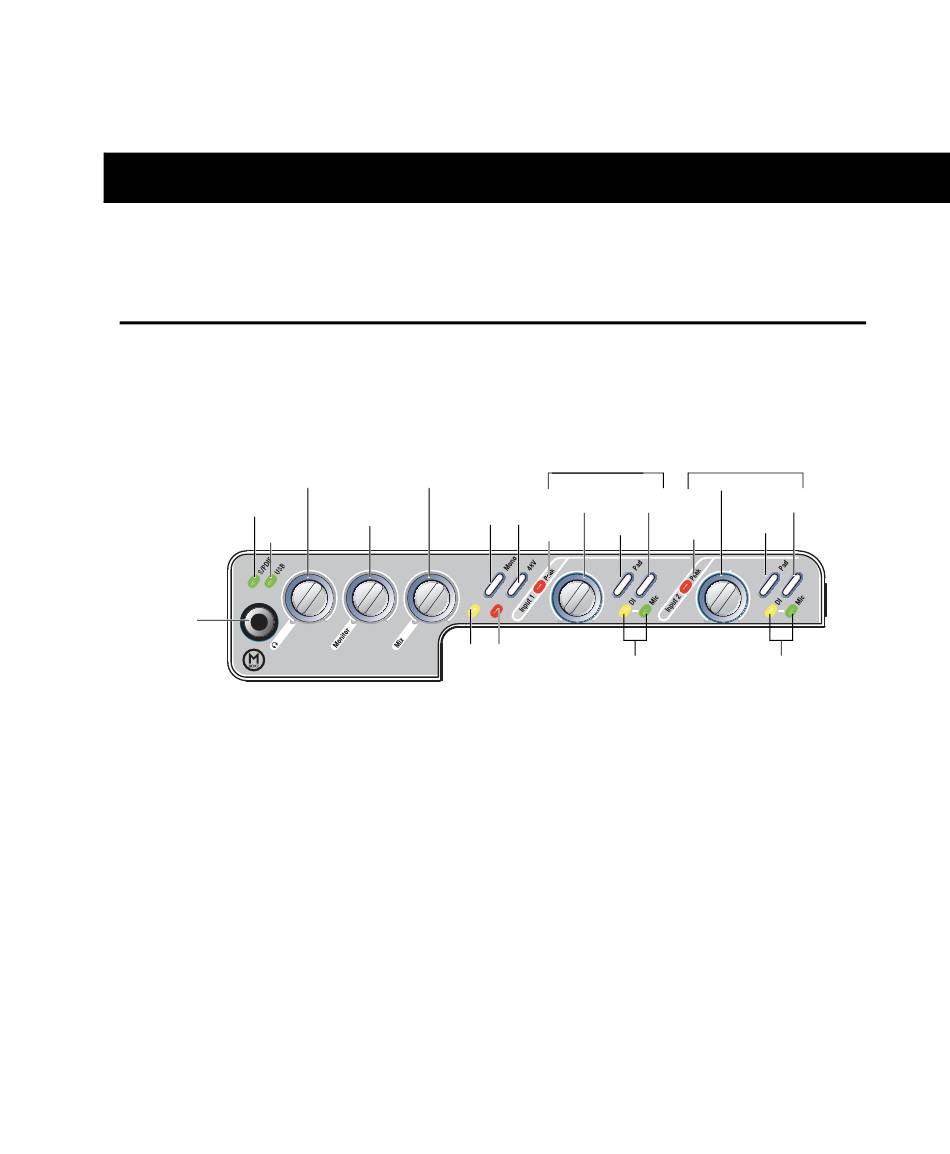

Figura 1. Parte frontal de Mbox 2
El panel frontal de Mbox 2 proporciona las
funciones siguientes:
Diodo S/PDIF
Este diodo indica que Mbox 2 está utilizando las
entradas S/PDIF como fuente de reloj. Véase "E/S
digital S/PDIF" en la página 37.
Mix (Ratio)
Nivel de supervisión
Mono
Diodo Diodo 48V
de Mono
Input 1
Selector de fuente
Ganancia
48 V
Diodo Peak
Filtro
Diodo Peak
Diodos Mic/DI
Diodo USB
Este diodo indica que la interfaz de audio
Mbox 2 ha recibido alimentación de su
conexión USB. Una vez se ha iluminado el diodo
de USB, el audio puede entrar y salir del sistema.
Salida de auriculares del panel
frontal
Utilice la salida Headphone para conectar
auriculares estéreo con un conector estéreo de
1/4 pulgadas.
Capítulo 5: Descripción general del hardware de Mbox 2
Input 2
Ganancia
Selector de fuente
Filtro
Diodos Mic/DI
